Лазерные кристаллы и компоненты
Электрооптические кристаллы (ЭО-кристаллы) — это кристаллы, которые демонстрируют определенный линейный электрооптический эффект, называемый эффектом Поккельса. При эффекте Поккельса, когда к электрооптическому кристаллу прикладывается внешнее электрическое поле, показатели преломления кристаллов изменяются пропорционально величине электрического поля. Хотя изменение показателей преломления, вносимое электрическим полем, незначительно, его достаточно, чтобы изменить характеристики распространения света в кристалле, чтобы можно было достичь взаимного преобразования электрооптических сигналов и модификации света. Кристаллы ЭО ориентированы на производство электрооптических модуляторов (ЭОМ), которые используются для управления амплитудой (амплитудные модуляторы), фазой (фазовая модуляция) или состоянием поляризации света. Модуляции Э-О можно разделить на продольную ЭО-модуляцию, при которой направления электрического поля и распространения света одинаковы, и поперечную ЭО-модуляцию, при которой направления электрического поля и распространения света ортогональны. Кристаллы KDP часто используются в продольной схеме, тогда как кристаллы LiNbO3, MgO:LiNbO3, ZnO:LiNbO3, BBO и KTP часто используются в поперечной схеме.
Акустооптические кристаллы (АО-кристаллы) — это кристаллы, которые проявляют акустооптический эффект, который представляет собой явление, основанное на изменении показателя преломления среды из-за присутствия в ней звуковых волн. В результате взаимодействия между преломляющими характеристиками материала и колеблющейся механической деформацией звуковые волны создают дифракционную решетку в кристалле. Кристаллы АО часто собираются с акустическим поглотителем и пьезоэлектрическим преобразователем, образуя акустооптический модулятор (АОМ), который можно использовать для управления передаваемой мощностью лазерного луча с помощью электрического сигнала возбуждения.

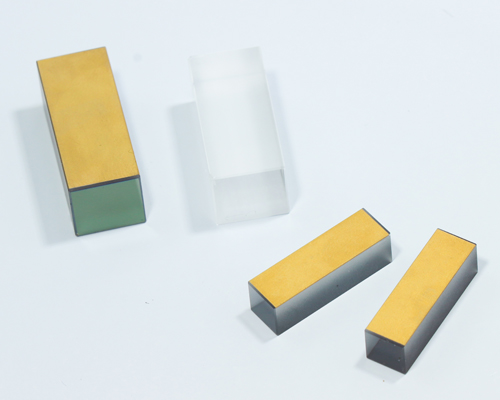

Hangzhou Shalom EO предлагает готовые и индивидуальные электрооптические и акустооптические кристаллы для ЭО и АО модуляций и ячеек Поккеля. Кристаллы имеют богатые варианты размеров/ориентаций, большие апертуры, а также высокоточную полировку и различные виды покрытий. Могут быть установлены электроды Cr-Au. доступны различные материалы подложки: кристаллы DKDP, BBO, LiNbO3, MgO:LiNbO3, TeO2 и HGTR-KTP. Кристаллы могут предлагаться в виде кристаллических булей, кристаллических заготовок и кристаллов с просветляющими покрытиями и электродами. Shalom EO также предлагает готовые и изготовленные по индивидуальному заказу элементы DKDP, BBO и LiNbO3/MgO:LiNbO3 Pockels.
Ниже представлена краткая инструкция по выбору:

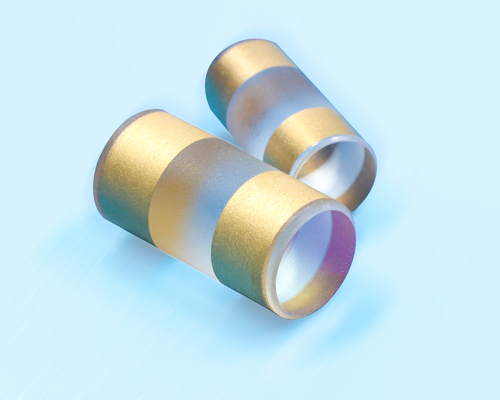

DKDP: Он обладает преимуществами низкого полуволнового напряжения, большого линейного электрооптического коэффициента, широкой полосы пропускания и хорошей оптической однородности. Однако он гигроскопичен.
LiTaO3: LiTaO3 имеет более высокий электрооптический коэффициент, чем LiNbO3, высокий порог оптического повреждения, низкое двойное лучепреломление и высокий коэффициент пропускания света.

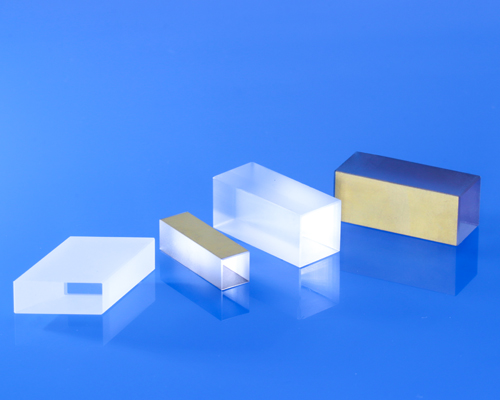

LiNbO3: имеет низкое полуволновое напряжение и стабильные физико-химические свойства, подходит для твердотельных лазеров с низкими и средними частотами.
BBO: Это лучший выбор для мощных приложений и модуляции добротности DPSS с высокой повторяемостью благодаря превосходному порогу повреждения и широкому диапазону длин волн оптической передачи. Однако для этого требуется высокое напряжение.

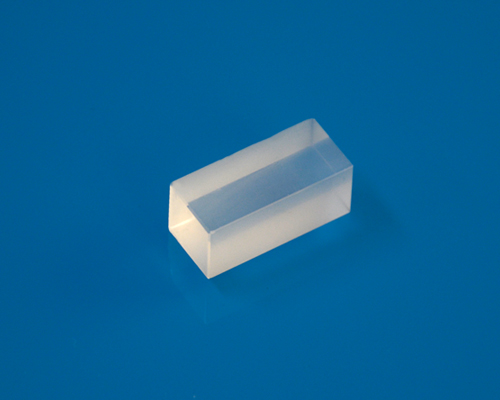

КТП: Он имеет высокие электрооптические коэффициенты и низкую диэлектрическую проницаемость и способен работать с высокой частотой повторения.

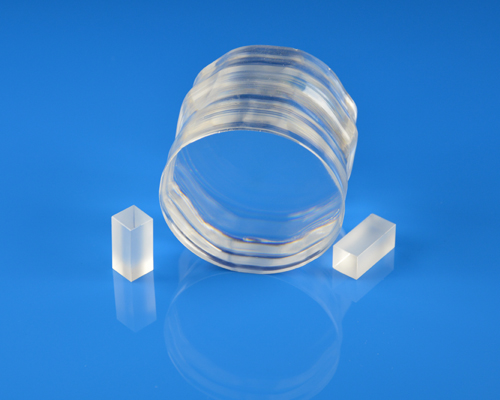

TeO2: Кристаллы диоксида теллура (TeO2) являются одними из самых популярных акустооптических кристаллов, используемых в лазерных приложениях, благодаря их большому упруго-оптическому коэффициенту и высокому показателю преломления.
