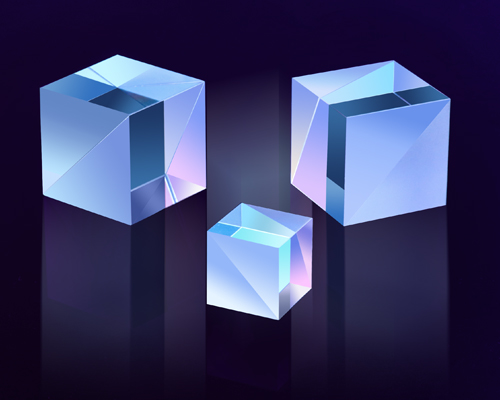

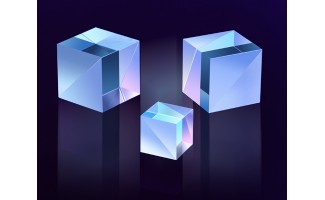

Куб с поляризационным светоделителем

Поляризационный светоделительный куб представляет собой оптический элемент из цельного стекла, состоящий из двух прямоугольных призм, гипотенузы которых соединены вместе, образуя кубическую форму. На границе двух прямоугольных призм будет расположено многослойное диэлектрическое светоделительное покрытие из нескольких пленок.Когда неполяризованный свет попадает на куб PBS, он разделяется на две поляризации, перпендикулярные друг другу: s-поляризацию и поляризацию. Диэлектрическое покрытие отражает s-поляризацию под углом 90 градусов и перехватывает ее, позволяя при этом p-поляризации проходить и выходить. Именно так работает поляризационный светоделитель. По сравнению со своим родственником, пластинчатым светоделителем, светоделительный куб тяжелее и сложнее изготовить крупногабаритный, однако в нем не проявляются эффекты сдвига луча, а длины путей отраженного и прошедшего света равны, что приводит к меньшим аберрация.

Shalom EO предлагает готовые и изготовленные на заказ поляризационные светоделительные кубы, изготовленные из стекла ZF. Что касается стандартной продукции, то это как широкополосные поляризационные светоделительные кубы (450-950 нм, 650-950 нм, 900-1300 нм, 1200-1600 нм), так и поляризационные светоделительные кубы лазерной линии (355 нм, 532 нм, 633 нм, 808 нм, 880 нм, 1064 нм). ，1310нм，1550нм ) доступны с коэффициентом гашения 500:1 или 1000:1 со светоделительным покрытием на границе раздела призм и просветляющими покрытиями на выходах. Размеры также разнообразны: 12,7x12,7x12,7 доступны в стандартной версии, а другие стандартизированные размеры, включая 10x10x10, 15x15x15, 20x20x20, 25,4x25,4x254,4, могут быть предложены по запросу. Отраженный луч будет иметь коэффициент затухания примерно от 20:1 до 100:1 в зависимости от светоделителя.

На этой странице представлены наши цементированные поляризационные светоделители с порогом повреждения 0,2 Дж/см2 при 1064 нм, 20 нс, 20 Гц. Мы также предлагаем не требующую клея, высокомощную версию поляризационного светоделителя с оптическим контактом. Эти PBS-кубы обладают исключительным значением LIDT >15 Дж/см2 при 1064 нм, 20 нс, 20 Гц. Нажмите на жирный текст, чтобы узнать больше, если вам интересно.

Примечания по применению:

1. Что касается угла падения, то существует два распространенных варианта поляризаторов, изготовленных из стеклянных материалов: вы проецируете луч либо под углом 45 °, либо под углом Брюстера. Однако для поляризаторов, изготовленных из кристаллов, таких как поляризаторы лазера Глана, угол падения может составлять 0 °, 45 ° или угол Брюстера. Это связано с тем, что кристаллические поляризаторы работают за счет двойного лучепреломления, а стеклянные кубики PBS работают за счет диэлектрических покрытий.

2. Стоит отметить, что работа поляризационного светоделителя зависит от длины волны. Кроме того, с точки зрения чистоты поляризации поляризационные светоделительные кубы гораздо менее выгодны, чем кристаллические поляризаторы, например, поляризаторы Глана Томпсона демонстрируют гораздо более высокий коэффициент экстинкции, чем кубы PBS.

3. Свет должен проецироваться в сторону диэлектрического светоделителя, чтобы свести к минимуму мощность, проходящую через оптический цемент, и защитить цемент от разрушения.

Общие характеристики:
