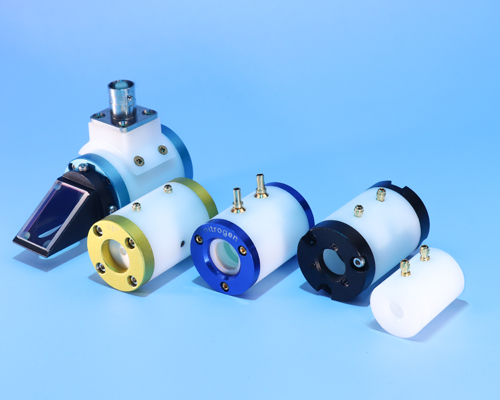

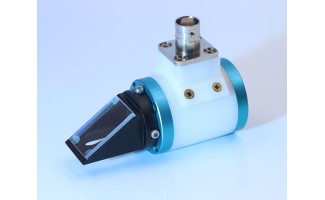

Ячейка Поккельса DKDP

Кристаллы DKDP или KD*P выделяются своими высокими электрооптическими коэффициентами, что объясняется высоким содержанием дейтерирования, а высокая эффективность преобразования e-o делает их хорошо подходящими для применения в ячейках Поккельса в качестве переключателей добротности. Кристаллы DKDP также имеют хорошее пропускание в диапазоне от 0,3 до 1,1 мкм. Рабочий диапазон длин волн ячеек Поккельса DKDP (KD*P) для применений с модуляцией добротности составляет от 400 нм до примерно 1,1 мкм. Большинство Nd:YAG-лазеров DPSS с низкой частотой повторения и коммерческих Nd:YAG-лазеров с импульсной ламповой накачкой оснащены ячейками Поккельса на основе DKDP (KD*P) для модуляции добротности лазерного резонатора. Обладая выдающимися достоинствами превосходных механических и оптических свойств, ячейки Поккеля DKDP часто используются в лазерах большого калибра, высокой мощности и малой длительности импульса.

Hangzhou Shalom EO предлагает элементы DKDP Pockels с высоким дейтерированием (>98%), низкой емкостью, быстрым временем нарастания, высокой передачей, высоким коэффициентом затухания и самой большой доступной апертурой 50 мм.

Функции:

• Низкое поглощение и высокое дейтерирование
• Работает по продольной схеме, поэтому приложенное напряжение не зависит от апертуры кристалла, поэтому большие апертуры можно устанавливать без увеличения напряжения.
• Варианты диэлектрического противоотражающего покрытия с высоким порогом повреждения
• Для приложений fs из-за низкого GVD

Приложения:

• Сбор импульсов и сброс лазерного резонатора
• Модификация добротности в лазерах с диодной накачкой с низкой частотой повторения и высокоэнергетических лазерах с импульсной накачкой
• OEM лазерные системы
• Медицинские/косметические лазеры
• Универсальные лазерные платформы для исследований и разработок
• Военные и аэрокосмические лазеры


Характеристики:

Когда дело доходит до практического применения клеток Поккельса, возможно, придется принять во внимание некоторые дополнительные побочные эффекты:

• Эталон эффекты  ;может все еще существовать и влиять на оптические характеристики, если направление луча перпендикулярно граням кристалла, даже если торцы кристалла покрыты высококачественными антибликовыми покрытиями.
• Температура может существенно повлиять на полученные фазовые изменения. Например, ячейка Поккельса, настроенная на создание идеальной высококонтрастной амплитудной модуляции, может потребовать корректировки рабочих напряжений при изменении температуры. Однако существуют двухкристальные конструкции с термической компенсацией, которые могут обойти эту проблему.
• Для работы с большим радиусом луча стоит обратить внимание  разработать оптимизированную конструкцию электродов (возможно, с дополнительными вспомогательными электродами для высокой однородности генерируемого электрического поля, иначе можно получить пространственно изменяющуюся модуляцию).
• Нелинейные кристаллы часто демонстрируют существенные пьезоэлектрические и электрооптические эффекты, которые могут существенно влиять на характеристики на высоких частотах модуляции.
• Работа на высоких частотах  уровней мощности, тепловые эффекты могут быть вызваны остаточным поглощением кристалла. Поэтому материалы с более низким поглощением предпочтительны для мощных приложений
• Кристаллы, используемые в ячейках Поккельса, являются нелинейными кристаллическими материалами, они по своей сути демонстрируют значительную оптические нелинейности. Например, самофазовая модуляция и нелинейная самофокусировка может возникнуть для световых импульсов со значительной пиковой мощностью.

Сравнительная таблица ячеек Поккельса:
