| Code | Material | Size | Orientation | Coating | Unit Price | Delivery | Inquiry |
|---|---|---|---|---|---|---|---|

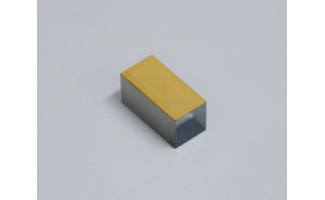

| 2043-001 | LiNbO3 | 9x9x18.8мм | Z-образный вырез | Электрод Cr+Au AR/AR@1064 нм | $365 | 2-3 дня | Inquiry |
| 2043-002 | LiNbO3 | 9x9x25мм | Z-образный вырез | Электрод Cr+Au AR/AR@1064 нм | $365 | 2-3 дня | Inquiry |
| 2043-003 | LiNbO3 | 10x10x20мм | Z-образный вырез | Электрод Cr+Au AR/AR@1064 нм | $365 | 2-3 дня | Inquiry |
Кристаллы ниобата лития (LiNbO3) демонстрируют фотоэлектрические эффекты, включая пьезоэлектрический эффект, электрооптический эффект, нелинейный эффект, фоторефрактивный эффект, фотоэлектрический эффект и фотоупругий эффект, акустооптические эффекты и другие оптоэлектронные свойства. Для этого LiNbO3 использовался в различные приложения, такие как фильтры поверхностных акустических волн (SAW), электрооптические (EO) ячейки Поккеля, фазовые модуляторы, оптические модуляторы, оптические изоляторы, оптические параметрические генераторы (OPO), генерация разностной частоты (DFG), генерация второй гармоники (SHG). ), и т. д.
Кристаллы ниобата лития (LiNbO3) обладают стабильными физико-химическими свойствами и просты в обработке. Кристаллы ниобата лития имеют широкий диапазон светопропускания (0,3-5 мкм) и большие электрооптические коэффициенты, что делает их одним из наиболее часто используемых материалов для ЭО-элементов Поккельса, оптических модуляторов и фазовых модуляторов с преимуществом низкой полуволны. напряжение и нулевое остаточное двулучепреломление. Однако у LiNbO3 есть недостаток – низкий порог разрушения, поэтому ячейки и модуляторы Поккельса LiNbO3 подходят для лазеров малой и средней мощности. Порог повреждения можно повысить за счет легирования MgO в LiNbO3. MgO:LiNbO3 имеет более высокий порог повреждения и может использоваться в мощных лазерах.
Hangzhou Shalom EO предлагает готовые и изготовленные на заказ кристаллы LiNbO3 и кристаллы MgO:LiNbO3, используемые для применения ЭО в ячейках Поккельса и оптических модуляторах, каждая часть кристаллов LiNbO3 находится под строгим контролем и контролем качества, просветляющие покрытия и электроды Cr-Au. доступны по запросу. Также можно приобрести ряд продуктов из литий-ниобата, включая пластины SAW LiNbO3, нелинейные LiNbO3 и MgO:LiNbO3, кристаллы MgO:LiNbO3 для применения ЭО, пластины LiNbO3 оптического класса и кристаллы MgO:PPLN, элементы Поккельса LiNbO3.
Общие характеристики:
| Кристаллические материалы | Кристаллы LiNbO3 | Размер | Индивидуально |
| Допуск по размеру | +/-0,1 мм | Допуск на длину | +/-0,2 мм |
| Качество поверхности | 20/10 С/Д | Параллелизм | <20 угловых секунд |
| Плоскостность | < Лямбда/10 @633nm | Фаска | 0,1-0,3 мм x 45° |
| Чипы | <0,15 мм | Боковая поверхность | Мелкий помол |
| Допуск ориентации | < 10 угловых минут | Искажение волнового фронта | <Lambda/4@633nm |
| Коэффициент вымирания | >200:1 | Покрытие | AR/AR@1064 нм или индивидуальный |
| Порог урона | >100 мВт/см^2 при 1064 нм Импульс 10 нс, 10 Гц | Электрод сбоку Поверхность | Хром-золотой электрод (Cr+Au) |
Основные свойства:
| Кристаллическая структура | Тригональ, пространственная группа R3c | Параметры ячейки | a = 5,15 Анг, c = 13,863 Анг., Z = 6 |
| Точка плавления | 1255±5℃ | Точка Кюри | 1140±5℃ |
| Твердость по шкале Мооса | 5 | Плотность | 4,64 г/см3 |
| Коэффициент поглощения | ~ 0,1%/см при 1064 нм | Растворимость | нерастворим в H2O |
| Относительный диэлектрик Константа | eT11/e0: 85 eT33/e0: 29,5 |
Тепловое расширение Коэффициенты( @ 25℃) | ||a, 14,1 x 10-6 /K ||c, 4,1 x 10-6 /K |
| Теплопроводность | 38 Вт/м/К при 25℃ | ||
Линейные оптические свойства:
| Прозрачность Диапазон | 420–5200 морских миль | Оптическая однородность | ~ 5 x 10-5 /см |
| Преломляющий Индексы | ne=2,146, no = 2,220 при 1300 нм ne= 2,156, no = 2,232 при 1064 нм ne= 2,203, no = 2,286 при 632,8 нм |
Уравнения Селлмейера (λ в мм) |
n2o (l) = 4,9048+0,11768/(l2 - 0,04750) - 0,027169l2 n2e (l) = 4,5820+0,099169/(l2 - 0,04443) - 0,021950l2 |
Нелинейные оптические свойства:
| Коэффициенты NLO | d33 = 34,4 вечера по восточному времени d31 = d15 = 5,95 пм/В d22 = 15,07 м/В |
Коэффициенты NLO эффективности | deff =5,7 пм/В или ~14,6 x d36 (KDP) для удвоения частоты 1300 нм deff =5,3 пм/В или ~13,6 x d36(KDP) для ОПО с накачкой на длине волны 1064 нм deff =17,6 пм/В или ~45 x d36(KDP) для квазисинхронной структуры |
| Электрооптические коэффициенты | gT33 = 32 pm/V, gS33 = 31 pm/V gT31 = 10 пм/В, gS31=8,6 пм/В gT22 = 6,8 пм/В, gS22 = 3,4 пм/В |
Полуволновое напряжение, постоянный ток Электрическое поле||z, свет ^z Электрическое поле||x или y, свет||z |
3,03 КВ 4,02 КВ |

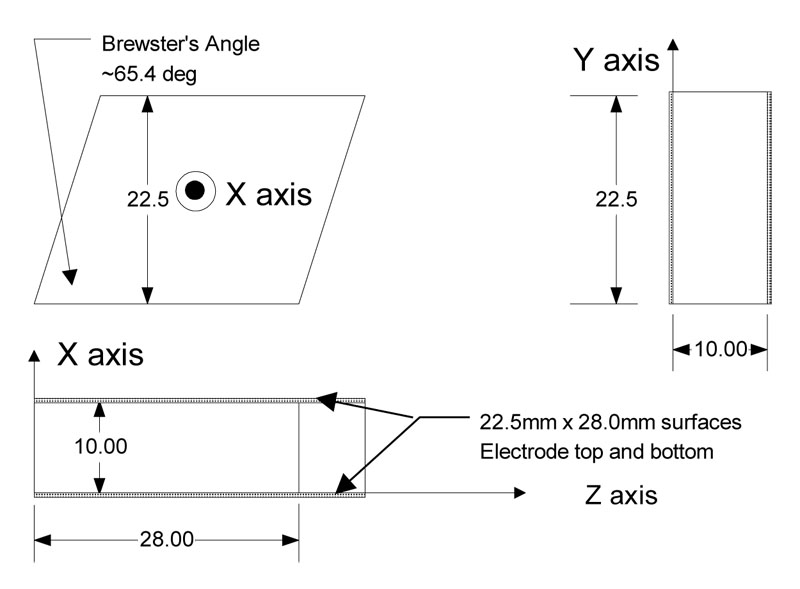

Кристаллы LiNbO3 с углом Брюстера:
