| Code | Material | Wavelength | Aperture | Extinction Ratio | Acceptance Angle | Mount | Unit Price | Delivery | Inquiry |
|---|---|---|---|---|---|---|---|---|---|
| 20703-001 | Альфа-ББО | 200-900нм | ɸ6мм | <5x10-6 | >15° | ɸ15x18мм | $370 | 4 недели | Inquiry |
| 20703-002 | Альфа-ББО | 200-900нм | ɸ10мм | <5x10-6 | >15° | ɸ25.4x24.5мм | $600 | 2 недели | Inquiry |
| 20703-003 | Альфа-ББО | 200-900нм | ɸ12.7мм | <5x10-6 | >15° | ɸ25.4x29мм | $1045 | 4 недели | Inquiry |
| 20703-004 | Альфа-ББО | 200-900нм | ɸ15мм | <5x10-6 | >15° | ɸ30x33мм | $1460 | 4 недели | Inquiry |
| 20703-005 | Кальцит | 350-2300нм | ɸ6мм | <5x10-5 | >15° | ɸ15x22мм | $275 | 4 недели | Inquiry |
| 20703-006 | Кальцит | 350-2300нм | ɸ10мм | <5x10-5 | >15° | ɸ25.4x33мм | $415 | 2 недели | Inquiry |
| 20703-007 | Кальцит | 350-2300нм | ɸ12.7мм | <5x10-5 | >15° | ɸ25.4x39мм | $510 | 4 недели | Inquiry |
| 20703-008 | Кальцит | 350-2300нм | ɸ15мм | <5x10-5 | >15° | ɸ30x45.5мм | $860 | 4 недели | Inquiry |
| 20703-009 | Кальцит | 350-2300нм | ɸ6мм | <5x10-5 | >25° | ɸ15x26мм | $415 | 4 недели | Inquiry |
| 20703-010 | Кальцит | 350-2300нм | ɸ10мм | <5x10-5 | >25° | ɸ25.4x38мм | $495 | 2 недели | Inquiry |
| 20703-011 | Кальцит | 350-2300нм | ɸ12.7мм | <5x10-5 | >25° | ɸ25.4x46мм | $660 | 4 недели | Inquiry |
| 20703-012 | Кальцит | 350-2300нм | ɸ15мм | <5x10-5 | >25° | ɸ30x53мм | $1110 | 4 недели | Inquiry |
Поляризатор Глана Томпсона представляет собой поляризационную оптику, состоящую из двух прямоугольных призм, гипотенузы которых склеены вместе, образуя прямоугольный элемент с большим отношением длины к ширине. Принцип работы поляризатора Глана Томпсона аналогичен принципам работы двух его собратьев: лазерного поляризатора Глана и поляризаторов Глана Тейлора.
Призмы имеют одинаковую ориентацию оптических осей, перпендикулярную плоскости отражения. Поскольку свет разделяется на две ортогональные поляризации из-за двулучепреломляющего характера материала поляризатора, угол призм рассчитан так, что s-поляризация (т.е. обычная компонента) сталкивается с более высоким показателем преломления и блокируется поляризатором. в то время как практически вся p-поляризация (т.е. необыкновенный компонент) не отражается и может выйти. Поскольку отношение длины к ширине прямоугольного поляризатора довольно существенное, а это означает, что внутренний угол примов довольно острый, это способствует большому углу приема поляризаторов Глана Томпсона.
Таким образом, благодаря возможностям работы с широким полем зрения, поляризатор Глана Томсона превосходно работает с расходящимися и сходящимися источниками света. Однако использование клея в качестве связующего материала ограничило его использование в устройствах с высокой мощностью, поскольку цемент резко снижает термическую стойкость поляризаторов Глана Томпсона.

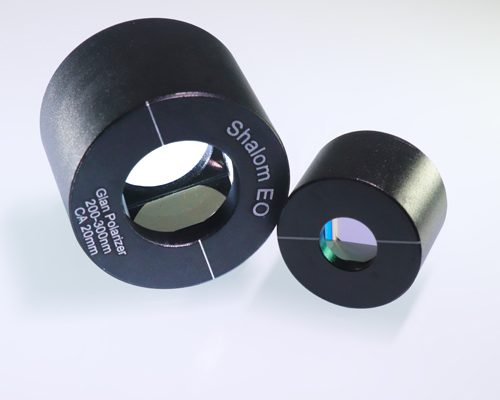

Hangzhou Shalom EO предлагает как стандартные, так и изготовленные на заказ поляризаторы Глана Томпсона. Поляризаторы представляют собой две призмы, склеенные вместе и закрепленные в черном анодированном алюминии. Доступны два материала подложки: Alpha-BBO и кальцит: Alpha-BBO охватывает спектр пропускания 190–3500 нм, кальцит – 350–2000 нм. Доступны варианты покрытия, включая защитные покрытия и широкополосные покрытия.
Наш поляризатор Глана Томпсона отличается высокой поляризационной чистотой 20 000:1 или 20 000:1, широкими углами приема и различными размерами. На складе доступны стандартные размеры апертур, в том числе: φ6 мм, φ10 мм, φ12,7 мм и φ15 мм. Другие размеры доступны по запросу. Кроме того, Shalom EO также предлагает полный ассортимент поляризаторов Glan, включая лазерные поляризаторы Glan, которые можно рассматривать как модификацию поляризаторов Glan Taylor и ориентированы на мощные лазеры; Поляризаторы Glan Taylor, которые подходят для применений малой и средней мощности. Если вам интересно, вы можете нажать на жирный текст, чтобы узнать больше.
Общие характеристики:
| Элемент | Кальцит | Альфа-ББО |
| Диапазон длин волн | 350–2000 морских миль | 200–900 морских миль |
| Коэффициент вымирания | <5x10-5 | <5x10-6 |
| Качество поверхности | 20/10 С/Д | |
| Отклонение луча | < 3 угловые минуты | |
| Искажение волнового фронта | <λ/4@633nm | |
| Порог урона | >100 МВт/см2@1064 нм, 20 нс, 20 Гц | |
| Покрытие | Покрытие P или покрытие AR | |
| Маунт | Черный анодированный алюминий | |
Кривые:
Кривые ниже показывают зависимость поля зрения (FOV) от длины волны кальцитовых поляризаторов Глана Томпсона.
.jpg)
