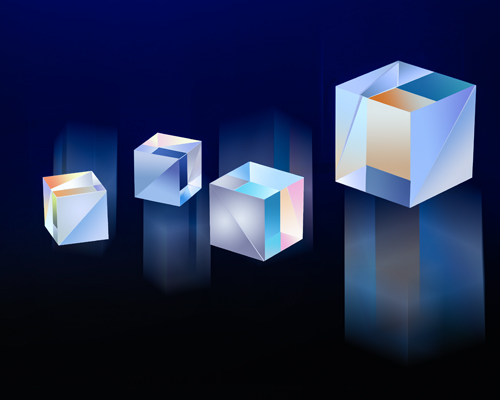

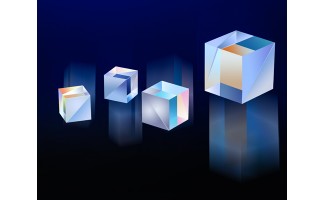

Куб с поляризационным светоделителем высокой мощности

Поляризационный светоделительный куб представляет собой оптический компонент, состоящий из двух объединенных прямоугольных треугольных призм с диэлектрическим светоделительным покрытием, расположенным в гипотенузе одной призмы.Принцип работы поляризационных светоделительных кубов заключается в следующем: когда неполяризованный луч падает на поляризационный светоделительный куб, он разделяется на две ортогональные поляризации: s-компоненту и p-компоненту. Благодаря наличию диэлектрического поляризационно-чувствительного покрытия s-поляризация будет блокироваться на границах раздела призм, в то время как p-поляризация продолжает распространяться и выходит из поляризационного куба светоделителя. Контраст пропускания компоненты s и компоненты p, измеренный на выходе куба ФБС, представляет собой коэффициент экстинкции Tp:Ts поляризационного светоделительного куба.

Shalom EO предлагает стандартные и изготовленные на заказ поляризационные светоделительные кубы высокой мощности, изготовленные из материалов Corning C7980-0F и BK7. Что касается стандартных продуктов, доступны распространенные длины волн лазерных линий: 355 нм, 515 нм, 535 нм, 808 нм, 1030 нм и 1064 нм, а также доступны специальные широкополосные версии с длиной волны 700–900 нм. Многослойное диэлектрическое светоделительное покрытие расположено на границе двух частей призмы, а четыре грани, куда входит и выходит свет, имеют просветляющее покрытие для уменьшения потерь на отражение, что способствует коэффициенту затухания 1000:1, в то время как другие длины волн , полоса пропускания и коэффициенты затухания (макс. 10000:1) могут быть адаптированы по запросу. Шалом ЭО использует безклеевой оптический контактный метод для сборки составных призм, кубы подвергаются высокоточной лазерной полировке, чтобы обеспечить мельчайшие искажения волнового фронта и обеспечить оптический контакт без возможности разрушения цемента, что подразумевает более высокую порог повреждения и предел мощности нашей продукции. Наши кубы PBS обладают исключительным значением LIDT >15 Дж/см2 при 1064 нм, 20 нс, 20 Гц. Кроме того, архитектура оптического контакта жизнеспособна при условии, что поверхности раздела призм отполированы с высокой точностью, поэтому оптический контакт может одновременно уменьшить теплопоглощение и минимизировать потери на рассеяние.

Примечания по применению:

1. Что касается угла падения, то существует два распространенных варианта поляризаторов, изготовленных из стеклянных материалов: вы проецируете луч либо под углом 45 °, либо под углом Брюстера. Однако для поляризаторов, изготовленных из кристаллов, таких как поляризаторы лазера Глана, угол падения может составлять 0 °, 45 ° или угол Брюстера. Это связано с тем, что кристаллические поляризаторы работают за счет двойного лучепреломления, а стеклянные кубики PBS работают за счет диэлектрических покрытий.

2. Стоит отметить, что работа поляризационного светоделителя зависит от длины волны. Кроме того, с точки зрения чистоты поляризации поляризационные светоделительные кубы гораздо менее выгодны, чем кристаллические поляризаторы, например, поляризаторы Глана Томпсона демонстрируют гораздо более высокий коэффициент экстинкции, чем кубы PBS.

Рисунок 1. Показан принцип работы поляризационных светоделителей. Сначала падающий луч разделяется на две компоненты ортогональной поляризации: компонент p (отмечен на диаграмме синим цветом) и компонент s (отмечен красным). На диагонали куба PBS, где выложено диэлектрическое покрытие поляризационно-чувствительного светоделителя, s-компонента отклоняется, а p-компоненту разрешается выходить.

Кривые:

1. Кривая пропускания и отражения куба PBS 1030–1064 нм.

1. Кривая пропускания и отражения куба PBS с длиной волны 515–532 нм.
