Спецификация
| Материал | Стандартный | Высокая точность |
| Размер | ~20×20 мм2 | |
| Толщина | 0.01~25 мм | |
| Допуск размера | +/-0.1мм | +/-0.01мм |
| Искажение волнового фронта | λ/4 | λ/6 |
| Качество поверхности | 20/10 С/Д | 10/5 С/Д |
| Ориентация | +/-0.3° | +/-0.1° |
| Параллелизм | <20 угловых секунд | <10 угловых секунд |
| Плоскостность | λ/4 | λ/6 |
| Покрытие | Покрытие AR или покрытие P | |
Основные свойства:
| Диапазон прозрачности | 420~5200нм | Оптическая однородность | ~ 5 x 10-5 /см |
| Показатели преломления при 1064 нм | ne=2,146, no=2,220 при 1300 нм ne=2,156, no=2,232 при 1064 нм ne=2,203, no=2,286 при 632,8 нм |
Коэффициенты НЛО | d33 = 86 х d36 (КДП) d31 =11,6 х d36 (КДП) d22 = 5,6 х d36 (КДП) |
| Эффективные коэффициенты NLO | γT33 = 32 пм/В, γS33 = 31 пм/В γT31 =10 пм/В, γS31=8,6 пм/В γT22 = 6,8 пм/В, γS22= 3,4 пм/В |
Полуволновое напряжение, постоянный ток Электрическое поле // z, свет ⊥z: Электрическое поле // x или y, свет // z: |
3,03 КВ 4,02 КВ |
| Порог урона | 100 МВт/см2 (10 нс, 1064 нм) | ||
Кристалл LiNbO3 (ниобат лития, LN) представляет собой отрицательный одноосный кристалл с широким спектром пропускания от 350 до 5200 нм, от видимых до ближних инфракрасных волн. Кристаллы LiNbO3, принадлежащие к тригональной кристаллической системе, обладают уникальным сочетанием оптических, электрических и механических характеристик, что делает их незаменимыми в различных технологических приложениях и одним из наиболее универсальных кристаллических материалов. Кристаллы LiNbO3 обладают превосходными пьезоэлектрическими, электрооптическими и нелинейно-оптическими свойствами.
Одной из наиболее примечательных особенностей кристаллов LiNbO3 является присущее им двойное лучепреломление, обусловленное нецентросимметричной кристаллической структурой. Эта характеристика позволяет расщеплять падающий свет на два ортогональных состояния поляризации, обеспечивая множество оптических функций. Их надежность, низкое оптическое поглощение, низкая стоимость производства и высокий порог повреждения делают их привлекательными кандидатами для производства поляризационной оптики. Двулучепреломляющие кристаллы LiNbO3 также находят широкое применение в сфере волоконной связи для таких применений, как изоляторы, циркуляторы, вытеснители пучка.

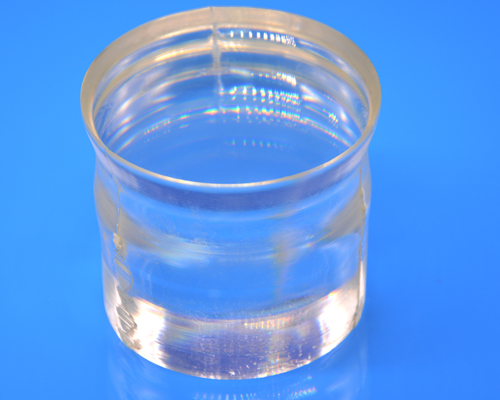

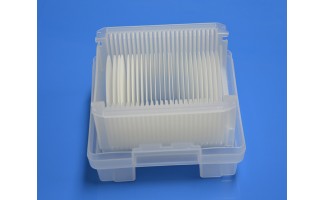

Шалом ЭО предлагает различные формы кристаллов LiNbO3, включая кристаллические слитки LiNbO3, кристаллические заготовки LiNbO3 и полированные подложки LiNbO3. Возможна организация высокоточной полировки и нанесения AR/P-покрытий. Кристаллы LiNbO3 и кристаллы MgO: LiNbO3 для применений EO и кристаллы MgO: PPLN также доступны в Shalom EO.
