| Code | Material | Wavelength | Aperture | Separation Angle | Extinction Ratio | Mount | Unit Price | Delivery | Inquiry |
|---|---|---|---|---|---|---|---|---|---|
| 20704-001 | Альфа-ББО | 190-3500нм | ɸ6мм | >15° | <5x10-6 | ɸ15x15мм | $230 | 4 недели | Inquiry |
| 20704-002 | Альфа-ББО | 190-3500нм | ɸ10мм | >15° | <5x10-6 | ɸ25.4x19мм | $415 | 2 недели | Inquiry |
| 20704-003 | Альфа-ББО | 190-3500нм | ɸ12.7мм | >15° | <5x10-6 | ɸ25.4x21мм | $495 | 4 недели | Inquiry |
| 20704-004 | Альфа-ББО | 190-3500нм | ɸ15мм | >15° | <5x10-6 | ɸ30x23мм | $660 | 4 недели | Inquiry |
| 20704-005 | Альфа-ББО | 190-3500нм | ɸ20мм | >15° | <5x10-6 | ɸ38x29мм | $1460 | 4 недели | Inquiry |
| 20704-006 | Кальцит | 350-2300нм | ɸ6мм | >18° | <5x10-5 | ɸ15x15мм | $215 | 4 недели | Inquiry |
| 20704-007 | Кальцит | 350-2300нм | ɸ10мм | >18° | <5x10-5 | ɸ25.4x19мм | $340 | 2 недели | Inquiry |
| 20704-008 | Кальцит | 350-2300нм | ɸ12.7мм | >18° | <5x10-5 | ɸ25.4x21мм | $445 | 4 недели | Inquiry |
| 20704-009 | Кальцит | 350-2300нм | ɸ15мм | >18° | <5x10-5 | ɸ30x23мм | $495 | 4 недели | Inquiry |
| 20704-010 | Кальцит | 350-2300нм | ɸ20мм | >18° | <5x10-5 | ɸ38x29мм | $985 | 4 недели | Inquiry |
| 20704-011 | YVO4 | 500-4000нм | ɸ6мм | >20° | <5x10-6 | ɸ15x15мм | $260 | 4 недели | Inquiry |
| 20704-012 | YVO4 | 500-4000нм | ɸ10мм | >20° | <5x10-6 | ɸ25.4x19мм | $400 | 2 недели | Inquiry |
| 20704-013 | YVO4 | 500-4000нм | ɸ12.7мм | >20° | <5x10-6 | ɸ25.4x21мм | $495 | 4 недели | Inquiry |
| 20704-014 | YVO4 | 500-4000нм | ɸ15мм | >20° | <5x10-6 | ɸ30x23мм | $680 | 4 недели | Inquiry |
| 20704-015 | YVO4 | 500-4000нм | ɸ20мм | >20° | <5x10-6 | ɸ38x29мм | $1460 | 4 недели | Inquiry |
| 20704-016 | Кварц | 200-2300нм | ɸ6мм | >2° | <5x10-5 | ɸ15x20мм | $215 | 4 недели | Inquiry |
| 20704-017 | Кварц | 200-2300нм | ɸ10мм | >2° | <5x10-5 | ɸ25.4x28мм | $340 | 2 недели | Inquiry |
| 20704-018 | Кварц | 200-2300нм | ɸ12.7мм | >2° | <5x10-5 | ɸ25.4x33мм | $445 | 4 недели | Inquiry |
| 20704-019 | Кварц | 200-2300нм | ɸ15мм | >2° | <5x10-5 | ɸ30x38мм | $495 | 4 недели | Inquiry |
| 20704-020 | Кварц | 200-2300нм | ɸ20мм | >2° | <5x10-5 | ɸ38x48мм | $985 | 4 недели | Inquiry |
Призма Волластона, или поляризатор Волластона, представляет собой поляризационный оптический компонент, состоящий из двух прямоугольных призм, оптические оси которых ориентированы в ортогональных направлениях. Призмы Волластона также относятся к кристаллическому типу двулучепреломляющих поляризаторов.
Когда луч естественного света проецируется под углом 90 градусов на торцевую грань призмы Волластона, из-за явления двойного лучепреломления свет разделяется на две поляризационные компоненты с направлениями колебаний, перпендикулярными друг другу. Когда два компонента входят в первую призму, поскольку угол падения составляет 90 градусов, как s-поляризация (т. е. обычный свет), так и p-поляризация (т. е. необыкновенный свет) не преломляются, а распространяются с разными скоростями. Когда свет e и свет o попадают во вторую призму, поскольку оптическая ось второй призмы перпендикулярна первой призме, следовательно, во второй призме компонент o в первой призме переключается на компонент e, а компонент e компонент в первой призме переключается на компонент o. В конце концов, и свет e, и свет o испытывают симметричное угловое отклонение.
Возникающие два луча имеют ортогональную линейную поляризацию, одинаковую интенсивность и большие углы разделения. Поскольку угол отклонения поляризатора Волластона чувствителен к сдвигу длины волны, призмы Волластона часто используются в спектроскопах и анализаторах поляризации. Кроме того, поляризаторы Волластона также весьма привлекательны для лабораторных применений, поскольку можно получить пару световых лучей, состоящих как из обычного света, так и из необыкновенного света, симметричных относительно своей оси первоначального распространения.

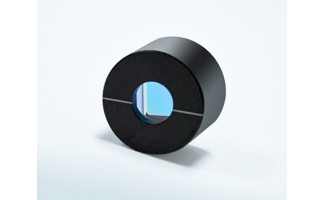

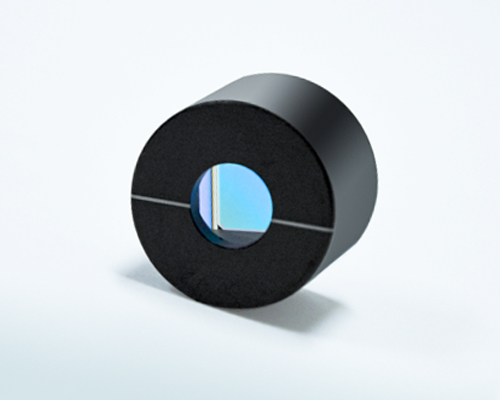

Hangzhou Shalom EO предлагает стандартные и индивидуальные версии призм Волластона, изготовленных из Alpha-BBO, кальцита, YVO4 и кварца. Изделия имеют цементированную структуру, при которой клей наносится за пределы прозрачного отверстия. Подложки могут быть без покрытия или с широкополосным противоотражающим покрытием (ширина полосы пропускания 190–3500 нм, 350–2300 нм, 500–4000 нм, 200–2300 нм), защитным покрытием. Коэффициент вымирания составляет 20 000: 1 (кальцит) или 200 000: 1 (альфа-BBO, YVO4). Стандартные размеры апертур, включая φ6 мм, φ10 мм, φ12,7 мм, φ15 мм и φ20 мм, доступны на складе, а нестандартные размеры можно получить по запросу. Углы разделения разнообразны: 2°, 15°, 18° и 20°, другие углы разделения можно приобрести по запросу.
Общие характеристики:
| Элемент | MgF2 | Альфа-ББО | Кварц | YVO4 |
| Диапазон длин волн | 130–7000 морских миль | 190–3500 морских миль | 200–2300 морских миль | 500–4000 морских миль |
| Коэффициент вымирания | <5x10-5 | <5x10-6 | <5x10-5 | <5x10-6 |
| Качество поверхности | 20/10 S/D | |||
| Отклонение луча | < 3 угловые минуты | |||
| Искажение волнового фронта | <λ/4@633nm | |||
| Порог урона | >200 МВт/см2@1064 нм, 20 нс, 20 Гц | |||
| Покрытие | Покрытие P или покрытие AR | |||
| Маунт | Черные анодированные квасцы | |||
