Лазерные поляризаторы Глана

Лазерный поляризатор Глана представляет собой поляризационную оптику, состоящую из двух одинаковых прямоугольных призм, изготовленных из кристаллических материалов с двойным лучепреломлением. Как и большинство поляризаторов, функция поляризатора Глана заключается в экранировании определенных поляризационных компонентов света.

Принципы работы лазерного поляризатора Глана или поляризатора Глана идентичны: использование различных показателей преломления между компонентом o и компонентом e, обусловленных двулучепреломляющей природой кристалла и критическим углом, для реализации фильтрации компонентов поляризации.

Призмы, составляющие поляризатор лазера Глана, специально расположены так, чтобы ориентация их оптических осей, параллельная плоскости отражения и перпендикулярная проходящему лучу, была одинаковой. Возьмем, к примеру, поляризатор кальцитового лазера Глана. Во-первых, когда световой луч падает под углом 90° на один из выводов поляризатора лазера Глана, из-за свойств кальцита двойного лучепреломления световой луч разделяется на два компонента: обычный компонент ( s-поляризация) и необыкновенные компоненты (p-поляризация). Однако, поскольку луч света входит по нормали к грани терминала, как обычный компонент, так и необыкновенный компонент не будут отклоняться на границе раздела воздух-кальцит, но будут преломляться в месте соединения двух призм.

Предположим, что их угол падения на границу раздела двух составляющих призмы равен углу θ, угол θ эквивалентен углу между наклонной гранью и прямоугольной гранью призмы. Превращение θ в угол падения означает, что для компонента o угол падения больше критического угла, что вызывает полное внутреннее отражение (TIR). Обыкновенный компонент будет отражаться и отклоняться. В то время как угол падения необыкновенного компонента меньше критического угла, что позволяет ему пройти и испустить луч с линейной поляризацией. Прошедший необыкновенный свет не отклоняется от своего первоначального направления и имеет высокую чистоту линейной поляризации.

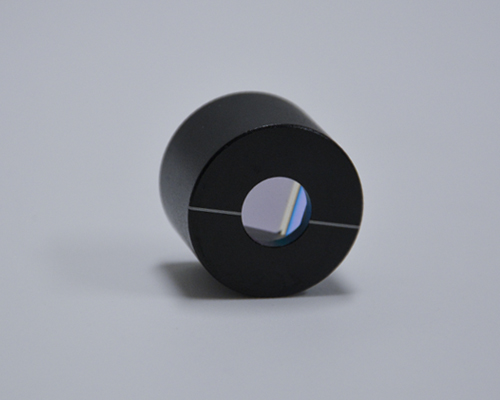

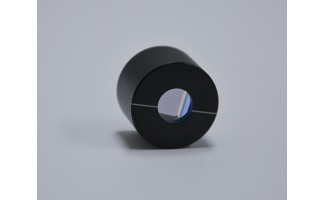

Лазерные поляризаторы Glan компании Shalom EO имеют архитектуру с воздушным зазором, без клея и с воздушным зазором, выносливость к высокой мощности повышается до уровня, превышающего, помимо прочего, 500 МВт/см2 при 1064 нм, 20 нс, 20 Гц. Мы выбираем материалы, которые проходят испытания на чувствительность к лазерному рассеянию и выдерживают высокую точность изготовления и контроля, поэтому можно получить исключительный коэффициент гашения от 20 000: 1 до 200 000: 1. Корпус из черного анодированного алюминия может быть прямоугольным или круглым, имеется доступ к черному стеклу, поглощающему падающий свет. Нет, одно или два аварийных порта могут быть сконфигурированы так, чтобы предотвратить вредное поглощение энергии или даже позволить использовать отбракованный обычный компонент для получения дополнительной мощности.

Лазерные поляризаторы Glan доступны как в стандартной, так и в индивидуальной версии. Для стандартных версий мы предлагаем три материала подложки: кальцит, Alpha-BBO и YVO4, с широкополосными покрытиями со спектром пропускания от УФ, видимого до MWIR: Кальцит:350 -2300 нм; Альфа-ББО: 200-300 нм, 300-700 нм; YVO4: 500-4000 нм. Также доступны защитные покрытия. На складе доступны стандартные размеры апертур, в том числе: φ6 мм, φ10 мм, φ12,7 мм, φ15 мм, φ20 мм. Другие размеры доступны по запросу. Кроме того, Shalom EO также предлагает полный ассортимент поляризаторов Glan, включая поляризаторы Glan Taylor, которые подходят для лазеров малой и средней мощности, и поляризаторы Glan Thompson с большими углами приема. Если вы заинтересованы, вы можете нажать на жирный шрифт. текст, чтобы узнать больше.

Общие характеристики:

Кривые:

Поле зрения (FOV) в зависимости от длины волны
