Технические характеристики:
| Ориентация | [111}В пределах ±15’' | Коэффициент вымирания | >30 дБ |
| Допуск длины | ±0,2 мм | Допуск на диаметр | ±0,1 мм |
| Плоскостность поверхности | <λ/8@633 нм | Качество поверхности | 10/5 С/Д |
| Искажение волнового фронта | <λ/8@633 нм | Параллелизм | 20 угловых секунд |
| Перпендикулярность | ≤15 угловых минут | AR-покрытие | Ravg0.2% @1064nm |
| Фаска | ≤0,2 ммx45° |
Свойства материала:
| Химическая формула | Tb3Ga5O12 | Константа решетки | а=12,355 ангстрем |
| Метод роста | Метод Чохральского | Температура плавления | 1725°C |
| Плотность материала | 7.13г/см3 | Твердость по шкале Мооса | 8 |
| Показатель преломления | 1,954 при 1064 нм |

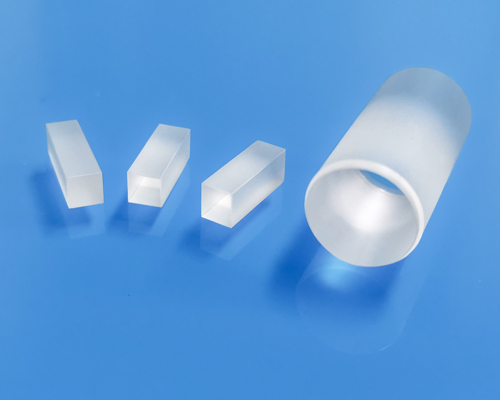

Кристалл TGG, или кристалл тербий-галлиевого граната, с химическим составом TbGa5O12, является наиболее распространенным магнитооптическим материалом, используемым для производства ротаторов Фарадея и различных магнитооптических компонентов, с диапазоном пропускания от видимого до ближнего инфракрасного диапазона (400-1100 нм, исключая 475-500 нм). Поместив кристалл ТГГ в магнитное поле, можно было получить ротатор Фарадея, в котором введено невзаимное вращение поляризации. Это вращение поляризации является принципом оптического изолятора. А благодаря его функции вращения в плоскости поляризации, помимо изоляторов, можно было бы изобрести и множество оптических устройств, таких как магнитооптические модуляторы, циркуляторы, преобразователи измерения тока и т. д.
Будучи превосходным магнитооптическим кристаллом, TGG обладает большой постоянной Верде (~40 рад Т^-1 м^-1), превосходными тепловыми свойствами (теплопроводность 7,4 Вт/м/К), низкими оптическими потерями (<0,1 %/см) и высокие пороги лазерно-индуцированного повреждения (>1 ГВт/см2). В совокупности эти преимущества позволяют кристаллам TGG работать лучше при работе с волоконными лазерами высокой средней мощности, чем стеклам, легированным тербием, с точки зрения большей постоянной Верде и меньших оптических потерь.
Hangzhou Shalom EO предлагает выращенные Чохральским прецизионно отполированные кристаллы тербий-галлиевого граната (TGG) с высоким качеством поверхности (10/5 S/D) и просветляющими покрытиями с высокой пропускной способностью, реализующими сильные магнитооптические эффекты с эффективными светоблокирующими функциями в лазеры, при этом обеспечивая малые оптические потери.
