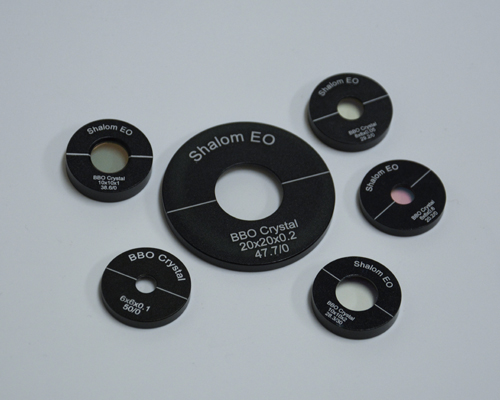

Кристаллы BBO

  • Сверхтонкие кристаллы: 0,01 мм с подложкой FS, отдельно стоящие 0,05 мм, оптимизированные для фемтосекундных лазеров.
  • Универсальные применения: SHG,THG,4HG,5HG, OPO,OPA,OPG, SPDC, модуляции EO.
  • Максимальная апертура: 20x20 мм.
  • Варианты покрытия: P-покрытие/многослойное просветляющее покрытие V-типа/просветляющее покрытие с двойной длиной волны
Inquire for custom product
Code Size Thickness θ φ Coating Application Unit Price Delivery Inquiry

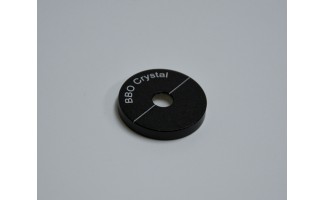

20201-001 6x6мм 0.01мм 23.4° 90° П/П ШГ@1030нм Тип1 $380 3 недели Inquiry
20201-002 6x6мм 0.02мм 23.4° 90° П/П ШГ@1030нм Тип1 $380 3 недели Inquiry
20201-003 6x6мм 0.05мм 23.4° 90° П/П ШГ@1030нм Тип1 $380 2 недели Inquiry
20201-004 6x6мм 0.1мм 23.4° 90° П/П ШГ@1030нм Тип1 $380 2 недели Inquiry
20201-005 6x6мм 0.5мм 23.4° 90° П/П ШГ@1030нм Тип1 $245 2 недели Inquiry
20201-006 6x6мм 1.0мм 23.4° 90° П/П ШГ@1030нм Тип1 $245 2 недели Inquiry
20201-007 6x6мм 1.5мм 23.4° 90° П/П ШГ@1030нм Тип1 $245 2 недели Inquiry
20201-008 6x6мм 2.0мм 23.4° 90° П/П ШГ@1030нм Тип1 $245 2 недели Inquiry
20201-009 6x6мм 0.01мм 29.2° 90° П/П ШГ@800нм Тип1 $380 3 недели Inquiry
20201-010 6x6мм 0.02мм 29.2° 90° П/П ШГ@800нм Тип1 $380 3 недели Inquiry
20201-011 6x6мм 0.05мм 29.2° 90° П/П ШГ@800нм Тип1 $380 2 недели Inquiry
20201-012 6x6мм 0.1мм 29.2° 90° П/П ШГ@800нм Тип1 $305 2 недели Inquiry
20201-013 6x6мм 0.2мм 29.2° 90° П/П ШГ@800нм Тип1 $245 2 недели Inquiry
20201-014 6x6мм 0.5мм 29.2° 90° П/П ШГ@800нм Тип1 $245 2 недели Inquiry
20201-015 6x6мм 1.0мм 29.2° 90° П/П ШГ@800нм Тип1 $245 2 недели Inquiry
20201-016 6x6мм 2.0мм 29.2° 90° П/П ШГ@800нм Тип1 $245 2 недели Inquiry
20201-017 10x10мм 0.02мм 29.2° 90° П/П ШГ@800нм Тип1 $605 3 недели Inquiry
20201-018 10x10мм 0.05мм 29.2° 90° П/П ШГ@800нм Тип1 $605 2 недели Inquiry
20201-019 10x10мм 0.1мм 29.2° 90° П/П ШГ@800нм Тип1 $530 2 недели Inquiry
20201-020 10x10мм 0.2мм 29.2° 90° П/П ШГ@800нм Тип1 $455 2 недели Inquiry
20201-021 10x10мм 0.5мм 29.2° 90° П/П ШГ@800нм Тип1 $455 2 недели Inquiry
20201-022 10x10мм 1.0мм 29.2° 90° П/П ШГ@800нм Тип1 $455 2 недели Inquiry
20201-023 10x10мм 1.5мм 29.2° 90° П/П ШГ@800нм Тип1 $455 2 недели Inquiry
20201-024 10x10мм 2.0мм 29.2° 90° П/П ШГ@800нм Тип1 $455 2 недели Inquiry
20201-025 6x6мм 0.01мм 44.3° 90° П/П ШГ@800нм Тип1 $380 3 недели Inquiry
20201-026 6x6мм 0.02мм 44.3° 90° П/П ТГГ@800нм Тип1 $380 3 недели Inquiry
20201-027 6x6мм 0.05мм 44.3° 90° П/П ТГГ@800нм Тип1 $380 2 недели Inquiry
20201-028 6x6мм 0.1мм 44.3° 90° П/П ТГГ@800нм Тип1 $305 2 недели Inquiry
20201-029 6x6мм 0.2мм 44.3° 90° П/П ТГГ@800нм Тип1 $245 2 недели Inquiry
20201-030 6x6мм 0.5мм 44.3° 90° П/П ТГГ@800нм Тип1 $245 2 недели Inquiry
20201-031 6x6мм 1.0мм 44.3° 90° П/П ТГГ@800нм Тип1 $245 2 недели Inquiry
20201-032 6x6мм 2.0мм 44.3° 90° П/П ТГГ@800нм Тип1 $245 2 недели Inquiry
20201-033 10x10мм 0.02мм 44.3° 90° П/П ТГГ@800нм Тип1 $605 3 недели Inquiry
20201-034 10x10мм 0.05мм 44.3° 90° П/П ТГГ@800нм Тип1 $605 2 недели Inquiry
20201-035 10x10мм 0.1мм 44.3° 90° П/П ТГГ@800нм Тип1 $530 2 недели Inquiry
20201-036 10x10мм 0.2мм 44.3° 90° П/П ТГГ@800нм Тип1 $455 2 недели Inquiry
20201-037 10x10мм 0.5мм 44.3° 90° П/П ТГГ@800нм Тип1 $455 2 недели Inquiry
20201-038 10x10мм 1.0мм 44.3° 90° П/П ТГГ@800нм Тип1 $455 2 недели Inquiry
20201-039 10x10мм 2.0мм 44.3° 90° П/П ТГГ@800нм Тип1 $575 2 недели Inquiry

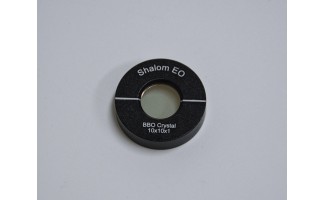

20201-040 10x10мм 2.5мм 44.3° 90° П/П ТГГ@800нм Тип1 $575 2 недели Inquiry
20201-041 10x10мм 5.0мм 44.3° 90° П/П ТГГ@800нм Тип1 $760 2 недели Inquiry
20201-042 7x7мм 6.0мм 47.6° 90° П/П 4HG@1064нм Тип1 $560 2 недели Inquiry
20201-043 6x6мм 2.0мм 21.2° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-044 5x5мм 0.5мм 23.4° 90° П/П Согласование фаз типа 1 $245.0 2 недели Inquiry
20201-045 8x8мм 2.5мм 23.4° 90° П/П Согласование фаз типа 1 $395 2 недели Inquiry
20201-046 10x10мм 0.1мм 28.5° 90° П/П Согласование фаз типа 1 $530 2 недели Inquiry
20201-047 8x8мм 0.5мм 29° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-048 8x8мм 2.5мм 29° 90° П/П Согласование фаз типа 1 $395 2 недели Inquiry
20201-049 6x6мм 1.0мм 29.2° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-050 8x8мм 1.0мм 29.2° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-051 6x6мм 2.0мм 30° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-052 6x6мм 0.2мм 30.5° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-053 6x6мм 1.0мм 30.5° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-054 6x6мм 2.0мм 30.5° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry

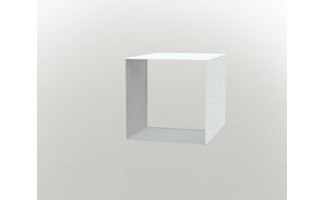

20201-055 3x3мм 4.0мм 31.3° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-056 3x3мм 6.0мм 31.3° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-057 6x6мм 2.0мм 31.5° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-058 6x6мм 2.5мм 31.5° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-059 8x8мм 0.6мм 32° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-060 8x8мм 1.0мм 32° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-061 6x6мм 0.6мм 32.5° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-062 6x6мм 1.0мм 32.5° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-063 8x8мм 0.8мм 32.5° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-064 5x5мм 2.5мм 32.6° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-065 5x5мм 4.0мм 32.6° 90° П/П Согласование фаз типа 1 $275 2 недели Inquiry
20201-066 8x8мм 1.0мм 35° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-067 8x8мм 2.0мм 35° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-068 20x20мм 0.15мм 35° 90° П/П Согласование фаз типа 1 $1970 2 недели Inquiry
20201-069 20x20мм 0.2мм 35° 90° П/П Согласование фаз типа 1 $1970 2 недели Inquiry

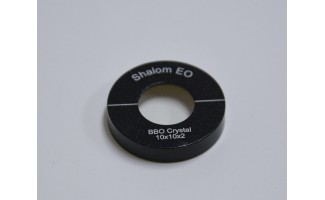

20201-070 10x10мм 3.0мм 40.3° 90° П/П Согласование фаз типа 1 $575 2 недели Inquiry
20201-071 8x8мм 0.3мм 42.8° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-072 6x6мм 0.2мм 43° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-073 8x8мм 0.1мм 43° 90° П/П Согласование фаз типа 1 $395.0 2 недели Inquiry
20201-074 8x8мм 0.5мм 43° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-075 5x5мм 1.0мм 44° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-076 8x8мм 0.15мм 44.3° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-077 8x8мм 0.5мм 44.3° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-078 10x10мм 0.4мм 45.9° 90° П/П Согласование фаз типа 1 $455 2 недели Inquiry
20201-079 3x3мм 4.0мм 47.7° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-080 8x8мм 1.0мм 47.7° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-081 8x8мм 3.0мм 47.7° 90° П/П Согласование фаз типа 1 $440 2 недели Inquiry
20201-082 10x10мм 1.0мм 47.7° 90° П/П Согласование фаз типа 1 $455 2 недели Inquiry
20201-083 10x10мм 2.5мм 47.7° 90° П/П Согласование фаз типа 1 $575 2 недели Inquiry
20201-084 8x8мм 0.1мм 48° 90° П/П Согласование фаз типа 1 $395 2 недели Inquiry

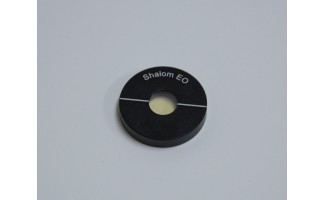

20201-085 8x8мм 0.2мм 48° 90° П/П Согласование фаз типа 1 $350 2 недели Inquiry
20201-086 4x4мм 2.8мм 51.2° 90° П/П Согласование фаз типа 1 $245 2 недели Inquiry
20201-087 5x5мм 2.5мм 28° 30° П/П Согласование фаз типа 2 $245 2 недели Inquiry

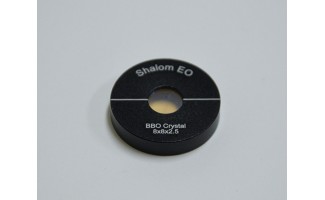

20201-088 8x8мм 2.5мм 28° 30° П/П Согласование фаз типа 2 $395 2 недели Inquiry
20201-089 5x5мм 2.0мм 28.7° 30° П/П Согласование фаз типа 2 $245 2 недели Inquiry
20201-090 8x8мм 0.6мм 30° 30° П/П Согласование фаз типа 2 $350 2 недели Inquiry
20201-091 10x10мм 1.0мм 32° 30° П/П Согласование фаз типа 2 $575 2 недели Inquiry
20201-092 10x10мм 5.0мм 32° 30° П/П Согласование фаз типа 2 $760 2 недели Inquiry

Кристалл бората бета-бария (или β-BaB2O4, β-BBO) является одним из наиболее выдающихся нелинейно-оптических кристаллов. Кристалл BBO демонстрирует выдающиеся высокие нелинейные оптические коэффициенты (кристалл имеет эффективный коэффициент удвоения частоты в 3-6 раз больше, чем современные кристаллы ADP и KDP в ближнем инфракрасном, видимом и ультрафиолетовом диапазонах. Высокий коэффициент нелинейности кристаллов BBO преобразуется в в превосходную эффективность преобразования частоты, что приводит к генерации мощных импульсов фемтосекундной длительности и пиковой мощности в мегаваттах. Широкий диапазон передачи 189–3500 нм (Чтобы увидеть кривую передачи, нажмите на вкладку "Ресурс") обеспечивает эффективное преобразование частот. в широком диапазоне длин волн Кристалл также имеет исключительный порог повреждения (15 ГВт/см2, что вдвое выше, чем у KDP), что позволяет ему выдерживать интенсивные оптические поля, связанные с фемтосекундными импульсами, без оптических повреждений.

Кристаллы BBO демонстрируют превосходные свойства по сравнению с кристаллами KDP и ADP при генерации второй гармоники (ГВГ) и генерации третьей гармоники (ГГГ) лазеров ультракоротких импульсов. В области фемтосекундных лазеров кристаллы BBO находят разнообразное применение, включая исследование сверхбыстрых процессов, таких как химические реакции, молекулярная динамика и динамика носителей в полупроводниках;приложения медицинской визуализации, такие как двухфотонная микроскопия;микромеханическая обработка и обработка материалов.

Hangzhou Shalom EO предлагает готовые и индивидуальные кристаллы BBO. Доступны ультратонкие устройства толщиной 0,01 мм с подложками из плавленого кварца и отдельно стоящие кристаллы BBO толщиной 0,05 мм, оптимизированные для фемтолинейных лазеров. Все кристаллы перед отправкой проходят тщательную проверку, чтобы убедиться в отсутствии видимых путей рассеяния или центра внутри кристаллов под наблюдением зеленого лазера мощностью 50 мВт. Поразительный стандарт точности (качество поверхности лучше, чем 10/5 S/D) используется для обеспечения сверхкороткой длительности импульсов. Мы предоставляем кристаллы BBO для использования:




Применение кристаллов BBO в сфере NLO:

1. BBO для генерации второй, третьей, четвертой и пятой гармоник Nd:YAG-лазеров:

Исключительная эффективность преобразования может быть достигнута с использованием кристаллов BBO, которые превышают 70% (SHG), 60% для THG, 50% для 4thHG.Кристалл BBO — лучший вариант для 213 нм 5HG.

Кристаллы BBO превосходно справляются с внутрирезонаторной ГВГ Nd:YAG-лазеров с высокой плотностью мощности и генерируют выходную мощность 532 нм. А выходная мощность 263 нм с приличным уровнем мощности может быть достигнута с использованием кристалла BBO с огранкой под углом Брюстера при накачке Nd:YAG-лазера с выходом ГВГ Nd:YLF-лазера с синхронизацией мод.

Из-за небольшого угла приема и большого углового отклонения хорошее качество лазерного луча (малая расходимость, хорошее состояние мод и т. д.) является решающим фактором для лучшего функционирования BBO, жесткая фокусировка лазерных лучей не рекомендуется.

2. BBO для генерации гармоник других перестраиваемых лазеров:

Сверхбыстрые лазеры:



Для ГВГ и ГТГ сверхбыстрых лазеров BBO также демонстрирует большое преимущество перед кристаллами KDP и ADP.

  • Лазеры на красителях
  • Кристалл BBO является эффективной средой для ГВГ лазеров на красителях с накачкой XeCl-лазером для получения мощности в ультрафиолетовом спектре (205-310 нм).
  • ГВГ/ТГГ александритовых лазеров и ГВГ/ТГГ/ФХГ титан-сапфировых лазеров
  • ГВГ/ТГГ александритовых лазеров УФ-излучение в диапазоне 360–390 нм и выход в диапазоне 244–259 нм. SHG/THG/FHG титан-сапфировых лазеров также может быть эффективно реализован.
  • Внутрирезонаторная ГВГ аргоновых лазеров и ГВГ лазеров на парах меди
  • Внутрирезонаторная ГВГ лазеров, легированных аргоном, для УФ-излучения и глубокого УФ-излучения, а также ГВГ лазеров на парах меди для УФ-излучения.
  • 3. BBO для оптической параметрической генерации (OPO)/оптического параметрического усиления (OPA):
  • Используя кристаллы BBO для оптической параметрической генерации (OPO) и параметрического оптического усиления (OPA), можно легко получить настраиваемый выходной сигнал в широком диапазоне длин волн (от УФ до ИК). Общие приложения включают в себя:
  • ОПО лазеров с накачкой 532 нм для выходной мощности от 680 до 2400 нм

Наши кристаллы BBO могут поддерживать выходной сигнал OPO лазера с накачкой 532 нм с приличной эффективностью преобразования.

OPO и OPA лазеров с накачкой Nd:YAG с длиной волны 355 нм



Используя BBO компании Shalom EO, OPO 355-нм лазеров с накачкой Nd:YAG может создавать широкий перестраиваемый приблизительный диапазон длин волн от УФ до MWIR-спектра с многообещающей эффективностью преобразования.

ОРА кристаллов BBO генерирует узкополосные, мощные и перестраиваемые (от 400 до 2000 нм) импульсы для пикосекундного лазера с накачкой Nd-YAG. Этот подход намного лучше, чем использование лазеров на красителях, с точки зрения эффективности, диапазона настройки и обслуживания.



Углы настройки OPO и OPA типа 1 и типа 2 при 532 нм, 355 нм и 266 нм собраны и проиллюстрированы на рис. 3 и рис. 4 соответственно.

bbo type 1 opo                                    bbo type 2 opo

 Рис.3 Кривые настройки BBO OPO типа 1 (@532/355/266 нм)                                        Рис.4 ББО ОПО Тип 2 Кривые настройки (@532/355/266 нм)


4. Кристаллы BBO для применения ЭО:

Кристаллы BBO могут использоваться для электрооптической модуляции благодаря их высокому порогу лазерно-индуцированного повреждения (LIDT) и широкому диапазону передачи от 190 до 3500 нм. Кристаллы BBO являются отличными кандидатами для переключения добротности с высокой частотой повторения. Мы предоставляем кристаллы BBO для применения ЭО , которые представляют собой высокоточные отполированные лазером электроды с покрытием Cr-Au.

Характеристики:

Допуск размера (Ш±0,1 мм)x(В±0,1 мм) Чистая диафрагма центр 90% или диаметр
Рассеяние кристаллов

Нет видимого пути или центра рассеяния

при проверке зеленым лазером мощностью 50 мВт

 Плоскостность менее λ/8 при 633 нм
Передача искажений волнового фронта менее λ/8 при 633 нм Фаска ≤0,2 ммx45°
Чип ≤0,1 мм Качество поверхности лучше, чем 10/5 S/D (MIL-PRF-13830B)
Параллелизм ≤20 угловых секунд Перпендикулярность ≤5 угловых минут
Допуск угла ≤0,25° Гарантийный срок один год при правильном использовании




Физические и структурные свойства:

Кристаллическая структура Тригональ, пространственная группа R3c Параметры решетки a=b=12,532 Å, c=12,717 Å, Z=6
Точка плавления Около 1095℃ Твердость по шкале Мооса 4
Плотность 3,85 г/см3 Теплопроводность 1,2 Вт/м/К(┴c): 1,6 Вт/м/К(//c)
Коэффициенты теплового расширения a11=4x10-6/K; a33=36x10-6/К



Оптические и нелинейные оптические свойства:

Диапазон прозрачности 190–3500 морских миль Диапазон согласования фазы ГВГ 409,6–3500 нм (Тип I) 525–3500 нм (Тип II)
Термооптические коэффициенты (/°C) dno/dT=-16.6X10-6 dne/dT=-9.3X10-6 Коэффициенты поглощения <0,1%/см при 1064 нм ＜1%/см при 532 нм
Принятие угла

0,8 мрад-см (θ, тип I, 1064 ГВГ)

1,27 мрад-см (θ, Тип II, 1064 ГВГ)

 Приемка температуры 55℃-см
Спектральное принятие 1,1 нм-см Угол ухода 2,7° (Тип I 1064 SHG) 3,2° (Тип II 1064 SHG)
Коэффициенты NLO

deff(I)=d31sinθ+(d11cosΦ-d22sin3Φ)cosθ

deff(II)=(d11sin3Φ+d22cos3Φ)cos2θ

 Неисчезнувшая восприимчивость к NLO d11=5.8xd36(ДПК) d31=0.05xd11 d22<0.05xd11
Уравнения Селлмейера (λ в мкм)

no2=2,7359+0,01878 / (λ2-0,01822) -0,01354

λ2 ne2=2,3753+0,01224 / (λ2-0,01667) -0,01516 λ2

 Электрооптические коэффициенты r22=14.7pm/V
Полуволновое напряжение 7кВ (при 1064нм,3*3*20мм3) Удельное сопротивление >1011 мОм-см
Относительная диэлектрическая проницаемость εs11/εo:6,7 εs33/εo:8,1 Tan δ<0,001 >

Рекомендуемые свойства кристаллов BBO:

  • Широкий диапазон согласования фаз от 409,6 до 3500 нм
  • Широкий диапазон передачи от 190 до 3500 нм.
  • Большой эффективный коэффициент генерации второй гармоники (ГВГ) примерно в 6 раз больше, чем у кристалла KDP.
  • Высокая оптическая однородность с dn < 10-6/см
  • Широкий диапазон температур около 55 ℃


Типичные применения кристаллов BBO:

  • Генерация второй, третьей, четвертой и пятой гармоник лазеров, легирующих неодим.
  • Поколения второй, третьей и четвертой гармоник сверхбыстрых импульсных лазеров на титан-сапфире.
  • Генерация второй гармоники для генерации длин волн всего 204,8 нм
  • Более короткие волны (193 нм) могут быть получены путем смешивания суммарных частот.
  • Удвоение, утроение и смешивание частоты лазеров на красителях.
  • Удвоение частоты лазеров на ионах аргона, парах меди и рубина
  • Оптическое параметрическое усиление (OPA) и оптическая параметрическая генерация (OPO)
  • Ячейки Поккельса высокой мощности, высокой частоты повторения и короткой длины волны
  • Спонтанные преобразования с понижением частоты (SPDC) двух запутанных фотонов в приложениях квантовой запутанности


Кривые:



                            Рис.1 Кривая передачи BBO                                                  Рис.2 Кривые настройки BBO типа 1 и типа 2

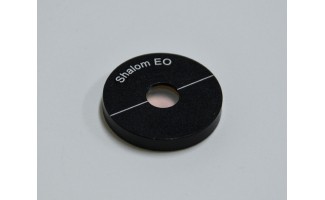

BBO 6x6x0,6 мм для фазового согласования типа 1

BBO 6x6x0,6 мм для фазового согласования типа 1

More

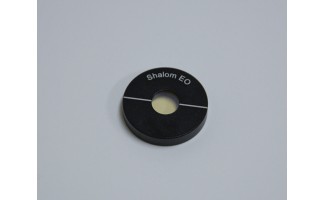

BBO 8x8x2,5 мм для фазового согласования типа 1

BBO 8x8x2,5 мм для фазового согласования типа 1

More
BBO 6x6x0,5 мм для THG@800 нм Тип 1

BBO 6x6x0,5 мм для THG@800 нм Тип 1

More
