| Code | Material | Wavelength | Aperture | Unit Price | Delivery | Inquiry |
|---|---|---|---|---|---|---|
| 2116-001 | Кальцит | 800/400 нм | 12мм | $315 | 4 недели | Inquiry |
| 2116-002 | Кальцит | 800/400 нм | 12мм | $315 | 4 недели | Inquiry |
| 2116-003 | Кальцит | 800/400 нм | 12мм | $315 | 4 недели | Inquiry |
| 2116-004 | Кальцит | 800/400 нм | 12 мм | $315 | 4 недели | Inquiry |
| 2116-005 | Кальцит | 1030/515нм | 12мм | $315 | 4 недели | Inquiry |
| 2116-006 | Кальцит | 1030/515нм | 12 мм | $315 | 4 недели | Inquiry |
| 2116-007 | Кальцит | 1030/515нм | 12 мм | $315 | 4 недели | Inquiry |
| 2116-008 | Кальцит | 1030/515нм | 12 мм | $315 | 4 недели | Inquiry |
| 2116-009 | α-ББО | 600/300нм | 12 мм | $375 | 4 недели | Inquiry |
| 2116-010 | α-ББО | 1030/515нм | 2 мм | $315 | 4 недели | Inquiry |
Компенсаторы групповой задержки по скорости работают на основе принципа компенсации дисперсии, целью которого является противодействие расширению оптических импульсов, которое происходит при распространении импульсов через дисперсионные оптические элементы. Временная дисперсия приводит к растяжению импульса, при котором разные спектральные компоненты импульса распространяются с разными скоростями (это явление называется групповым несоответствием скоростей/GVM), что приводит к удлинению импульса во времени. Компенсаторы групповой задержки позволяют точно манипулировать групповой скоростью световых импульсов в области фемтосекундных лазеров, компенсируя эффекты временной дисперсии и обеспечивая генерацию ультракоротких импульсов с минимальными искажениями.
Shalom EO предлагает как готовые, так и специальные компенсационные пластины групповой задержки (GVD) для фемтосекундных лазеров. Компенсаторы задержки групповой скорости оптимизированы для компенсации заданной величины временной задержки между основной длиной волны и длиной волны гармоники ортогональных поляризаций. Как объяснялось выше, причиной несоответствия групповых скоростей между различными длинами волн является временная дисперсия между основной и гармонической длинами волн. Пластина компенсации временной задержки вводит контролируемое количество дисперсии, противоположное по знаку дисперсионным элементам, нейтрализуя временную дисперсию и восстанавливая исходную, более короткую длительность импульса.

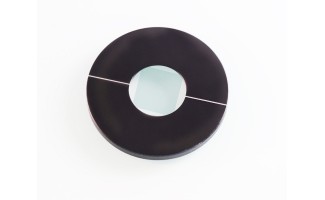

Точное время задержки можно контролировать, вращая компенсатор — изменяя угол падения (УОИ) лазерных лучей на пластину. Рекомендуемый диапазон угла поворота для компенсаторов групповой задержки скорости Shalom EO составляет +/-12°. Мы предлагаем компенсаторы групповой скорости, изготовленные из двух материалов: компенсаторы задержки групповой скорости из кальцита и компенсаторы задержки групповой скорости Alpha-BBO. Стандартные кристаллические пластины из кальцита и BBO имеют прямоугольную форму со прозрачным отверстием диаметром 12 мм и закреплены на кольце. Стандартные рабочие длины волн включают 800/400 нм, 1030/515 нм и 600/300 нм, в то время как другие длины волн и величины задержки могут быть настроены по запросу.
Примечания по применению:
1. Рекомендуемый диапазон угловой настройки компенсатора задержки групповой скорости Шалом ЭО составляет AOI +/-12°. Однако если ограничение луча на краю компенсатора не вызывает беспокойства, можно применить более значительное вращение для получения расширенного диапазона задержки.
2. В кальцитовых пластинах оптическая ось расположена в определенной ориентации, которая не параллельна граням пластины. Поэтому крайне важно учитывать эффект отклонения, наблюдаемый для лучей с электронной поляризацией, а также смещение обоих лучей при работе под ненулевыми углами падения (AOI) в реальных сценариях применения.
Общие характеристики:
| Материалы | Кальцит или альфа-BBO | Допуск ориентации | +/-0,5° |
| Плоскостность | λ/4@633 нм | Искажение волнового фронта передачи | λ/4@633 нм |
| Качество поверхности | 20/10 С/Д | Параллелизм | <30 угловых секунд |
Основные свойства кальцита:
| Плотность | 2,7 г/см3 | Точка плавления | 730℃ |
| Твердость по шкале Мооса | 3 | Диапазон прозрачности | 350–2300 морских миль |
| Коэффициенты теплового расширения（/℃） | aa=24,39×10-6/K ac=5,68×10-6/K | Показатель преломления | no=2,260 nε=2,142 |
| Порог урона | >1ГВт/см2 | Уравнение Селлмейера (λ в мкм) | no2=2,69705 + 0,0192064/(λ2-0,01820) - 0,0151624λ2 ne2=2,18438 + 0,0087309/(λ2-0,01018) - 0,0024411λ2 |
Основные свойства кристалла альфа-BBO:
| Диапазон прозрачности | 190–3500 морских миль | Плотность | 3,85 г/см3 |
| Гигроскопическая чувствительность | низкий | Твердость по шкале Мооса | 4.5 |
| Порог урона | >1ГВт/см2 | Уравнение Селлмелера (λ в мкм) | no2 = 2,7471+0,01878/(λ2 -0,01822)-0,01354λ2 ne2 = 2,37153+0,01224/(λ2 -0,01667)-0,01516λ2 |
