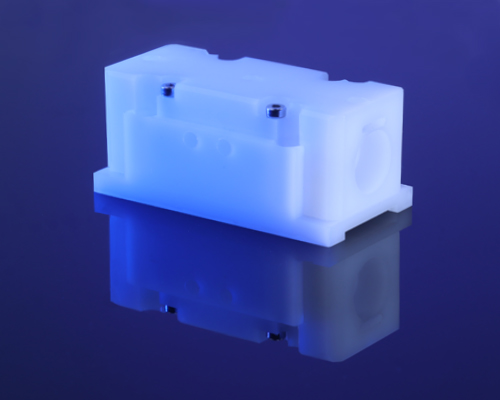

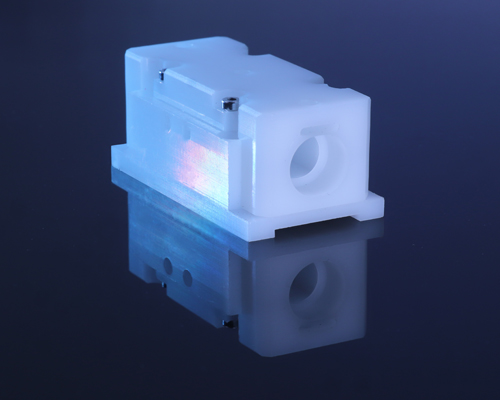

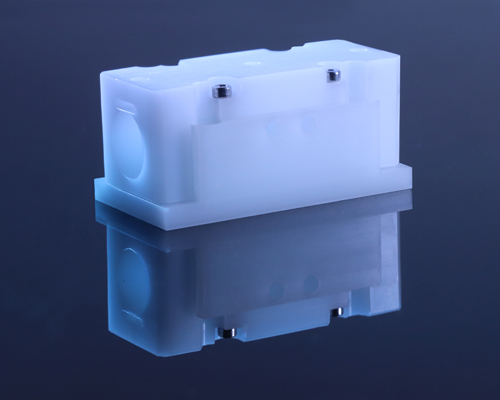

Ячейка Поккельса LiNbO3 и MgO:LiNbO3

LiNbO3 и MgO: кристаллы LiNbo3 представляют собой разновидность фотоэлектрического материала, который нашел широкое применение в широком спектре применений благодаря отличным электрооптическим характеристикам, низкой стоимости и превосходным механическим, термическим и химическим свойствам. Электрооптическая характеристика кристаллов LiNbO3 используется для электрооптической модуляции.Кристаллы ниобата лития стали одним из самых популярных электрооптических материалов для добротностей и фазовых модуляторов благодаря их большим электрооптическим коэффициентам, нерасплыванию, хорошему пропусканию до 4,0 мкм и низкому полуволновому напряжению. Работающие в поперечном режиме элементы LiNBO3 Поккельса можно настроить для работы при более низком напряжении, чем элементы Поккельса KD*P. Ячейки Поккельса LiNbO3 могут поддерживать работу в инфракрасном диапазоне волн до 4,0 мкм, а также являются отличным выбором для применения в твердотельных лазерах малой и средней мощности (импульсные лазеры Er:YAG, Ho:YAG, Tm:YAG). Порог повреждения может быть проблематичным для ниобата лития на коротких волнах из-за образования центров окраски. Однако выше 800 нм проблема ослабевает, и материал приобретает приличный порог повреждения.С другой стороны, LiNbO3 с легированием MgO имеет гораздо более высокий порог разрушения, чем обычный LiNbO3 без легирования.

Hangzhou Shalom EO предлагает элементы поккельса, изготовленные из кристаллов LiNbO3 и кристаллов MgO:LiNbO3, с размером апертуры от 2,5 до 9 мм. Также предлагаются кристаллы LiNbO3 и MgO:LiNbO3 с электродом Cr-Au для электрооптических модуляторов или ячеек Поккеля.Чтобы просмотреть список запасов ячеек Поккельса LiNbO3 и MgO:LiNbO3, нажмите здесь.

Функции:

• Широкий диапазон прозрачности (от 420 до 5200 нм)
• Большие электрооптические коэффициенты и низкие потери
• Стабильные механические и химические свойства
• Устойчивость к высоким температурам и низкое искажение волнового фронта

Приложения:

• Компактные Nd+-лазеры с модуляцией добротности, такие как дальномеры
• Целеуказатели

• Медицинские и промышленные лазеры

Когда дело доходит до практического применения клеток Поккельса, возможно, придется принять во внимание некоторые дополнительные побочные эффекты:

• Эталонные эффекты все еще могут существовать и влиять на оптические характеристики, если направление луча перпендикулярно граням кристалла, даже если торцевые грани кристалла покрыты высококачественными просветляющими покрытиями.
• Температура могла существенно повлиять на полученные фазовые изменения. Например, ячейка Поккельса, настроенная на создание идеальной высококонтрастной амплитудной модуляции, может потребовать корректировки рабочих напряжений при изменении температуры. Однако существуют двухкристальные конструкции с термической компенсацией, которые могут обойти эту проблему.
• Для работы с большим радиусом луча стоит обратить внимание на подбор оптимизированной конструкции электродов (возможно, с дополнительными вспомогательными электродами для высокой однородности генерируемого электрического поля, так как в противном случае можно получить пространственно изменяющуюся модуляцию).
• Нелинейные кристаллы часто демонстрируют существенные пьезоэлектрические и электрооптические эффекты, которые могут существенно влиять на характеристики на высоких частотах модуляции.
• При работе на высоких уровнях мощности тепловые эффекты могут быть вызваны остаточным поглощением кристалла. Поэтому материалы с более низким поглощением предпочтительны для мощных применений.
• Кристаллы, используемые в ячейках Поккельса, представляют собой нелинейные кристаллические материалы, они по своей сути демонстрируют значительную оптическую нелинейность. Например, автофазовая модуляция и нелинейная самофокусировка могут возникать для световых импульсов со значительной пиковой мощностью.

Сравнительная таблица ячеек Поккельса:
