Характеристики:
| Материал | Монокристалл InAs | Ориентация | <100> |
| Кристаллическая структура | Куб | Плотность | 5,66 г/см3 |
| Точка плавления | 942℃ | Запрещенная зона(@300 К) | 0,45 эВ |
| Размер (мм) | 10x10x0,5 мм, 5x5x0,5 мм, Д50,8х0,5мм, Д76,2х0,5мм |
Шероховатость поверхности | Ra≤5Å |
| Полировка | SSP (полированная одна поверхность) или DSP (двойная полировка поверхности) |
Пакет | Чистая комната класса 1000, мешки класса 100 |
Химические свойства кристалла InAs:
| Монокристалл | Допирован | Тип проводимости | Концентрация операторов связи | Коэффициент мобильности | Плотность дислокаций |
| ИнА | / | Н | 5x1016 | 2x104 | <5x104 |
| InAs | Sn | Н | (5-20)x1017 | >2000 | <5x104 |
| ИнА | Зн | П | (1-20)x1017 | 100–300 | <5x104 |
| ИнА | С | Н | (1-10)x1017 | >2000 | <5x104 |
Монокристалл арсенида индия (InAs) широко используется в качестве материала подложки для материалов гетероперехода (InAsSb/In－AsPSb, InNAsSb), которые используются при изготовлении устройств, излучающих инфракрасное излучение с длиной волны 2～14 мкм. ; Арсенид индия (InAs) также может использоваться в качестве материала подложки для эпитаксиального выращивания материалов сверхрешеточной структуры AlGaSb для средневолнового инфракрасного квантово-каскадного лазера (ККЛ). InAs широко используются в мониторинге газов и оптоволоконной связи с низкими потерями. Благодаря высокому коэффициенту подвижности это идеальный материал для полупроводников Холла. Как один из видов монокристаллической подложки, арсенид индия имеет низкую плотность дислокаций, хорошую целостность решетки, соответствующие электрические параметры и высокую однородность. Основным методом выращивания этого материала является классический метод вытягивания жидкой инкапсуляции (LEC).

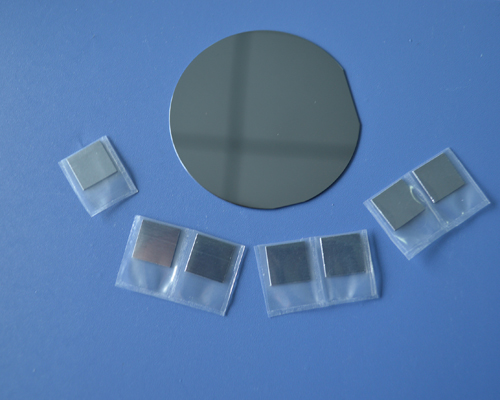

Hangzhou Shalom EO предлагает индивидуальные подложки и пластины из арсенида индия в соответствии с запросом с хорошими шероховатость поверхности менее 0,5 нм, а также чистая упаковка класса 1000 и мешки класса 100.
