Технические характеристики:
| Ориентация на рост | Вдоль оси Y | Максимальная длина (при 5x5 мм) | 25 мм |
| Допуск на длину | +0,5 мм/-0,1 мм | Допуск по ширине и высоте | +/- 0,1 мм |
| Параллелизм | < 30″ | Перпендикулярность | < 15′ |
| Качество поверхности | 20/10 С/Д | Покрытие | с антибликовым покрытием |
Основные свойства:
| Кристальная структура | орторомбический | Параметры ячейки | a = 12.96 Å; b =10.56 Å; c =6.49 Å |
| Твердость по шкале Мооса | Около 5 | Плотность | 3.6 г/см3 |
| Температура плавления | Около 1000˚С | Коэффициенты теплового расширения (/К) | αx=1.01x10-5 , αy =1.37x10-5 , αz =-4..17x10-6 |
| Уравнения Селлмейера (λ в мкм) |
nx2=2.15559+0.93307[1-(0.20994/λ)2]-0.01452λ2 ny2=2.38494+0.73603[1-(0.23891/λ)2]-0.01583λ2 nz2=2.27723+1.11030[1-(0.23454/λ)2]-0.01995λ2 |
Термооптические коэффициенты (dλ/dT) | -0,029 нм/°С |
| Электрооптические константы (Y-образный разрез) (X-вырез) |
r33=38.5 pm/V r33=35 pm/V,r23=12.5pm/V, r13=10.6 pm/V |
Электрическое сопротивление | Около 1011-1012 Ом·см |
| Статическая полуволна Напряжение на длине волны 1064 нм |
4x4x20 мм: 1,600 В 6x6x20 мм: 2,400 В 9x9x20 мм: 3600 В |
Коэффициент вымирания | >20 дБ при 633 нм |

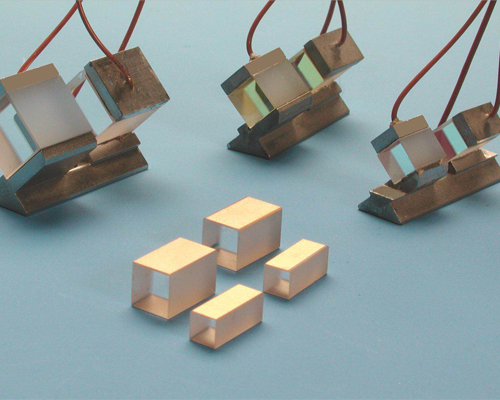

Кристаллы RTP (титанилфосфата рубидия – RbTiOPO4) являются изоморфными кристаллами KTP и находят большое применение в нелинейных и электрооптических приложениях. Его преимуществами являются более высокий порог повреждения (примерно в 1,8 раза выше, чем у КТП), высокое удельное сопротивление, низкие потери на поглощение, негигроскопичность и отсутствие наведенного пьезоэлектрического звона при частотах электрических входных сигналов до 60 кГц. Его диапазон передачи составляет от 350 до 4500 нм. Угол сноса кристалла при генерации желтых лазеров миниатюрен, кроме того, кристалл является высокоэффективной средой для лазеров с высокой частотой следования.
Hangzhou Shalom EO предлагает индивидуальные кристаллы RTP по запросу клиентов. Возможна установка AR-покрытий. Кроме того, наши Q-переключатели RTP поступили в продажу. Нажмите на выделенный жирным шрифтом текст, чтобы узнать больше.
Применение кристаллов RTP:
