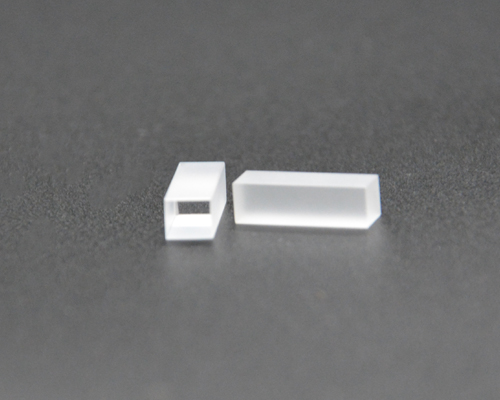

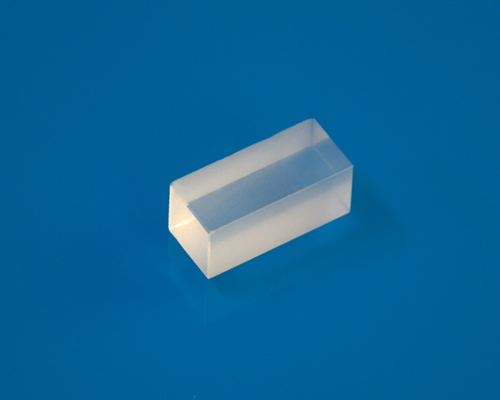

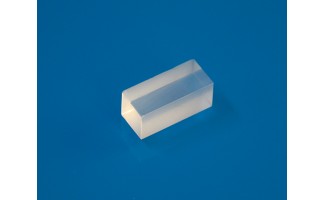

Технические характеристики стандартных кристаллов ЭО HGTR-KTP:
| Материалы | Кристаллы HGTR-КТП | Диапазон диафрагмы | От 2х2мм до 10х10мм |
| Покрытие | АР/АР; Р<0,2% при 1064 нм | Порог урона | >600 МВт/см^2 при 1064 нм, 10 нс |
| Искажение волнового фронта при 1064 нм | <Лямбда/8 | Передача инфекции | >98.5% |
| Коэффициент вымирания | >20dB | ||
1. Кристаллические модули HGTR-KTP с X-образным вырезом
| Модули | Описания |
| ШКТП-ЭО310Х | Пара 3х3х10мм;1/4-волновое напряжение = 1200 В |
| ШКТП-ЭО410Х | Пара 4х4х10мм;1/4-волновое напряжение = 1600 В |
| ШКТП-ЭО510Х | Пара 5х5х10мм;1/4-волновое напряжение = 2000 В |
| ШКТП-ЭО610Х | Пара 6х6х10мм;1/4-волновое напряжение = 2300 В |
| ШКТП-ЭО710Х | Пара 7х7х10мм;1/4-волновое напряжение = 2800 В |
| ШКТП-ЭО810Х | Пара 8х8х10мм;1/4-волновое напряжение = 3100 В |
| ШКТП-ЭО910Х | Пара 9х9х10мм;1/4-волновое напряжение = 3500 В |
2. Кристаллические модули HGTR-KTP с Y-образным вырезом
| Модули | Описания |
| ШКТП-ЭО310Y | Пара 3х3х10мм;1/4-волновое напряжение = 1000 В |
| ШКТП-ЭО410Y | Пара 4х4х10мм;1/4-волновое напряжение = 1300 В |
| ШКТП-ЭО510Y | Пара 5х5х10мм;1/4-волновое напряжение = 1600 В |
| ШКТП-ЭО610Y | Пара 6х6х10мм;1/4-волновое напряжение = 1900 В |
| ШКТП-ЭО710Y | Пара 7х7х10мм;1/4-волновое напряжение = 2200 В |
| ШКТП-ЭО810Y | Пара 8х8х10мм;1/4-волновое напряжение = 2500 В |
| ШКТП-ЭО910Y | Пара 9х9х10мм;1/4-волновое напряжение = 2800 В |
Свойства HGRT-КТП:
| Материалы | Кристаллы HGTR-КТП | Допуск размера | (Ш±0,1 мм)x(В±0,1 мм)x(Д+0,5/-0,1 мм) |
| Диапазон размеров | Диафрагма: ~ 10x10 мм; Длина: ~ 15 мм | Прозрачная диафрагма | центральные 90% или диаметр |
| Рассеяние кристаллов | Нет видимых путей или центров рассеяния при проверке зеленым лазером мощностью 50 мВт |
Плоскостность | менее λ/8 при 633 нм |
| Передача искажений волнового фронта | менее λ/8 при 633 нм | Фаска | ≤0,2 ммx45° |
| Чип | ≤0,1 мм | Качество поверхности | лучше, чем 10/5 S/D (MIL-PRF-13830B) |
| Параллелизм | ≤20 угловых секунд | Перпендикулярность | ≤5 угловых минут |
| Угловой допуск | ≤0.25° | Покрытие | AR/AR@1064 нм на обеих торцевых поверхностях |
| Гарантийный срок качества | один год при правильном использовании | ||
Серый след представляет собой индуцированное поглощение при облучении светом с короткими длинами волн в видимом или УФ-спектре и часто приводит к последующему фотохромному повреждению. Обычный КТР, выращенный во флюсе, часто страдает от повреждений серых дорожек, приписываемых поляронам. HGTR KTP, выращенный в гидротермальных условиях, демонстрирует гораздо более высокую устойчивость к серым следам по сравнению с обычным KTP (примерно в 5-10 раз превышающую величину KTP).
Shalom EO предлагает кристаллы HGTR KTP для приложений электрооптической модуляции. Помимо превосходной серой гусеницы, наши HGTR KTP также могут похвастаться высоким порогом повреждения (порог повреждения: ≥2GW/см2 при 1064 нм, TEM00,10ns,10 Гц), отличными термическими/механическими свойствами, отличной химической стабильностью, что делает их пригодными для изготовления электротехнических изделий. -оптические устройства с выдающимися общими характеристиками.
