Технические характеристики:
| Материалы | Кристаллы CVD ZnSe | Допуск размера | +0,0/-0,1 мм |
| Центральный допуск по толщине | +/- 0,1 мм | Качество поверхности | 40/20 С/Д |
| Фрингс (Н) | <3 | Неравномерность (дельта N) | <1 |
| Центрирование | <3’ | Допуск фокусного расстояния | +/-1% |
| Диафрагма | >90% | Фаска | 0,1-0,3 ммx45 градусов |
| Покрытие | AR/AR при 10,6 мкм (T>99,5% при 10,6 мкм) | ||
Основные свойства:
| Диапазон передачи | от 0,6 до 21,0 мкм | Показатель преломления | 2,4028 при 10,6 мкм |
| Потеря отражения | 29,1% при 10,6 мкм (2 поверхности) | Коэффициент поглощения | 0,0005 см-1 при 10,6 мкм |
| Пик Рестстрален | 45,7 мкм | дн/дТ | +61 x 10-6 /°C при 10,6 мкм при 298К |
| dn/dμ = 0 | 5,5 мкм | Плотность | 5,27 г/см3 |
| Температура плавления | 1525°C (см. примечания ниже) | Теплопроводность | 18 Вт·м-1 К-1 при 298К |
| Тепловое расширение | 7,1 x 10-6 /°C при 273К | Твердость | Кнооп 120 с индентором 50 г. |
| Удельная теплоемкость | 339 Дж кг-1 К-1 | Диэлектрическая постоянная | н/д |
| Модуль Юнга (E) | 67,2 ГПа | Модуль сдвига (G) | н/д |
| Объемный модуль (К) | 40 ГПа | Эластичные коэффициенты | Нет в наличии |
| Видимый предел упругости | 55,1 МПа (8000 фунтов на квадратный дюйм) | Видимый предел упругости | 55,1 МПа (8000 фунтов на квадратный дюйм) |
| Коэффициент Пуассона | 0.28 | Растворимость | 0,001 г/100 г воды |
| Молекулярная масса | 144.33 | Класс/Структура | ГИП поликристаллический кубический, ZnS, F43m |
Фокусирующая линза является незаменимой частью CO2-лазеров, предназначенных для лазерной обработки (резки, штамповки, сварки, гравировки и т. д.) и других целей, служащей для фокусировки, сбора или коллимации лазерного света. Шалом ЭО предлагает две формы линз для лазерной фокусировки: плоско-выпуклые и менисковые линзы. В целом, плоско-выпуклые линзы ZnSe являются более традиционным вариантом, но для применений, связанных с большими размерами луча и плотностью мощности, менисковые линзы ZnSe превосходны с точки зрения меньших сферических аберраций.Селенид цинка (ZnSe) – популярный материал для изготовления фокусирующих линз для CO2-лазеров. ZnSe подходит для CO2-лазеров и других ИК-приложений благодаря широкому диапазону передачи 600-16000 нм и благодаря тому, что он имеет самое низкое поглощение по сравнению с другими распространенными материалами, передающими длину волны CO2-лазера 1060 нм, демонстрируя преобладающие преимущества в условиях высокой мощности. интенсивности. Однако, будучи относительно мягким, ZnSe может быть более чувствителен к царапинам. Для применений в загрязненных средах или средах с высоким уровнем брызг компания Shalom рекомендует наши фокусирующие линзы GaAs для CO2-лазеров, которые имеют сравнительно более высокую твердость и большую термическую стойкость.

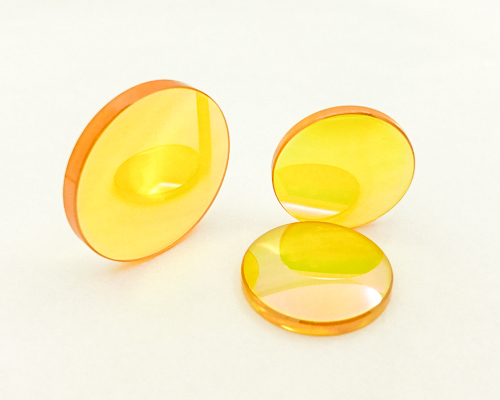

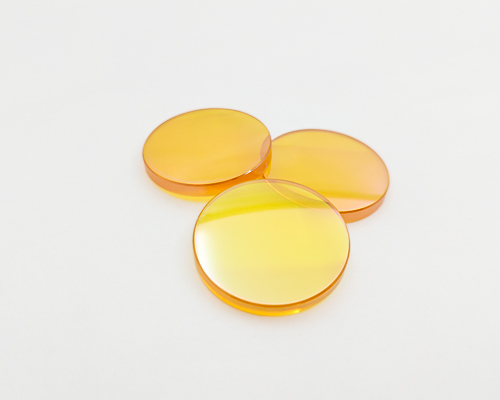

Hangzhou Shalom EO предлагает плоско-выпуклые и менисковые фокусирующие линзы из селенида цинка (ZnSe) для CO2-лазеров и универсальных применений. Для стандартных версий указаны следующие характеристики: диаметр 12,0–38,1 мм, толщина центральной части 2,6–7,87 мм, фокусное расстояние 38,1–190,5 мм с просветляющим покрытием 10,6 мкм. Для нестандартных версий максимальный диаметр составляет 200 мм, что предполагает больший потенциал для работы с более высокими уровнями мощности.
Шалом ЭО выбирает CVD (химическое осаждение из паровой фазы) ZnSe, выращенный в США , который отличается чрезвычайно низкими объемными потерями, вызванными поглощением и рассеянием, высокой устойчивостью к тепловому удару и стабильными свойствами, которые могут подходить для различных условий эксплуатации. Из-за относительно высокого показателя преломления ZnSe просветляющее покрытие имеет решающее значение для достижения высокого пропускания. Кроме того, Shalom EO использует технику полировки с минимальными повреждениями в процессе нанесения покрытия, а наше AR-покрытие обеспечивает высокий порог повреждения, высокую долговечность и стойкость к истиранию с отличным коэффициентом пропускания T≥99,5% при 10,6 мм.Мы также предлагаем услуги по проектированию зеркал. Опытная и способная команда инженеров Shalom EO всегда готова предоставить вам оптимизированный дизайн зеркал и наилучшую экономическую эффективность.
Примечания по применению:
При выборе правильной фокусирующей линзы для модулей лазерной обработки необходимо принять во внимание несколько важных факторов:
