Технические характеристики:
| Ориентация | В пределах ±15 угловых минут | Коэффициент вымирания | >30 дБ |
| Допуск длины | ±0,2 мм | Допуск на диаметр | +0 мм/-0,05 мм |
| Плоскостность поверхности | <λ/10 при 633 нм |
Качество поверхности | 10/5 С/Д |
| Искажение волнового фронта | <λ/8 | Параллелизм | 3 угловых минуты |
| Перпендикулярность | <5 угловых минут | AR-покрытие |
Ravg0.3% @1064nm |
| Фаска | 0,1 мм, 45° |
Свойства материала:
| Диапазон пропускания (массовый/без покрытия) | 400-1600 нм | Химическая формула | Tb3Sc2Al3O12 |
| Метод роста | Метод Чохральского | Температура плавления | 1970°C±10°C |
| Плотность материала | 5,91 г/см3 | Константа решетки | 12,3 ангстрем |
| Кристаллическая структура | Кубический |
Кристалл TSAG, или кристалл тербий-скандиевого алюминиевого граната, представляет собой превосходный магнитооптический материал для изготовления оптических изоляторов Фарадея для волоконных лазеров нового поколения. Изолятор Фарадея является важнейшим оптическим элементом для смягчения нежелательной обратной связи в лазерах с непрерывными волнами и повторяющимися импульсами, которые способствуют вредным тепловым эффектам. Кристаллы TSAG являются распространенным видом среды для изготовления изоляторов Фарадея. Кристалл TSAG — это недавно разработанный кристалл, обладающий более сильными функциональными возможностями, чем кристалл TGG. Константы Верде, параметр, который указывает на способность материала вызывать фарадеевское вращение, кристаллов TSAG впечатляют, в дополнение к низкому термоиндуцированному двойному лучепреломлению и привлекательным механическим характеристикам. Эти достоинства в совокупности делают кристаллы TSAG подходящим кандидатом для лазеров с высокой средней мощностью, одновременно позволяя создавать компактные конструкции. Благодаря диапазону передачи от 400 до 1600 нм, TSAG необходим для лазеров, работающих в зонах видимого и ближнего ИК-диапазона. Кроме того, кристаллы TSAG также можно использовать в качестве сцинтилляторов, таких как интегральные детекторы излучения или сцинтилляционные экраны.

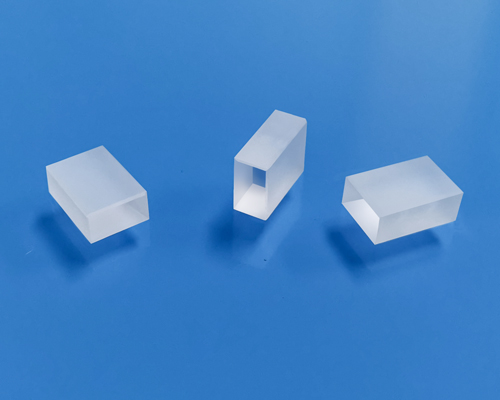

Hangzhou Shalom EO предлагает выращенные Чохральским прецизионные полировальные кристаллы TSAG для оптических изоляторов, вращателей Фарадея и циркуляторов. Кристаллы имеют превосходное качество поверхности (10/5 S/D) и оснащены просветляющими покрытиями со скоростью пропускания. Мы способны выращивать кристаллы TSAG с большой апертурой и выдающимся качеством.
