Технические характеристики:
| Концентрация легирующей примеси | Nd: 0,9-1,3 ат%, Се: Nd=1:10 |
Ориентация | <111> кристаллическое направление в пределах 5 ℃ |
| Плоскостность | <λ/10 | Параллелизм | ≤10 угловых секунд |
| Перпендикулярность | ≤5 угловых минут | Качество поверхности | 10/5 С/Д MIL-O-13830A |
| Оптическое качество | Интерференционные полосы ≤ 0,25 λ /дюйм Коэффициент затухания ≥ 30 дБ |
Размер | Диаметр: 3~8 мм, Длина: 40~80 мм Нестандартные размеры доступны по запросу |
| Размерные допуски | Диаметр: +0,000"/-0,05" Длина: ±0,5 дюйма |
Отражательная способность AR-покрытия | ≤ 0,2% (@1064 нм) |
Физические и химические свойства:
| Химическая формула | Nd3+: Ce3+: Y3Al5O12 | Структура кристаллов | Кубический |
| Параметры решетки | 12.01Å | Температура плавления | 1970℃ |
| Мох Твердость | 8.5 | Плотность | 4,56 ± 0,04 г/см3 |
| Удельная теплоемкость (0-20) | 0,59 Дж/г.см3 | Модуль упругости | 310ГПа |
| Модуль для младших | 3,17×104 кг/мм2 | Коэффициент отравления | 0,3 (оценка) |
| Предел прочности | 0,13~0,26ГПа | Коэффициент теплового расширения | [100]:8.2 × 10-6 /℃ [110]:7.7 × 10-6 /℃ [111]:7.8 × 10-6 /℃ |
| Теплопроводность | 14Вт/м/К(@25℃) | Тепловой оптический коэффициент (dn/dT) | 7.3×10-6 /℃ |
| Устойчивость к термическому удару | 790 Вт/м | ||
Свойства лазера:
| Лазерный переход | 4F3/2 --> 4I11/2 | Длина волны лазера | 1,064 мкм |
| Фотонная энергия | 1.86×10-19Дж при 1,064 мкм | Ширина линии излучения | 4,5 А при 1,064 мкм |
| Сечение эмиссии | 2.7~8.8×10-19см--2 | Срок службы флуоресценции | 230 мкс |
| Показатель преломления | 1,8197@1064 нм | Внутренние потери | <0,003 см-1 при 1064 нм |
| Длина волны насоса | 808 нм | ||

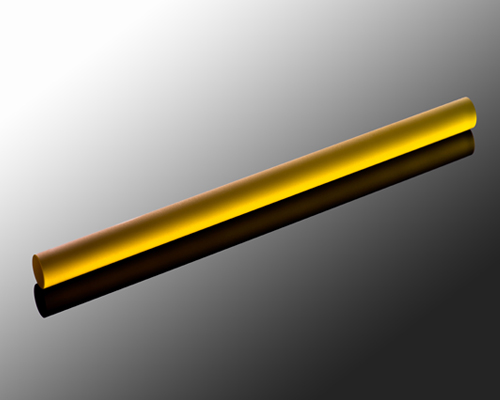

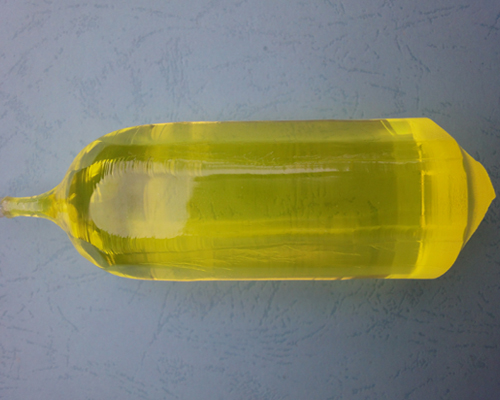

Кристалл Nd:Ce:YAG — превосходный усилитель лазерного излучения, используемый в лазерах без водяного охлаждения и миниатюрных лазерных системах. Благодаря легированию ионов церия в качестве сенсибилизаторов для ионов Nd тепловые искажения уменьшаются, а выходная мощность лазера выше, чем у кристаллов Nd:YAG с тем же источником накачки, что обеспечивает высокую плотность мощности при превосходном качестве луча. Лазерный стержень (Nd, Ce):YAG, который мы производим, имеет характеристики высокой эффективности, низкого порога генерации, превосходной стойкости к УФ-излучению и высоких частот повторения для работы лазера. Лазерный кристалл Nd:Ce:YAG является идеальным лазерным материалом для высокочастотных лазеров воздушного охлаждения. Он подходит для различных режимов работы (непрерывный, импульсный, с модуляцией добротности, с синхронизацией мод, с удвоением частоты) и лазеров с высокой средней мощностью.
Hangzhou Shalom EO предлагает на выбор кристаллы Nd:Ce:YAG, различные концентрации легирования и характеристики.
Сравнительная таблица лазерных кристаллов:
