Технические характеристики:
| Материалы | GaAs | Допуск размера | +0,0/-0,1 мм |
| Центральный допуск по толщине | +/- 0,1 мм | Качество поверхности | 40/20 С/Д |
| Фрингс (Н) | <3 | Неравномерность (дельта N) | <1 |
| Центрирование | <3’ | Толерантность к очаговым Длина |
+/-1% |
| Диафрагма | >90% | Фаска | 0,1-0,3 ммx45 градусов |
| Покрытие | AR/AR при 10,6 мкм (T>99,5% при 10,6 мкм) |
Физические и оптические параметры:
| Коэффициент объемного поглощения при 10,6 мкм | <= 0,01 /см | Температурное изменение показателя преломления при 10,6 мкм | 149 x 10-6/°C |
| Теплопроводность при 20° C | 0,48 Вт/см/°С | Удельная теплоемкость | 0,325 Дж/г/°С |
| Коэффициент линейного расширения при 20° C | 5.7 x 10-6/°C | Модуль для младших | 83 ГПа (12,04 x 106 psi) |
| Модуль разрыва | 138 МПа (20 000 фунтов на квадратный дюйм) | Твердость по Кнупу | 750 кг/мм2 |
| Плотность | 5,37 г/см3 | Коэффициент Пуассона | 0.31 |
| Длина волны (мкм) | Индекс | Длина волны (мкм) | Индекс | Длина волны (мкм) | Индекс | Длина волны (мкм) | Индекс |
| 2.6 | 3.3239 | 5.4 | 3.2991 | 8.2 | 3.2868 | 11.0 | 3.2725 |
| 2.8 | 3.3204 | 5.6 | 3.2982 | 8.4 | 3.2859 | 11.2 | 3.2713 |
| 3.0 | 3.3169 | 5.8 | 3.2972 | 8.6 | 3.2849 | 11.4 | 3.2701 |
| 3.2 | 3.3149 | 6.0 | 3.2963 | 8.8 | 3.2840 | 11.6 | 3.2690 |
| 3.4 | 3.3129 | 6.2 | 3.2955 | 9.0 | 3.2830 | 11.8 | 3.2678 |
| 3.6 | 3.3109 | 6.4 | 3.2947 | 9.2 | 3.2818 | 12.0 | 3.2666 |
| 3.8 | 3.3089 | 6.6 | 3.2939 | 9.4 | 3.2806 | 12.2 | 3.2651 |
| 4.0 | 3.3069 | 6.8 | 3.2931 | 9.6 | 3.2794 | 12.4 | 3.2635 |
| 4.2 | 3.3057 | 7.0 | 3.2923 | 9.8 | 3.2782 | 12.6 | 3.2620 |
| 4.4 | 3.3045 | 7.2 | 3.2914 | 10.0 | 3.2770 | 12.8 | 3.2604 |
| 4.6 | 3.3034 | 7.4 | 3.2905 | 10.2 | 3.2761 | 13.0 | 3.2589 |
| 4.8 | 3.3022 | 7.6 | 3.2896 | 10.4 | 3.2752 | 13.2 | 3.2573 |
| 5.0 | 3.3010 | 7.8 | 3.2887 | 10.6 | 3.2743 | 13.4 | 3.2557 |
| 5.2 | 3.3001 | 8.0 | 3.2878 | 10.8 | 3.2734 | 13.6 | 3.2541 |
Модули или типы:

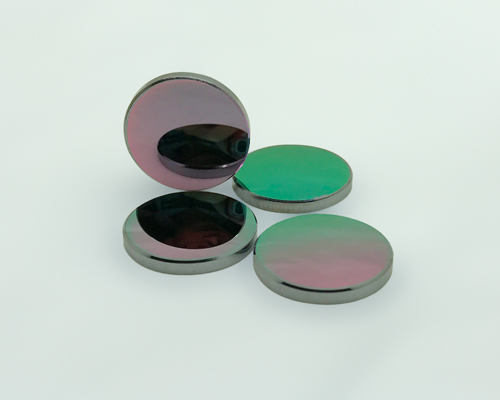

На складе имеются следующие модули и типы фокусирующих линз GaAs для СО2-лазера:
| Диаметр (мм) | Толщина кромки (мм) | Материалы | Типы объективов (опционально) | Фокусное расстояние (мм) (опционально) | Длина волны (мкм) |
| 12 | 2 | GaAs | Плоско-выпуклый или мениск | 25.4/38.1/41/50.8/63.5/100 | 10.6 |
| 18 | 2 | GaAs | Плоско-выпуклый или мениск | 25.4/38.1/41/50.8/63.5/100 | 10.6 |
| 19 | 2 | GaAs | Плоско-выпуклый или мениск | 25.4/38.1/41/50.8/63.5/100 | 10.6 |
| 20 | 2 | GaAs | Плоско-выпуклый или мениск | 25.4/38.1/41/50.8/63.5/100 | 10.6 |
| 25 | 2 | GaAs | Плоско-выпуклый или мениск | 25.4/38.1/41/50.8/63.5/100 | 10.6 |
| 25.4 | 2 | GaAs | Плоско-выпуклый или мениск | 25.4/38.1/41/50.8/63.5/100 | 10.6 |
| 30 | 2 | GaAs | Плоско-выпуклый или мениск | 25.4/38.1/41/50.8/63.5/100 | 10.6 |
| 38.1 | 2 | GaAs | Плоско-выпуклый или мениск | 25.4/38.1/41/50.8/63.5/100 | 10.6 |
Полуизолирующие линзы из арсенида галлия (GaAs) выделяются привлекательными свойствами превосходной прочности. Линза GaAs представляет собой альтернативу линзе ZnSe в CO2-лазерах непрерывного действия средней и высокой мощности. GaAs полезен в определенных обстоятельствах, когда важны прочность и долговечность. Твердость и прочность линз из GaAs делают их хорошим выбором там, где пыль или абразивные частицы имеют тенденцию накапливаться или бомбардировать оптическую поверхность. Подложки из других, более мягких материалов позволяют частицам внедряться в зеркала даже при использовании лучших покрытий.
Shalom EO предлагает стандартные и специальные зеркала GaAs, оптимизированные для CO2-лазеров и различных применений, включая линзы двух форм: плоско-выпуклые линзы GaAs и мениски GaAS. Плоско-выпуклые линзы являются более традиционным вариантом, если у вас менее строгие требования к сферической аберрации. Менисковые линзы спроектированы так, чтобы уменьшить дифракцию и аберрацию, гарантируя, что лазерный луч имеет минимальный диаметр пятна луча. Hangzhou Shalom EO также предлагает услуги по проектированию линз из GaAs в форме мениска. Указанные продукты могут быть адаптированы для достижения оптимальных оптических функций.
