Технические характеристики:
| Повреждать | ≤ 3,0 × 10-3 см-1 | Плоскостность | < λ/10 |
| Параллелизм | ≤ 10" | Перпендикулярность | ≤ 5’ |
| Качество поверхности | 10/5 (MIL-O-13830A) | Оптическое качество | Интерференционные полосы ≤ 0,125/дюйм |
| Размер | Диаметр: 2~18 мм, Длина 3～200 мм |
Размерные допуски | Диаметр: +0,000/-0,05 мм, длина ± 0,5 мм. Фаска:<0,1 мм при 45° |
| Покрытие | По желанию заказчика | ||
Кристаллы диффузионной связи, указанные в следующей таблице, доступны в Hangzhou Shalom EO:
| Склеивание комбинаций кристаллов | Концентрация легирования (атм) или оптическая плотность (см-1) | Диафрагма (мм) | Длина (мм) |
| YAG+Nd :YAG | Nd:0.6~1.2% | 2×2~20×20 | 2~200 |
| YAG+Cr4+ :YAG | 0.6~7 | 2×2~20×20 | 2~50 |
| Nd :YAG + Cr4+:YAG | Nd:0.6~1.2% / 0.6~7 | 2×2~20×20 | 2~200 |
| YAG+Nd :YAG+YAG | Nd:0.6~1.2% | 2×2~20×20 | 3~200 |
| YAG+Nd:YAG+Cr4+:YAG | Nd:0.6~1.2% / 0.6~7 | 2×2~20×20 | 3~200 |
| YAG+Nd:YAG+Cr4+:YAG+YAG | Nd:0.6~1.2% / 0.6~7 | 2×2~20×20 | 5~200 |
| Cr:YAG+Nd:Ce:YAG | 0.6-7/Nd:0.9~1.3% Ce:Nd=1:10 | 2x2~10x10 | 5~130 |
| YAG+Cr4+:YAG+Nd:Ce:YAG+YAG | 0.6~7/Nd:0.9~1.3%, Ce:Nd=1:10 | 2×2~10×10 | 5~130 |
| YAG+Cr4+:YAG+Nd:Ce:YAG+YAG |
Nd:0.1~3% | 2x2~10x10 | 1~20 |
| YVO4+Nd:YVO4+YVO4 | Nd:0.1~3% | Dia2~10 | 3~20 |
Некоторые примеры стержней для диффузионной сварки в качестве справочных материалов:
| Модули диффузионных кристаллов | Типы диффузионной сварки | Описания |
| SHYAG-B-D6.35x105-T20 | Nd:YAG+Cr:YAG | Nd:YAG D6.35x105mm; HR1064nm Cr:YAG T0=20%; PR=40% |
| SHYAG-B-D3x50-T40 | Nd:Ce:YAG+Cr:YAG | Nd:YAG D3x50mm; HR1064nm Cr:YAG T0=40%; PR=40% |
| SHYAG-B-D3x10-T40 | Nd:YAG+Cr:YAG | Nd:YAG D3x7.5mm; HR1064nm Cr:YAG T0=40%; PR=40% |
| SHYAG-B-D3x10-T45 | YAG+Nd:YAG+Cr:YAG | YAG D3x0.7mm; HR1064nm; Nd:YAG D3x7.3mm; Cr:YAG T0=45; PR=45% |

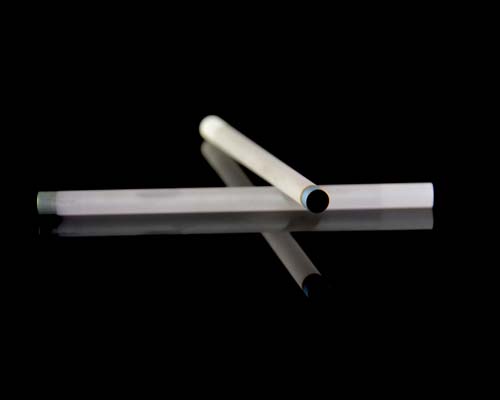

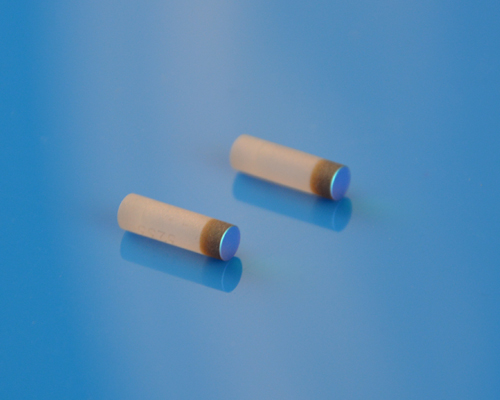

Кристаллы диффузионной связи — это составные лазерные кристаллы, состоящие из двух, трех или более частей кристаллов с различными характеристиками легирования, где составные части объединяются с помощью метода, называемого диффузионной связью, то есть диффузии атомов через границу раздела. В процессе склеивания границы кристаллов полируются до достижения сверхвысокой плоскостности, при этом процесс не требует использования клеев. Существуют различные подходы к соединению кристаллов, в том числе композитные кристаллы с различными легирующими добавками, нелегированные торцевые заглушки на коротком лазерном стержне, кристаллические пластины с различной концентрацией легирующих примесей и т. д. Композитная конструкция кристаллов имеет уникальные преимущества, например, нелегированные торцевые заглушки. на коротком лазерном стержне можно повысить термическую выносливость и снизить силу эффекта термолинзы. По сравнению с обычными лазерными кристаллами, лазерные кристаллы с диффузионной сваркой способствуют повышению масштабируемости мощности, энергоэффективности, качества луча лазеров, а также улучшению механических и термических свойств. Более того, этот метод диффузионной сварки может не только значительно улучшить общие характеристики лазера, но также способствует упрощению лазерных модулей, обеспечивая доступ к компактным конструкциям.
Hangzhou Shalom EO предлагает широкий выбор кристаллов диффузионной сварки, включая YAG+Nd:YAG, YAG+Cr4+:YAG, Nd:YAG + Cr4+:YAG, YAG+Nd:YAG+YAG, YAG+Nd:YAG+Cr4+:YAG. , YAG+Nd:YAG+Cr4+:YAG+YAG, Cr:YAG+Nd:Ce:YAG, YAG+Cr4+:YAG+Nd:Ce:YAG+YAG, YVO4+Nd:YVO4+YVO4, которые вы можете проверить Подробности в разделе Модули или Типы. Различные размеры, процент легирования и покрытия могут быть адаптированы по запросу.
