Сборки ИК-окон для термографической инспекции

Осмотр необходим для электроустановок большой мощности и высокого напряжения во избежание возможных аварий; Тепловидение оказалось оптимальным и эффективным способом для этого применения. В некоторых странах тепловизионное обследование является обязательным при страховании от несчастных случаев. В некотором промышленном оборудовании, таком как высокотемпературная металлургическая печь, необходимо использовать тепловое изображение для наблюдения за температурой внутри. Инфракрасное окно в сборе необходимо установить на корпусе электрического и промышленного оборудования в качестве смотрового окна для тепловизионной камеры.

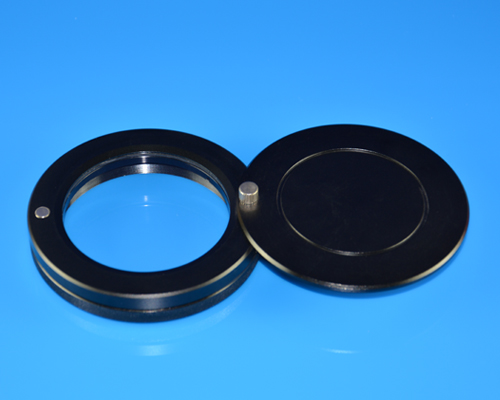

Hangzhou Shalom EO предлагает стандартные и специальные сборки инфракрасных смотровых окон. CaF2, BaF2 и германий являются кандидатами на подложки для оконной оптики диаметром 60 мм, 75 мм и 100 мм с хорошей передачей данных для проверки тепловизионными камерами. Используется металлический корпус из анодированного алюминия со стандартной конструкцией IP67, простой в установке и обслуживании.

Свойства материалов:

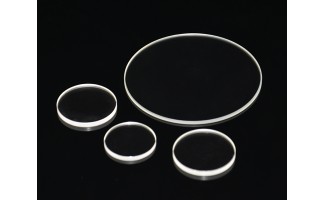

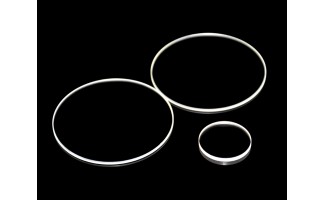

Кристаллы фторида (CaF2 и BaF2) были наиболее часто используемыми материалами для инфракрасных окон. Оба они гигроскопичны, передача влаги ухудшится из-за поглощения влаги, но на поверхности окон имеется защитное покрытие Hangzhou Shalom EO, чтобы улучшить его влагостойкость. CaF2 имеет хорошую передачу в диапазоне 0,2–8 мкм, охватывает диапазон от УФ до LWIR, его часто используют в окнах смотрового окна в распределительном шкафу электропитания. BaF2 имеет лучшую передачу (0,3-12 мкм), его часто используют в нефтяной промышленности.

Германий и ZnSe являются одними из лучших доступных широкополосных инфракрасных передатчиков. Германий с покрытием BBAR обеспечивает хорошую передачу на длине волны 1,8–23 мкм, что охватывает диапазон MWIR 3–5 мкм и LWIR 7–14 мкм. Для применения в тихой среде доступно своего рода алмазное покрытие для улучшения его свойств. Стоимость кристаллов германия и ZnSe относительно высока, они используются в военной и других областях с высокими требованиями.

Для применений MWIR (3-5 мкм) или средних волн сапфир является хорошим кандидатом из-за его хорошей передачи в диапазоне длин волн 0,2-5,5 мкм и невероятной долговечности (большая твердость). Кристаллы кремния также являются хорошей альтернативой для В приложениях MDIR он имеет хорошую передачу на расстоянии 1,4–6 мкм и дешевле, чем сапфир.

Ресурсы:

Примечания по применению:
Шаги установки:
• Шаг 1. Рассчитайте и решите положение, в котором будут установлены окна, в соответствии с углом обзора тепловизионной камеры;
• Шаг 2. Просверлите отверстие по размеру оконной конструкции;
• Шаг 3. Установите все сборки Windows;
• Шаг 4. Откройте защитную крышку и проведите проверку.

Выберите подходящие материалы кристаллов для ваших применений:
При выборе материалов для кристаллов следует учитывать несколько факторов: диапазон длин волн, окружающая среда (температура, влажность, вибрация и т. д.) и стоимость. Вот спецификация материалов для вашей справки.
