Технические характеристики:
| Материалы | Кристаллы фторида кальция ИК-класса | Диафрагма | >90% |
| Допуск размера | +0,0/-0,2 мм | Допуск по толщине | +/- 0,1 мм |
| Качество поверхности | 60/40 С/Д | Параллелизм | 1 угловая минута |
| Фаска | 0,3-0,5 мм x 45 градусов | Покрытие | Дополнительное защитное покрытие |
Физические и оптические свойства:
| Диапазон передачи | от 0,13 до 10 мкм | Показатель преломления | 1,39908 при 5 мкм (1) (2) |
| Потеря отражения | 5,4% при 5 мкм | Коэффициент поглощения | 7,8 x 10-4 см-1 при 2,7 мкм |
| Пик Рестстрален | 35 мкм | дн/дТ | -10.6 x 10-6 /°C (3) |
| dn/dμ = 0 | 1,7 мкм | Плотность | 3,18 г/см3 |
| Температура плавления | 1360°C | Теплопроводность | 9,71 Вт·м-1 К-1 (4) |
| Тепловое расширение | 18.85 x 10-6 /°C (5)(6) | Твердость | Кнуп 158,3 (100) с индентором 500 г |
| Удельная теплоемкость | 854 Дж кг-1 К-1 | Диэлектрическая постоянная | 6,76 при 1 МГц (7) |
| Модуль Юнга (E) | 75,8 ГПа (7) | Модуль сдвига (G) | 33,77 ГПа (7) |
| Объемный модуль (К) | 82,71 ГПа (7) | Эластичные коэффициенты | C11 = 164 C12 = 53 C44 = 33.7 (7) |
| Видимый предел упругости | 36,54 МПа | Коэффициент Пуассона | 0.26 |
| Растворимость | 0,0017 г/100 г воды при 20°C | Молекулярная масса | 78.08 |
| Класс/Структура | Кубическое (111) расщепление |

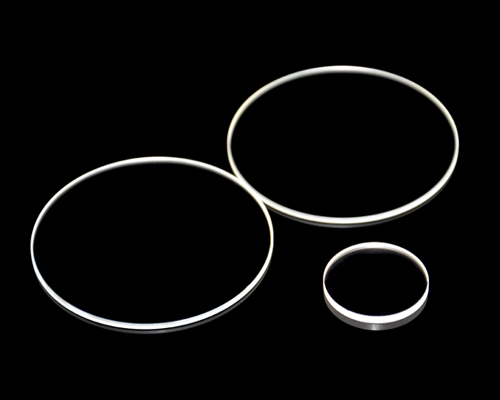

Окна из фторида кальция (CaF2), характеризующиеся высоким средним пропусканием в диапазоне длин волн от глубокого УФ до ближнего ИК-диапазона (180 нм-8 мкм) и низкими коэффициентами поглощения, пригодны для применения в УФ-, визуальном и ИК-диапазонах. CaF2 имеет низкую хроматическую аберрацию по сравнению с другими ИК-материалами, поэтому материал демонстрирует отличные функциональные возможности визуализации. Фторид кальция также обладает преимуществами высокого порога повреждения и химической стойкости. Его групповая дисперсия скоростей (GVD) является самой низкой среди ИК-передатчиков, поэтому CaF2 также рекомендуется для фемтосекундных ИК-систем.
Ханчжоу Шалом ЭО предлагает окна из фторида кальция с защитным покрытием и окна в сборе с металлическими держателями. Эти продукты необходимы для спектроскопов или флуоресцентной визуализации/термографии, а подложки с окнами без покрытия отлично подходят для эксимерного лазера.
Кривые:
Кривая пропускания окон CaF2 различной толщины
