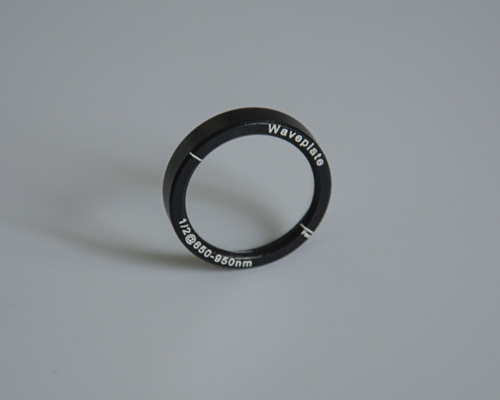

Оптически контактные волновые пластины нулевого порядка

  • Оптически контактная, бесклеевая структура
  • Широкий рабочий диапазон длин волн и высокая температурная стабильность.
  • Высокий порог повреждения (>500 МВт/см2) и отличная ровность поверхности.
  • Диапазон длин волн: 200–2000 нм для кварца и 190–7000 нм для MgF2.
  • Антибликовое покрытие (R<0,2%)
  • Лучшая устойчивость замедления, чем у волновых пластин низкого порядка.
Inquire Us

Технические характеристики:

Материал Кварц Диапазон длин волн 190-7000мм
Допуск размера ±0,1 мм Качество поверхности 20/10 С/Д
Параллелизм <1 угловая секунда Допуск на замедление < λ/500
Чистая диафрагма >90% Порог урона >500 МВт/см2
Покрытие AR-покрытие Устанавливать Черный анодированный алюминий

Модули или типы:

Стандартная длина волны:

355 нм, 532 нм, 632,8 нм, 780 нм, 808 нм, 850 нм, 980 нм, 1064 нм, 1310 нм, 1480 нм, 1550 нм

  • Оптически контактный
  • AR-покрытие, R<0,2%
  • Высокий порог урона
  • Лучшая ширина температурного диапазона
  • Широкая полоса пропускания длин волн



Волновые пластины нулевого порядка с оптическим контактом
Четвертьволновые пластины № по каталогу Полуволновые пластины № по каталогу Диаметр (мм)
WPO410 WPO210 10
WPO412 WPO212 12.7
WPO415 WPO215 15
WPO420 WPO220 20
WPO425 WPO225 25
WPO430 WPO230 30

Волновая пластина нулевого порядка, состоящая из волновой пластины из кварца или фторида магния с ортогонально выровненными оптическими осями, является предпочтительным кандидатом для применений, требующих более высокой стабильности длины волны и температуры, чем волновые пластины низкого или множественного порядка. В отличие от волновых пластин множественного порядка, которые создают заданное дробное запаздывание вместе с несколькими числами запаздывания на полную длину волны, волновые пластины нулевого порядка производят точное интересующее запаздывание. Волновая пластина нулевого порядка построена так, что быстрая ось одной пластины совмещена с медленной осью другой. Полученное чистое замедление является функцией разницы в толщине двух пластин. Используя структуру двойных волновых пластин, волновая пластина нулевого порядка эффективно компенсирует неблагоприятную чувствительность запаздывания, поскольку мешающие сдвиги замедления в первой пластине будут компенсироваться после выхода света из второй пластины, что делает волновые пластины нулевого порядка существенно менее чувствительными к изменениям в температуры и длины волны, чем их аналоги многопорядков. Однако изменения угла падения все равно будут влиять на фазовую задержку.

Поверхности волновой пластины с оптическим контактом полируются с высокой точностью для получения чрезвычайно высокого качества поверхности (параллельность <1 угловой секунды), так что две пластины склеиваются вместе под действием межмолекулярных сил вместо использования клея. Без клея, связующего или каких-либо других клеев волновые пластины с оптическим контактом могли бы сохранять физические и оптические свойства, а также сыпучие твердые вещества. Также отсутствие клея снижает риск размытия проема в результате плавления клея при высоких температурах.Однако учтите, что превосходное качество поверхности также подразумевает более высокую чувствительность к загрязнениям и царапинам. Хотя высокоточная полировка, необходимая для оптически спроектированной структуры, требует строгой производственной процедуры, что неизбежно повышает себестоимость производства, вы все равно можете купить ее в Шалом ЭО по довольно выгодным ценам.

Hangzhou Shalom EO предлагает полуволновые пластины нулевого порядка с оптическим контактом, четвертьволновые пластины нулевого порядка и октадические волновые пластины нулевого порядка. Волновые пластины полунулевого порядка с замедлением лямбда/2 могут вращать плоскость поляризации линейно поляризованного света. Волновые пластины четверти нулевого порядка часто выбираются для преобразования линейно поляризованного света в свет с круговой поляризацией и наоборот. В то время как октадическая волновая пластина обеспечивает задержку лямбда/8, она широко применяется в нелинейных оптических системах, оптических системах временного мультиплексирования, оптических датчиках, специальных интерферометрах, синхронных фазовращателях и т. д.

Волновые пластины нулевого порядка с оптическим контактом, изготовленные из кварца (подходящего для диапазона длин волн 200–2000 нм) или фторида магния (MgF2) (подходящего для диапазона длин волн 190–7000 нм), доступны в индивидуальных версиях.


Часто задаваемые вопросы:

Вот несколько типичных вопросов и ответов о волновых пластинах, которые могут быть полезны покупателям. Приведенное ниже содержание представляет собой обобщенную версию. Если вы хотите узнать больше, ознакомьтесь с нашим Введением в волновые пластины и замедлители.

Как работает волновая пластинка?

Волновые пластины и замедлители являются важными оптическими компонентами для управления и изменения состояния поляризации лазерного света.

Волновые пластины обычно изготавливаются из двулучепреломляющих кристаллов, таких как кварц и фторид магния. (Существуют также замедлители, изготовленные из материалов, не являющихся двулучепреломляющими. Прекрасным примером является ромбовидный замедлитель Френеля, который обычно изготавливается из BK7, кварца, плавленого под действием УФ-излучения, или ZnSe, реализуя фазовую задержку за счет использования полного внутреннего отражения. Замедление, создаваемое Ромб Френеля зависит практически исключительно от показателя преломления и геометрии призмы.

Анизотропия этих кристаллических материалов приводит к разделению одного светового луча на два световых луча при попадании на границу раздела. Два разделенных световых луча сталкиваются с разными показателями преломления: один, называемый обыкновенным лучом, который определяется обычным показателем преломления, а другой, называемый необыкновенным лучом, который регулируется чувствительным к направлению необыкновенным показателем преломления. Направление поляризации обоих лучей всегда перпендикулярно друг другу.

Волновые пластинки специально нарезаны так, чтобы их оптическая поверхность была параллельна их оптической оси. Обыкновенный луч и необыкновенный луч будут иметь разные показатели преломления и, следовательно, двигаться с разными фазовыми скоростями. Ось, по которой поляризованный электрический вектор движется с большей скоростью (Vfast=c/Nfast), определяется как быстрая ось. Ось, в которой электрический вектор движется с меньшей скоростью (Vslow=c/Nslow), является медленной осью. Две оси всегда ортогональны.

Когда световой луч проецируется перпендикулярно поверхности волновой пластинки, разные фазовые скорости двух компонентов естественным образом приводят к фазовой задержке между быстрыми и медленными компонентами, при этом медленные компоненты будут отставать на несколько фаз (или долю фазы). за быстрой составляющей. Величина фазовой задержки называется Задержкой. Замедление волновой пластинки можно сформулировать следующим образом:



ReTardation=2πL(Nslow-Nfast)/λ



Где L — расстояние, пройденное падающим светом (толщина волновой пластинки), Nfast и Nslow — показатели преломления вдоль быстрой и медленной оси соответственно.

Значение замедления может быть записано в различных формах, например, «полуволновое» замедление эквивалентно значению замедления в π радиан или лямбда/2.

Из приведенного выше уравнения можно легко сделать вывод, что путем сознательного проектирования толщины волновых пластин можно получить желаемое замедление. Однако, помимо толщины волновой пластинки, на величину замедления будут влиять и другие внешние факторы, например, длины волн падающего света, температура рабочей среды, угол падения и т. д. Изменения замедления, вызванные внешними факторами часто вызывают беспокойство и вред, и производители стараются изо всех сил избегать этого.

Найти топоры?

Поиск быстрой оси каждой волновой пластины является важным шагом при использовании волновых пластин. Все установленные волновые пластины, предлагаемые Shalom EO, спроектированы так, что их быстрые оси обозначены прямым светом на креплении. В то время как быстрая ось в несмонтированных версиях отмечена непосредственно на волновых пластинах. Однако, возможно, что оси не указаны или показания размыты, существует простой метод, который поможет вам найти оси, которые подходят для волновых пластин со всеми значениями запаздывания. Сначала поместите поляризатор перед лазерным устройством, наклоните поляризатор до тех пор, пока свет не погаснет, затем вставьте волновую пластинку между лазерным устройством и поляризатором, поверните волновую пластинку так, чтобы в конечном итоге выходной световой поток все еще был погашен — и альт! вы успешно нашли ось!

Корректировки?

Кроме того, может случиться так, что вы обнаружите, что купленные вами волновые пластины не обеспечивают точно заданного замедления. Причин много: например. волновые пластины не предназначены для интересующей вас длины волны, или на задержку влияют внешние факторы, такие как температура. Небольшие отклонения можно изменить, повернув плоскость поляризации в сторону быстрой или медленной оси волновой пластинки. Перемещение к быстрой оси уменьшает задержку, а движение к быстрой оси увеличивает задержку. Попробуйте оба направления и продолжайте проверять улучшения с помощью поляризаторов.

Кривые замедления:

Следующие графики иллюстрируют замедление волновых пластин нулевого порядка в диапазонах длин волн.

1. Полуволновые и четвертьволновые пластины нулевого порядка с длиной волны 355 нм.

355nm Zero Order Half Waveplates and Quarter Waveplates retardation curve


2. Полуволновые и четвертьволновые пластины нулевого порядка с длиной волны 532 нм.

532nm Zero Order Half Waveplates and Quarter Waveplates retardation curve


3. Полуволновые и четвертьволновые пластины нулевого порядка с длиной волны 633 нм.

633nm Zero Order Half Waveplates and Quarter Waveplates retardation curve


4. Полуволновые и четвертьволновые пластины нулевого порядка с длиной волны 780 нм.

780nm Zero Order Half Waveplates and Quarter Waveplates retardation curve


5. Полуволновые и четвертьволновые пластины нулевого порядка с длиной волны 800 нм.

800nm Zero Order Half Waveplates and Quarter Waveplates retardation curve


6. Полуволновые и четвертьволновые пластины нулевого порядка с длиной волны 1030 нм.

1030nm Zero Order Half Waveplates and Quarter Waveplates retardation curve


7. Полуволновые и четвертьволновые пластины нулевого порядка с длиной волны 1064 нм.

1064nm Zero Order Half Waveplates and Quarter Waveplates retardation curve


8. Полуволновые и четвертьволновые пластины нулевого порядка с длиной волны 1310 нм.

1310nm Zero Order Half Waveplates and Quarter Waveplates retardation curve


9. Полуволновые и четвертьволновые пластинки нулевого порядка с длиной волны 1550 нм.

1550nm Zero Order Half Waveplates and Quarter Waveplates retardation curve

Руководство покупателя по волновым пластинам и замедлителям


waveplate selection guide


Понимание различных типов волновых пластин и замедлителей так же важно, как и понимание принципа их работы, особенно для покупателей. Не волнуйтесь, Шалом Э.О. отредактировал для вас краткое руководство, после прочтения которого вы, возможно, получите более ясное и глубокое понимание волновых пластин.



Волновые пластины низкого порядка или волновые пластины множественного порядка

Из-за трудностей на этапе производства может быть сложно произвести большое количество сверхтонких волновых пластин, которые обеспечивают именно желаемое фракционное замедление. Волновые пластины низкого порядка или волновые пластины множественного порядка относительно толстые и создают желаемое замедление с несколькими дополнительными длинами волн фазовой задержки. Поскольку световые волны периодически повторяются, полуволновая пластинка низкого порядка, которая создает фазовую задержку лямбда/2 плюс 3 дополнительных лямбды, также может функционировать как полуволновая пластинка. Слово «Порядок» здесь относится к количеству генерируемых дополнительных длин волн. В этом тексте волновая пластина низкого порядка лучше, чем волновая пластина нескольких порядков, потому что она создает меньшую фазовую задержку и ее замедление более точное. Однако избыток замедления также означает, что они гораздо более чувствительны к изменениям длины волны, температуры или угла поворота, чем их аналоги нулевого порядка.

Вообще говоря, если вы ищете дешевые волновые пластины для оптовой покупки для приложений с одной длиной волны, то волновые пластины низкого порядка как раз для вас. Shalom EO предлагает волновые пластины низкого порядка из двух вариантов материалов (кварц для видимого и ближнего ИК-спектра или MgF2 для больших длин волн до 7000 нм).

Волновые пластины нулевого порядка

Волновые пластины нулевого порядка, по существу, состоят из двух волновых пластин множественного или низкого порядка, оси которых ортогонально выровнены (совмещая быструю ось одной волновой пластины с медленной осью другой), результирующее замедление представляет собой разницу между двумя отдельными замедлениями, создаваемыми соответственно две составляющие волновые пластинки. Объединив вместе две одиночные волновые пластины, волновые пластины нулевого порядка эффективно компенсируют влияние внешних факторов (изменение длины волны, температура окружающей среды) на замедление, что означает, что замедление будет гораздо более постоянным по сравнению с волновыми пластинами низкого порядка, что делает их подходящими для приложений, включающих расширенная длина волны. Тем не менее, они все еще могут иметь довольно восприимчивую реакцию на изменения угла падения.

Shalom EO предлагает три типа волновых пластин нулевого порядка: волновые пластины нулевого порядка с воздушным зазором, волновые пластины нулевого порядка с оптическим контактом и цементированные волновые пластины нулевого порядка NOA61. Хотя склеенные волновые пластины нулевого порядка являются распространенной альтернативой, для операций с высокими энергиями рассмотрите волновые пластины нулевого порядка с воздушным интервалом и волновые пластины нулевого порядка с оптическим контактом, поскольку эти два типа имеют относительно более высокий порог повреждения, чем сцементированные версии.

Волновые пластины истинного нулевого порядка


Волновые пластины истинного нулевого порядка представляют собой волновые пластины однопластинчатой ​​структуры и обеспечивают именно необходимое замедление, поэтому их толщина обычно составляет всего несколько микрометров. Несмотря на то, что требуется относительно строгая обработка, уменьшенная толщина способствует более высокому постоянству замедления при изменениях длины волны или климатических изменениях, чем обычные волновые пластины нулевого порядка. Shalom EO предлагает волновые пластины истинного нулевого порядка, изготовленные из кварца (для 532–3000 нм) или MgF2 (для длинноволновых применений в диапазоне 3000–7000 нм). Версии с одной пластиной относительно хрупкие, но имеют высокий порог повреждения, в то время как версии с цементацией BK7. С подложками очень легко обращаться, но они имеют более низкий порог повреждения.

Ахроматические волновые пластины

Ахроматические волновые пластины состоят из одной волновой пластины MgF2 и одной кварцевой волновой пластины с ортогонально выровненными осями, свойства двойного лучепреломления которых дополняют друг друга, обеспечивая необходимое фокусное расстояние при минимизации хроматической дисперсии. Благодаря этому подходу существенно снижается внутреннее влияние смещения длины волны на запаздывание, что делает ахроматические волновые пластинки даже более постоянными по запаздыванию, чем волновые пластинки нулевого порядка, что делает их незаменимыми для различных широкополосных приложений, охватывающих широкие спектральные диапазоны (например, от 900 до 2000 нм). Двумя примерами применения являются перестраиваемые лазерные источники, фемтосекундные лазерные системы и т. д.

Суперахроматические волновые пластины

Суперахроматические волновые пластины — это фактически обновленная версия ахроматических волновых пластин. Принцип работы суперахроматических волновых пластинок такой же, как описанный для ахроматических волновых пластин. Суперахроматические волновые пластинки также состоят из двух кристаллических материалов (например, кварца и фторида магния), но вместо двух, как в случае ахроматических волновых пластинок, они состоят из шести одиночных волновых пластинок (три из кварца, три из MgF2), результат чрезвычайно плоское запаздывание в еще более широком диапазоне длин волн.



Ромбические замедлители Френеля

Ромбические замедлители Френеля работают по совершенно другому принципу, помимо использования двойного лучепреломления. Ромб Френеля вводит разность фаз между компонентами света за счет полного внутреннего отражения. Когда свет проецируется на границу раздела, электрическое поле световой волны разделяется на две перпендикулярные компоненты: s-компоненту и p-компоненту. Ромбам стратегически придана форма правильного параллелепипеда, так что при тщательно выбранном угле падения компонент p будет изменяться на лямбда/8 относительно компонента s при каждом полном внутреннем отражении. Когда свет появляется после двух полных внутренних отражений, компонент p в конечном итоге будет опережать компонент s на лямбда/4, таким образом реализуя ту же функцию четвертьволновой пластинки. При изготовлении полуволнового ромба Френеля замедлителя два ромба склеиваются последовательно, чтобы предотвратить отражения на границе раздела.

Ромбы Френеля обычно изготавливаются из стеклянных материалов, которые не обладают двойным лучепреломлением, типичными тремя из них являются BK7, кварцевый сплав, плавленый УФ-излучением, или ZnSe. Поскольку замедление, вносимое ромбом, связано с показателем преломления, который лишь незначительно меняется в широком диапазоне длин волн, ромбовидные замедлители Френеля имеют даже более широкие возможности длины волны, чем другие широкополосные волновые пластины, такие как ахроматические волновые пластины.

Волновые пластины с двойной длиной волны

Волновые пластины с двойной длиной волны вводят два значения замедления для двух длин волн за счет подбора показателя преломления на разных длинах волн. Волновые пластины с двойной длиной волны особенно полезны при использовании в сочетании с другими чувствительными к поляризации компонентами для разделения коаксиальных лазерных лучей разных длин волн или повышения эффективности преобразования твердотельных лазеров ГВГ. Кроме того, в системах THG также можно применять волновые пластины с двойной длиной волны. Волновые пластины с тройной длиной волны также могут быть настроены компанией Shalom EO по вашему запросу.
