Технические характеристики:
| Длина волны | 450-650 нм, 650-950 нм, 900-1200 нм, 1200-1600 нм | поляризация | T/R=46/46, |Ts-Tp|<5%, |Rs-Rp|<5% |
| Качество поверхности | 60/40, 40/20, С/Д | Отклонение луча | <3 угловых минут |
| Искажение волнового фронта | <λ/4@633 нм | Чистая диафрагма | >80% центрального диаметра |
| Материал | K9 | Измерение | 10.0x10.0x10.0мм 12.7x12.7x12.7мм 15.0x15.0x15.0мм 20.0x20.0x20.0мм 25.4x25.4x25.4мм |

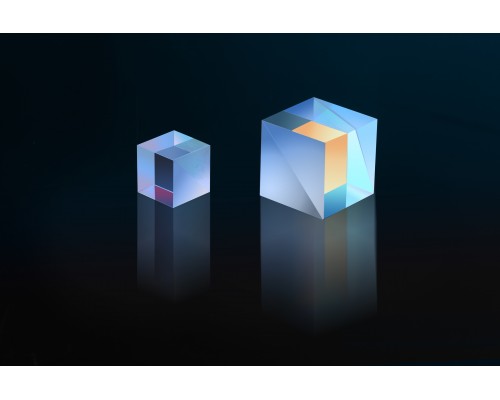

Неполяризационный светоделительный куб представляет собой кубический оптический элемент, состоящий из пары прямоугольных треугольных стеклянных блоков, имеющих структуру, аналогичную его поляризационным аналогам. Неполяризующие кубы светоделителей часто назначаются для разделения света в соотношении 50/50 или в определенном соотношении без изменения состояния поляризации падающего света. Одна из граней призм покрыта гибридным металло-диэлектрическим покрытием. Гибридное покрытие нечувствительно к поляризации, отражает и пропускает свет по определенной части. Это означает, что куб светоделителя может манипулировать коэффициентом ослабления с большей свободой, не беспокоясь о компонентах поляризации. Четыре другие стороны, через которые проникает и выходит свет, покрыты просветляющим покрытием для уменьшения потерь на отражение. Поэтому неполяризующий светоделитель будет отличным вариантом, когда необходимо сохранить исходное состояние поляризации падающего света. Однако содержание металла в гибридном покрытии означает, что элемент куба имеет гораздо более низкий порог повреждения, и что кубы неполяризующих светоделителей не так хороши при работе с мощными лазерами.
Hangzhou Shalom EO предлагает стандартные и индивидуальные неполяризационные светоделительные кубы с рядом полос пропускания, включая 450-650 нм (стандарт), 650-950 нм (по запросу), 900-1200 нм (по запросу) и 1200-1600 нм (по запросу) или другие полосы пропускания. . Мы используем прочное металлодиэлектрическое покрытие на границе раздела и противоотражающее покрытие на четырех сторонах. Наш неполяризующийся светоделительный куб имеет низкую поляризационную зависимость, коэффициент пропускания и отражения s-поляризации и p-поляризации находится в пределах 5%. Доступен большой выбор размеров, включая 10x10x10 мм, 12,7x12,7x12,7 мм, 15,0x15,0x15,0 мм, 20,0x20,0x20,0 мм и 25,4x25,4x25,4 мм.
Примечания по применению:
На рис. 1 показано, как работает неполяризующий светоделитель. Он почти нечувствителен к поляризации.
