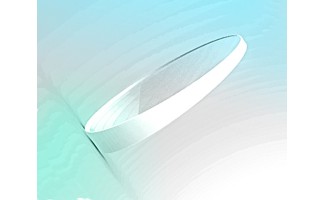

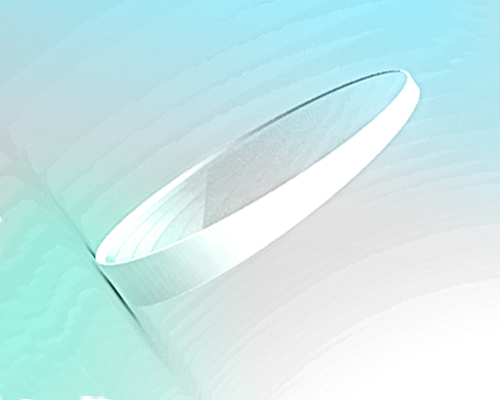

Клиновидная призма

Клиновая призма — это оптический компонент с небольшим углом между входной и выходной гранями. Клиновидные призмы отлично подходят для управления лазерным лучом, поскольку наклонная и плоская стороны позволяют клиновой призме отклонять свет в сторону более толстой части в заданные положения с определенными отклонениями. Чем больше угол клина, тем больше угол отклонения света, выходящего из призмы. Кроме того, вращение клиновой призмы вокруг оптической оси является отличным подходом к получению результатов сканирования кругового лазерного луча. Чтобы сделать установку в поворотное крепление более удобной, клиновым призмам часто придают круглую форму.

Клиновидные призмы можно использовать либо как одиночный элемент, либо парами (в этом случае пару клиновых призм также можно назвать парой призм Рисли). Как упоминалось выше, можно использовать одну клиновидную призму для отклонения лазерного луча на заданный угол или для отслеживания кругового светового пути в вертикальной плоскости. Парные клиновые призмы можно использовать для анаморфного формирования луча (т.е. для коррекции эллиптических лучей в круглые в лазерных диодах). Кроме того, вращая две клиновые призмы вместе с относительными скоростями вращения, можно добиться регулируемой величины отклонения света, при этом выходящий лазерный луч может быть расположен в произвольном направлении внутри конуса, который принимает падающий луч и центральную ось (т.е. , выход лазерного сканирования со спонтанным профилем луча возможен). или, другими словами, предположим, что α — это отклонение света от отдельной клиновой призмы, пара клиновых призм Рисли может направлять луч в любое место внутри круга, определяемого как угол 4α.

Компания Hangzhou Shalom EO предлагает готовые клиновые призмы из N-BK7 с углами отклонения от 2° до 10°. N-BK7 — флагманское стекло SCHOTT, соответствующее требованиям RoHS. Это боросиликатное кроновое стекло с низким показателем преломления и хроматической дисперсией. N-BK7 — один из наиболее распространенных в мире оптических материалов для производства оптики премиум-класса, обладающий исключительным пропусканием света в диапазоне 0,35–2,0 микрон, достойной механической прочностью и высокой химической инерцией. N-BK7 также раскрывает свои преимущества в таких аспектах, как высокая устойчивость к царапинам, низкое содержание пузырьков и включений. Компания Shalom EO производит N-BK7 от SCHOTT, а наши клиновые призмы, изготовленные из N-BK7, демонстрируют надежную работу и многообещающий срок службы.

Варианты покрытия клиновых призм Shalom EO включают покрытия без покрытия или просветляющие покрытия с различной шириной полосы пропускания: просветляющее покрытие 350–700 нм, просветляющее покрытие 650–1050 нм и просветляющее покрытие 1050–1700 нм. Шалом Э.О. последовательно инвестирует в развитие передовых технологий, направленных на создание сильной производственной линии. Все клиновые призмы имеют диаметр 25,4 мм и стандартизированы для удобства монтажа. Мы также предоставляем клиновые призмы по индивидуальному заказу. Вы можете проверить характеристики, щелкнув жирный текст.

Примечания по применению:

1. Клиновая призма может использоваться как одиночный элемент, так и парами. Действуя отдельно, клиновые призмы можно использовать для управления лучом, где степень углового отклонения часто незначительна. (См. рис. 1 ниже). Одинарную клиновую призму также можно установить во вращающееся крепление, чтобы путем вращения клиновой призмы вокруг оптической оси можно было сформировать круг, очерченный с помощью отклоненного луча.

Рисунок 1. Показано, как клиновая призма управляет лучом.

2. Если предполагается использовать клиновые призмы, например пары клиновых призм или пары призм Рисли, то клинья призм должны быть выровнены в исходное положение, где более толстые секции расположены вертикально. Активируйте вращающееся крепление, пока клиновые призмы вращаются с одинаковой скоростью и в одном направлении, очерченный круг будет иметь радиус, который в два раза больше, чем радиус круга в случае одиночной клиновой призмы.

Рисунок 2. Показаны результаты кругового лазерного сканирования, реализованные с использованием пары клиновых призм.

Характеристики:
