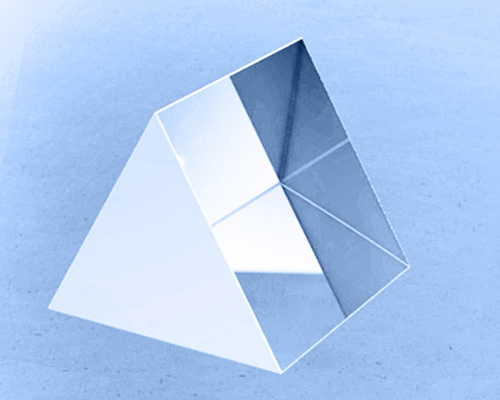

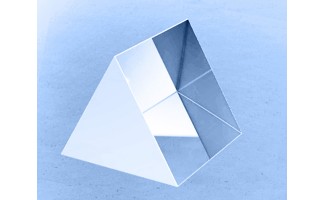

Равносторонняя призма

Равносторонняя призма — это треугольная призма с тремя одинаковыми длинами сторон и углами при вершине 60°. В отличие от прямоугольной призмы, которая часто используется для наблюдения полного внутреннего отражения или измерения критического угла в волоконной оптике, равносторонние призмы часто используются для дисперсионных целей (т. е. разделения источника белого света на спектр нескольких цветов). В зависимости от материалов подложки равносторонние дисперсионные призмы могут быть выбраны для разделения различных спектральных областей. В некоторой степени равносторонняя призма функционирует так же, как дифракционная решетка, только призмы обеспечивают лучшую яркость, большую выносливость к мощности и меньше проблем, связанных с более высокими порядками.

На этой странице представлены запасные равносторонние призмы Shalom EO, изготовленные из SCHOTT F2, CaF2 и УФ-плавленого кварца.

F2 — это код стекла от немецкой элитной корпорации SCHOTT. Это флинтглас с исключительным оптическим пропусканием от 0,37 до 2,3 микрон. Равносторонние призмы F2 отлично подходят для дисперсионных целей благодаря низкому числу Абе и высокому преломлению. Они также демонстрируют выдающуюся химическую инертность. (Когда P-поляризованный свет проецируется на равностороннюю призму под углом минимального отклонения, потери на отражение этой поляризации будут небольшими даже без покрытия AR).

Фторид кальция (CaF2) является превосходным оптическим материалом с высоким пропусканием в диапазоне от 180 до 8000 нм с низким уровнем флуоресценции. CaF2 часто используется в приложениях в УФ- и ИК-спектрах. CaF2 имеет заметное значение LIDT (порог повреждения, вызванного лазером), малый показатель преломления и низкое двулучепреломление. Кроме того, фторид кальция также демонстрирует более высокую механическую твердость и большую химическую стабильность, чем другие фторидные аналоги, в дополнение к тому, что CaF2 не склонен к расслаиванию и выдерживает термический удар. УФ-плавленый кварц — это превосходный УФ-пропускающий оптический стеклянный материал с превосходной скоростью пропускания УФ-волн, при этом он также прозрачен для видимого и ближнего ИК-излучения (диапазон пропускания 200–2200 нм). Тепловые свойства UVFS также замечательны, УФ-плавленый кварц устойчив к высоким температурам и не подвержен тепловому расширению. Другие достоинства линз из УФ-плавленого кварца включают в себя малое количество пузырьков/борозд, высокую однородность и преимущества двулучепреломляющих свойств.

Благодаря передовым технологиям производства и строгим стандартам контроля наша команда способна изготавливать равносторонние призмы высокой точности с допуском размеров ±0,15 мм, плоскостностью поверхности λ/10@632,8 нм и угловым допуском ±3 угловых минуты. В обычных условиях стандартные равносторонние дисперсионные призмы не имеют покрытия, но также могут быть изготовлены индивидуальные покрытия. Как опытный поставщик оптических компонентов, помимо имеющихся в наличии равносторонних призм, мы также способны поставлять индивидуальные равносторонние призмы с широким выбором материалов подложки, вариантов покрытия и спецификаций.

Примечания по применению:

Равносторонние дисперсионные призмы часто работают при минимальном угле отклонения. Этот угол часто получается, когда путь света внутри равносторонней призмы параллелен нижней грани равносторонней призмы, а угол входа равен углу выхода, измеренному относительно нормалей на соответствующих интерфейсах. Когда достигается минимальный угол отклонения, последующие выигрыши включают максимальную чистую апертуру и уменьшение потерь на отражение p-поляризации, поскольку угол падения при этом обстоятельстве теперь близок к углу Брюстера.

На рисунке 1 показано, как белый свет, падающий на равностороннюю призму, разделяется на несколько цветов.

На рисунке 2 показана внутренняя структура и контур равносторонней рассеивающей призмы.

Характеристики:
