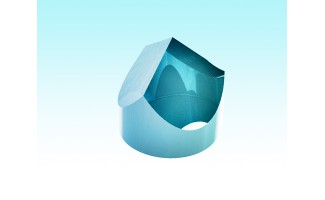

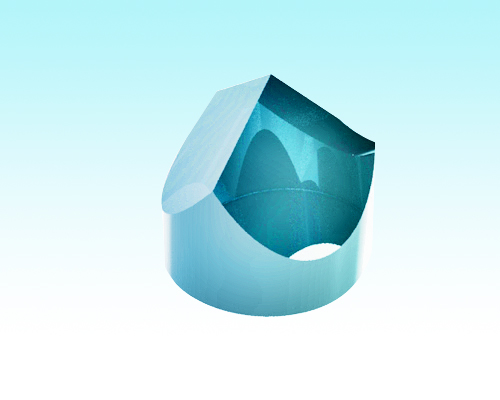

Ретрорефлектор углового куба — это оптический компонент, который заставляет выходящий свет выходить в направлении, параллельном направлению его входа, независимо от угла падения (т. е. отклоняет падающий свет на 180 градусов независимо от угла падения).
Хотя в названии «угловой кубический ретрорефлектор» присутствует слово «куб», по форме он не похож на куб. Призма углового куба состоит из трех граней сверху, ортогональных друг другу, образующих угол куба, и нижней входной грани, которая является плоской круглой и перпендикулярна диагонали куба. Принцип работы углового куба заключается либо в том, что свет трижды подвергается полному внутреннему отражению (TIR) на ортогональных гранях, перенаправляясь в исходное направление, либо через зеркальные отражения, в зависимости от того, покрыты ли отражающие грани. По сравнению с оптическими зеркалами, которые могут выполнять ту же задачу только при угле падения 90°, ретрорефлекторы углового куба имеют преимущества в тех случаях, когда точное угловое выравнивание затруднено. Параллелизмы, при которых возвращается свет, связаны с угловой точностью перпендикулярных крыш кубического ретрорефлектора: чем выше точность призмы, тем лучше параллельность пути света.
Обладая более чем 10-летним опытом и страстным стремлением, Шалом ЕО создал мощную производственную мастерскую, которая может предлагать различные виды индивидуальных и готовых световозвращателей углового куба, в том числе:
1. Стандартные угловые световозвращатели стандартного выбора.
2. Отражатели в форме усеченного уголка-куба, легкие и компактные.
3. Световозвращатели углового куба с боковым переносом с одной трехгранной отражающей гранью на одном конце призмы и двумя трехгранными отражающими гранями, образующими край крыши на другом конце, предназначены для применений, требующих бокового смещения луча.
4. Индивидуальные ретрорефлекторы с полыми углами, которые отлично работают в условиях низкого давления и уменьшают аберрации, возникающие из-за рассеивания стекла и колебаний температуры.
Что касается материала подложки, Shalom EO представляет широкий выбор, такой как N-BK7, кремнезем, плавленый УФ-излучением, и другие материалы оптического стекла. В настоящее время световозвращатели угловой куб N-BK7 находятся на складе, если вас интересуют другие материалы подложки, свяжитесь с нами. Как высокоотражающие покрытия, просветляющие покрытия, так и различные металлические покрытия, такие как серебряное покрытие, золотое покрытие и покрытия в видимом, УФ- и ближнем ИК-спектре, могут быть установлены на крыше или на входной поверхности в соответствии с вашими требованиями.
На рисунке 1 представлена простая диаграмма, иллюстрирующая путь света внутри углового кубического ретрорефлектора.
Характеристики:
| Материал | N- BK7 (стандартное) или другое нестандартное оптическое стекло | Допуск на размер | ±0,1 мм (стандартное) или нестандартное |
| Поверхность Качество | 40/20 S/D (стандартное) или пользовательское | Чистая диафрагма | >90 % или пользовательская |
| Плоскостность | <λ/4@632,8 нм (стандартная) или пользовательская | Угловой допуск | ±3 угловых минуты или по индивидуальному заказу |
| Скос | <0,2x45° или по индивидуальному заказу | Покрытие | без покрытия или индивидуальное |
