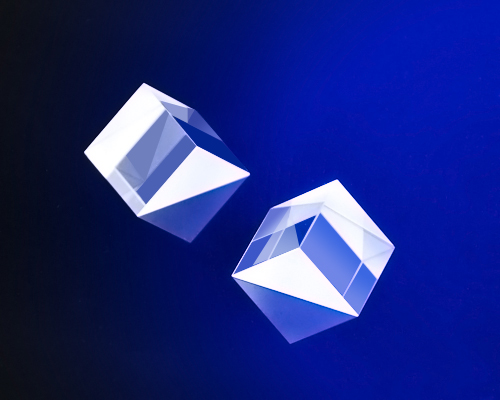

Треугольная призма с прямым углом

Прямоугольная призма представляет собой треугольный стеклянный блок с углом при вершине 90 градусов и двумя ортогональными сторонами. Призмы под прямым углом часто используются для изгиба траектории изображения или перенаправления света на 90° или 180°. Отклонение светового пути осуществляется с использованием принципа полного внутреннего отражения (TIR) ​​на границе раздела стекла и воздуха. Если выбрать другую входную сторону для проецирования света на прямоугольную призму, степень отклонения светового пути также изменится.

Если свет падает на перпендикулярную сторону прямоугольной призмы, он претерпевает перенаправление на 90 ° на пути света на грани гипотенузы и выходит на другую перпендикулярную сторону.В этой ситуации прямоугольная призма отлично подходит для применения в оптических устройствах, таких как перископы или телескопы. Когда необходимо реализовать отражение света под углом 90 градусов, прямоугольная призма может быть гораздо более экономичной альтернативой, чем диэлектрическое зеркало, благодаря более простому выравниванию. Если свет падает на гипотенузную сторону прямоугольной призмы, он совершает поворот на 90 градусов на пути распространения на первой стороне, а затем встречает еще один поворот на 90 градусов на второй стороне, что способствует повороту на 180 градусов. перенаправление света в целом. В этом случае прямоугольная призма позволяет повернуть свет назад, а прямоугольная призма, которая теперь становится отражателем на 180°, может использоваться как непереворачивающееся зеркало в бинокулярных конфигурациях.

Прямоугольные призмы обладают определенными преимуществами по сравнению с другими оптическими аналогами с аналогичными функциями. их гораздо проще монтировать и сгибать снаружи, чем наклонные зеркала в механическом контексте. Призмы под прямым углом также могут быть лучшим вариантом для наклонного зеркала при высоких акустических или инерционных нагрузках. Кроме того, прямоугольные призмы можно использовать в качестве ретрорефлектора, перенаправляя лучи обратно в том направлении, откуда они пришли, при условии, что не превышаются ограничения угла приема для TIR от лицевых сторон крыши.

На этой странице представлены готовые прямоугольные призмы Hangzhou Shalom EO. Доступны два материала подложки: N-BK7 или кремнезем, плавленый УФ-излучением. Размеры разнообразны, длина катетов колеблется в пределах 3-60 мм, а длина гипотенузы - в пределах 4,24-84,85 мм. Кроме того, эти стандартные прямоугольные призмы отличаются высокой точностью, а плоскостность поверхности строго ограничена λ/10 при 632,8 нм. В настоящее время стандартные призмы на нашем складе не имеют покрытия, однако вы также можете запросить варианты индивидуального покрытия и узнать соответствующую информацию в нашем каталоге нестандартных прямоугольных призм.

Shalom EO — это ведущая в отрасли команда с профессиональными знаниями в области оптики и лазеров. Благодаря строгому контролю качества и допусков, а также высокоточным методам полировки прямоугольные призмы Shalom EO минимизируют искажения волнового фронта, рассеяние и другие нежелательные дифракции. последствия.

Примечания по применению:

1. На рисунке 1 показано, что путь света отклоняется на 90 градусов, когда он проецируется на гипотенузу.

2. На рисунке 2 показано, что путь света отклоняется на 180 градусов, когда он проецируется на одну из ортогональных ветвей.

Характеристики:
