Сцинтилляционные экраны YAG(Ce)

Минимальная толщина 0,05 мм для отдельно стоящего экрана.
Минимальная толщина 0,01 мм для экрана, монтируемого на подложке.
Относительно высокая светоотдача.
Максимальный диаметр 100 мм.
Для обнаружения с высоким пространственным разрешением, РЭМ, мягкого рентгеновского излучения, УФ-излучения, ВУФ-излучения, обнаружения XUV-излучения.
Доступны нестандартные размеры и толщина, а также алюминиевое покрытие

Code	Size	Thickness	Surface Finish	Coating	Substrates or Mount	Unit Price	Delivery
532-001	Φ10мм	0.01мм	ЦСП	Никто	УФФС-подложка	Запросить	Запросить
532-002	Φ5.0мм	0.05мм	ЦСП	Никто	установлен	Запросить	Запросить
532-003	5.0x5.0мм	0.1мм	ЦСП	Никто	Никто	Запросить	2 недели
532-004	Φ10мм	0.1мм	ЦСП	Никто	Никто	Запросить	2 недели
532-005	10.0x10.0мм	0.1мм	ЦСП	Никто	Никто	Запросить	2 недели
532-006	Φ12.7мм	0.1мм	ЦСП	Никто	Никто	Запросить	2 недели
532-007	20.0x20.0мм	0.1мм	ЦСП	Никто	Никто	Запросить	2 недели
532-008	Φ25.4мм	0.1мм	ЦСП	Никто	Никто	Запросить	2 недели
532-009	Φ50.8мм	0.1мм	ЦСП	Никто	Никто	Запросить	Запросить
532-010	Φ100мм	0.1мм	ЦСП	Никто	Никто	Запросить	Запросить

Сцинтилляционный кристалл Ce: YAG обладает такими отличительными характеристиками, как высокая светоотдача (9000 Ф/МэВ) и быстрое время затухания (70 нс). Кроме того, поскольку пик излучения находится на длине волны 560 нм, YAG(Ce) хорошо подходит для ПЗС-сенсоров. Сцинтилляторы YAG(Ce) находят широкое применение в различных приложениях, таких как сканирующий электронный микроскоп (SEM), электронная визуализация, счетчики бета-частиц, рентгеновского излучения и визуализация. Он обладает выдающимися термическими и механическими характеристиками, что делает его идеальным для изготовления ультратонких экранов толщиной 0,01 мм. Тот факт, что кристаллы YAG(Ce) обладают высокой устойчивостью к электронам или ионам высоких энергий, способствует их широкому использованию для обнаружения высокоэнергетического излучения. Кроме того, Ce:YAG также имеет то преимущество, что он доступен в больших размерах, все эти преимущества в совокупности делают сцинтилляционный кристалл YAG, легированный церием, типичным неорганическим сцинтилляционным кристаллическим материалом. Процессы роста и отжига кристаллов Ce:YAG определяют практические свойства кристалла.

Тонкие плоские сцинтилляционные кристаллы Ce:YAG можно использовать непосредственно в качестве сцинтилляционных экранов с чрезвычайно высоким пространственным разрешением. Сцинтилляционные тонкие экраны используются для обнаружения пучков протонов, электронных лучей, рентгеновских лучей низкой энергии (или мягкого рентгеновского излучения), ультрафиолетового (УФ) света, глубокого ультрафиолетового (ДУФ) света, вакуумного ультрафиолетового (ВУФ) света. и экстремальное ультрафиолетовое (EUV или XUV) излучение. Ce:YAG широко используется в сканирующих электронных микроскопах (SEM), системах обнаружения мягкого рентгеновского излучения высокого разрешения и ультрафиолетовых лазерных системах.

Hangzhou Shalom EO предлагает в наличии и на заказ тонкие сцинтилляционные экраны и пластины YAG(Ce); они могут быть предоставлены в таких формах, как отдельно стоящие кристаллы, установка в алюминиевые держатели и приклеивание к подложкам из кварцевого стекла, полученного ультрафиолетовым излучением. Минимальная толщина составляет 0,05 мм для отдельно стоящих экранов и 0,01 мм для экранов с подложкой FS. Высокое качество поверхности 10/5 S/D и алюминиевое покрытие также являются дополнительными опциями. Кроме того, также доступны объемные кристаллы YAG (Ce).

Физические и химические свойства:

Кристаллическая структура	Кубический	Постоянная решетки	12,01 Å
Точка плавления	1970℃	Твердость по шкале Мооса	8,5
Плотность	4,56±0,04 г/см3	Удельная теплоемкость	0,59 Дж/г.см3 при 0–20 ℃
Модуль упругости	310 ГПа	Модуль Юнга	3,17×104 кг/мм2
Коэффициент Пуассона	0,3	Прочность на растяжение	0,13~0,26 ГПа
Тепловое расширение	[100]:8,2×10-6/℃@ 0~250℃	Термооптический коэффициент (dn/dT)	7,3×10-6/℃
	[110]:7,7×10-6/℃@0~250℃
	[111]:7,8×10-6/℃@0~250℃
Теплопроводность	14Вт/м/К при 20°C	Устойчивость к термическому удару	790 Вт/м
Теплопроводность	10,5 Вт/м/К при 100°C	Устойчивость к термическому удару	790 Вт/м
Растворимость	Нерастворим в воде, слабо растворим в кислотах.

Свойства мерцания:

Пик выбросов (нм)	530	Светоотдача (Ф/МэВ)	9000
Показатель преломления @ пик излучения	1,82	Время затухания (нс)	70
Коэффициент качества (LR/t)	138,5	Эффективный атомный номер (Zeff)	35

Общие характеристики:

Материалы	Монокристаллы YAG, легированные церием	Допуск на размер или диаметр	+/-0,1 мм
Качество поверхности	60/40 S/D (дополнительно 10/5, 20/10 S/D)	Покрытие	Алюминий (необязательно)

Сцинтилляционные экраны YAG(Ce)

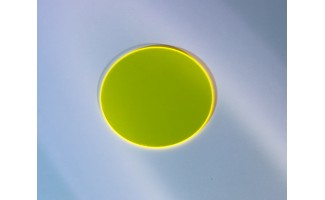

Круглые сцинтилляционные экраны YAG(Ce) диаметром 10x0,01 мм с подложками UVFS

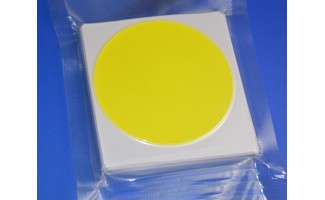

Круглые сцинтилляционные экраны YAG(Ce) Dia100mmx0.1mm

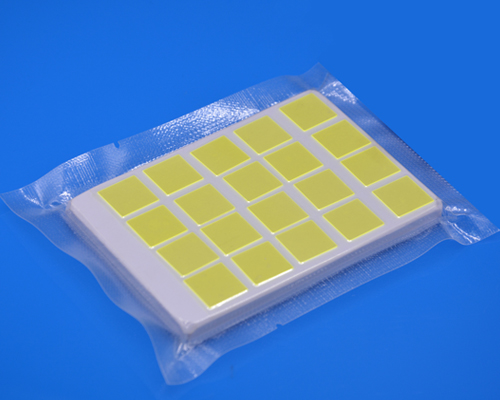

Квадратные сцинтилляционные экраны YAG(Ce) 10x10x0,1 мм
