| Code | Element Pitch | Number of Elements | Inquiry |
|---|---|---|---|
| SA-PD16A-16-1.575 | 1.575мм | 1x16 | |
| SA-PD6404A-16-1.575 | 1.575мм | 1x16 | |
| SA-PD6404-16-2.5 | 2.5мм | 1x16 |

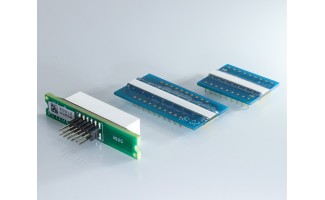

Этот продукт представляет собой портфель линейных сцинтилляционных детекторных матриц; все модули соединены с 16-элементными, 64-элементными или даже 128-элементными монокристаллическими кремниевыми фотодиодами с фронтальной боковой подсветкой (FSI) в качестве устройств считывания фотосигнала. Модули детекторов демонстрируют надежность и универсальность для различных приложений, включающих неразрушающий рентгеновский контроль (например, досмотр багажа, безопасность порталов, досмотр продуктов питания и т. д.). Могут быть включены различные сцинтилляционные материалы, такие как CsI(Tl), керамические экраны GOS, CdWO4 и т. д. По сравнению с ФЭУ, считывание на фотодиодах выгодно с точки зрения низкой стоимости, превосходной линейности электрического тока, длительного срока службы и высокой квантовой эффективности (также известной как чувствительность).
Сцинтилляционные детекторные матрицы Shalom EO характеризуются сверхнизким темновым током, высокой скоростью отклика, низкой емкостью выводов, а спектр фоточувствительности простирается от 350 до 1100 нм, достигая пика примерно на 950 нм. Кроме того, этот модуль компактный и легкий, что обеспечивает простую интеграцию и требует только низкого максимального обратного напряжения <10 В; фоточувствительность диодных элементов впечатляюще однородна.
Два стандартных сцинтилляционных материала являются опциональными: сцинтилляционный детектор CsI(Tl) обеспечивает чрезвычайно высокий световой выход для высокоэнергетического контроля, керамический сцинтилляционный детектор GOS предназначен для низкоэнергетического контроля, а сцинтилляция CdWO4 обладает как высоким световым выходом, так и низким послесвечением, что делает их идеальными для детекторов PD. Сцинтилляционные пиксели одного массива разделены отражателем с широким ассортиментом селективных материалов (например, MgO2, TiO2, ESR, BaSO4 Белый пластик, Белая эпоксидная смола и т. д.) для предотвращения оптических перекрестных помех. Двухэнергетический рентгеновский датчик изображения может быть получен путем объединения одного детектора высокой энергии и одного детектора низкой энергии на верхней и нижней ступенях. Кроме того, длинные линейные детекторы образуются при выравнивании нескольких массивов обнаружения в ряд.
Что касается спецификаций, размер элемента составляет 1,4 мм в ширину x 2,5 мм в высоту; шаг элемента составляет 1,575 мм, что подходит для компактных систем досмотра безопасности. Массивы CsI(Tl) монтируются на платах 25,4 мм x 10,2 мм, а массивы GOS монтируются на платах 25,4 мм x 20 мм. Другие индивидуальные спецификации также могут быть адаптированы по запросу.
Версии, интегрированные с электроникой считывания данных, также доступны в Shalom EO.
Типичные области применения:
Технология изготовления и структура сцинтилляционного экрана GOS:
Рисунок 1. Структура сцинтилляционного экрана ГОС
| GOS | Толщина (мкм) |
| DRZ-STD | 150 |
| DRZ-STD | 280 |
| DRZ-HIGH | 350 |
Свойства сцинтилляторов:
| Материал | Керамика GOS (Gd2O2S:Pr) | CsI (Tl)(Иодид цезия) |
| Пиковая длина волны излучения | 512 нм | 550 нм |
| Время затухания | 3000 нс | 1000 нс |
| Показатель преломления | 2,2 | 1,79 |
| Послесвечение | 0,01% @20ms | <1% @20ms |
| Плотность | 7,34 г/см^3 | 4,51 г/см^3 |
| Неравномерность чувствительности | +/- 15% | +/- 15% |
Условия эксплуатации:
| Обратное напряжение | 5 В, 10 В | |
| Температура | Рабочая | 0-60°C |
| Хранение и транспортировка | -20-70°C | |
| Влажность | Рабочая | 30-90%RH (без конденсации росы) |
| Хранение и транспортировка | 40-95%RH (без конденсации росы) | |
| Атмосферное давление | Эксплуатация, хранение и транспортировка | 700-1000 мбар |
