Технические характеристики:
| Форма линзы | Плоско-выпуклый, Плоско-вогнутый, Двояковыпуклые менисковые линзы. |
Материалы | Монокристаллический сапфир оптического класса. |
| Диафрагма | >90% | Допуск на диаметр | +0,0/-0,2 мм |
| Допуск по толщине | +/- 0,2 мм | Ошибка центрирования | 3 угловые минуты |
| Качество поверхности | Опция: 60/40, 40/20 или 20/10 С/Д. | Параллелизм | 1 угловая минута |
| Покрытие | Согласно требованию клиента |
Основные свойства:
| Физические и оптические свойства | |||
| Диапазон передачи | от 0,17 до 5,5 мкм | Показатель преломления | № 1.75449; Ne 1,74663 @ 1,06 мкм (1) |
| Потеря отражения | 14% при 1,06 мкм | Коэффициент поглощения | 0,3 x 10-3 см-1 @ 2,4 мкм (2) |
| Пик Рестстрален | 13,5 мкм | дн/дТ | 13,1 x 10-6 @ 0,546 мкм (3) |
| dn/dμ = 0 | 1,5 мкм | Плотность | 3,97 г/см3 |
| Температура плавления | 2040°C | Теплопроводность | 27,21 Вт·м-1 · К-1 при 300 К |
| Тепловое расширение | 5,6 (пара) и 5,0 (перп) x 10-6 /К * | Твердость | Кнооп 2000 с индентором 2000 г. |
| Удельная теплоемкость | 763 Дж кг-1 К-1 при 293 К (4) | Диэлектрическая постоянная | 11,5 (пункт) 9,4 (пункт) @ 1 МГц |
| Модуль Юнга (E) | 335 ГПа | Модуль сдвига (G) | 148,1 ГПа |
| Объемный модуль (К) | 240 ГПа | Эластичные коэффициенты | C11=496 C12=164 C13=115 C33=498 C44=148 |
| Видимый предел упругости | 300 МПа (45 000 фунтов на квадратный дюйм) | Коэффициент Пуассона | 0.25 |
| Растворимость | 98 х 10-6 г/100 г воды | Молекулярная масса | 101.96 |
| Класс/Структура | Треугольный (шестигранник), R3c | ||

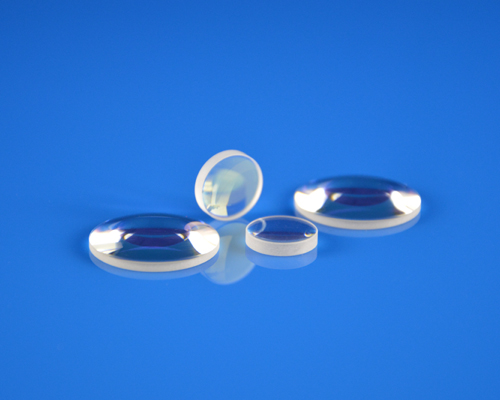

Линзы — это оптические компоненты, используемые для фокусировки или рассеивания света. Сапфировые линзы идеально подходят для требовательных применений (например, лазеров) и суровых условий окружающей среды из-за чрезвычайной твердости поверхности, высокой теплопроводности, высоких диэлектрических проницаемостей и устойчивости к обычным химическим кислотам и щелочам. Сапфир (Al2O3) — второй по твердости кристалл после алмаза, и благодаря своей структурной прочности линзы из сапфирового стекла можно сделать намного тоньше, чем из других распространенных материалов. Сапфир имеет приличную скорость передачи от 0,15 до 5,5 мкм, что охватывает диапазон длин волн от ультрафиолетового (УФ) до средневолнового инфракрасного (MWIR).
Hangzhou Shalom EO предлагает индивидуальные сапфировые линзы по запросу клиента, а также линзы с просветляющим и другим тонкопленочным покрытием. Точность, фокусное расстояние, форма линзы (шар/полушар, плоско-выпуклая/вогнутая, двояковогнутая, мениск и т. д.) и другие характеристики сапфировой линзы могут быть адаптированы. Виды сапфиров, которые мы предлагаем, включают произвольную огранку, C-образную огранку (также известную как Z-огранка) или другие нестандартные ориентации. Наши сапфировые линзы отлично подходят для использования в различных мультиспектральных, инфракрасных оптических и лазерных установках.
