Технические характеристики:
| Тип объектива | Шаровые линзы, полушаровые линзы | Материалы | Монокристаллический сапфир оптического класса, рубин |
| Диапазон диаметров | 0,5 мм~100 мм | Допуск на диаметр | ±0,02 мм |
| Шероховатость поверхности | 0,1 мкм | Качество поверхности | Опция: 80/50, 60/40, 40/20 или 20/10 С/Д. |
| Покрытие | согласно требованию клиента |
Физические и оптические свойства:
| Диапазон передачи | 0,225-5,5 мкм | Показатель преломления | № 1.75449; Ne 1,74663@1,06 мкм |
| Потеря отражения | 14% при 1,06 мкм | Коэффициент поглощения | 0,3x10-3см-1 при 2,4 мкм |
| Пик Рестстрален | 13,5 мкм | дн/дТ | 13,1x10-6@0,546 мкм |
| dn/dμ = 0 | 1,5 мкм | Плотность | 3,97 г/см3 |
| Температура плавления | 2040℃ | Теплопроводность | 27,21 Вт·м-1·К-1 при 300 К |
| Тепловое расширение | 5,6 (пара) и 5,0 (пер) x 10-6/K* | Твердость | Кнооп 2000 с индентором 2000 г. |
| Удельная теплоемкость | 763 Дж кг-1 К-1 при 293К | Диэлектрическая постоянная | 11,5 (пункт) 9,4 (пункт) при 1 МГц |
| Модуль Юнга (E) | 335ГПа | Модуль сдвига (G) | 148.1ГПа |
| Объемный модуль (К) | 240ГПа | Эластичные коэффициенты | C11=496 C12=164 C13=115 C33=498 C44=148 |
| Видимый предел упругости | 300 МПа (45 000 фунтов на квадратный дюйм) | Коэффициент Пуассона | 0.25 |
| Растворимость | 98x10-6г/100г воды | Молекулярная масса | 101.96 |
| Класс/Структура | Треугольный (шестнадцатеричный), R3c |

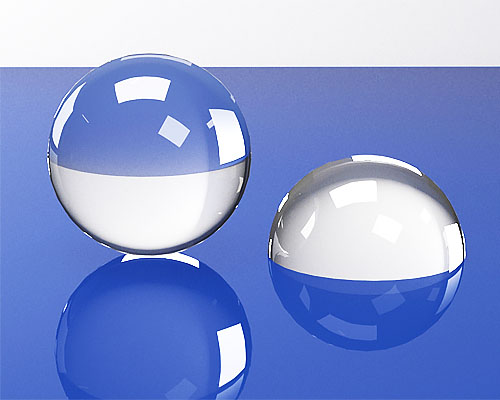

Что такое шаровые линзы и полушаровые линзы:

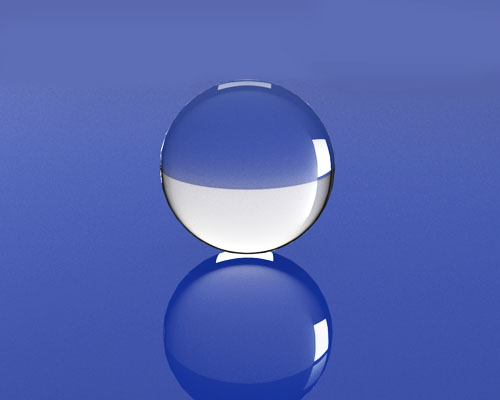

Шаровые линзы относятся к особой форме двояковыпуклых линз, имеющих геометрию шара (сферы).Они изготовлены из одного оптического материала с хорошим коэффициентом пропускания в интересующем диапазоне длин волн.Обычные применения шариковых линз включают фокусировку света в области волокон (например, соединение лазера с волокном, соединение волокна с волокном), излучателей и детекторов, в основном для коллимации света в зависимости от геометрии входного источника света.Кроме того, шариковые линзы могут представлять собой шариковые заготовки асферических линз, деформированные для предотвращения сферических аберраций.

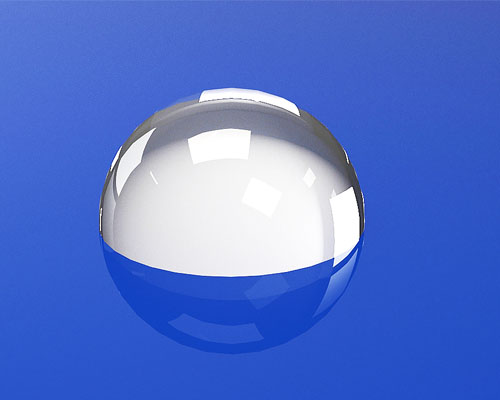

Линзы Half-Ball — это варианты шаровых линз, полученные путем разрезания шаровых линз пополам. Благодаря простоте монтажа, обусловленной одной плоской поверхностью, полусферические линзы более удобны для применений, где требуются более компактные конструкции, таких как волоконная связь, эндоскопы, микроскопы, оптические приемные устройства и средства лазерных измерений.
Существует три основных параметра шаровых линз и полушаровых линз. Одним из них является эффективное фокусное расстояние (EFL), которое представляет собой расстояние между плоскостью, проходящей через центр линзы, и перетяжкой (фокусом) коллимированного входного луча. Другой — заднее фокусное расстояние (BFL), определяемое как расстояние фокусной точки от поверхности линзы, то есть на половину диаметра меньше, чем EFL.Последним является числовая апертура (NA), для коллимированного падающего света числовая апертура (NA) шаровой линзы зависит от размера шаровой линзы (D), ее показателя преломления (n) и диаметра линзы. источник входного сигнала (d). Числовая апертура пропорциональна разрешению объектива: чем больше числовая апертура, тем больше света собирает объектив.
Уравнения расчета EFL, BFL и NA показаны на рисунке ниже:
Помимо индивидуальных версий, Hangzhou Shalom EO также предлагает шариковые линзы и полусферические линзы из сапфира. Характеристики шаровых и полушаровых линз могут быть изменены по вашему запросу. Кроме того, в Шалом ЭО также доступны сапфировые линзы других нестандартных форм, включая плоско-выпуклые, плоско-вогнутые, менисковые и двояковогнутые/выпуклые.
Вот некоторые важные особенности Sapphire:
Сапфир:
Сапфиры оптического класса, выбранные для производства оптических компонентов, представляют собой монокристаллические альфа-сапфиры, химическая формула Al2O3, с широким диапазоном пропускания от 0,225 до 5,5 мкм. Сапфир имеет шестиугольную структуру. Постоянная решетки a=b=4,758A, c=12,991A, показатель преломления 1,762-1,770. Его сильные ковалентные связи способствуют долговечности и твердости сапфира. Его твердость по шкале Мооса равна 9, уступая место алмазу, а прочность на сжатие составляет 1,9–24 ГПа. Модуль Юнга сапфира составляет 380 ГПа, что примерно в два раза больше, чем у железа. Температура плавления сапфира высокая, 2045 °C, что позволяет использовать сапфир во многих областях применения, требующих высоких термических нагрузок.
Сапфировые линзы идеально подходят для требовательных применений благодаря своим выдающимся характеристикам, состоящим из превосходной твердости поверхности (9 по шкале Мооса, третьего по твердости минерала после алмаза с 10 и муассанита с 9,5, что означает высокую устойчивость к царапинам и истиранию), высокой теплопроводность, выдающиеся диэлектрические свойства и устойчивость к обычным химическим кислотам и щелочам. Кроме того, сапфир обладает высоким показателем преломления и отличными характеристиками широкополосной передачи.
