Технические характеристики:
| Формы | Прямоугольные призмы, равносторонняя рассеивающая призма 60°, индивидуальные призмы |
Материалы | Монокристаллический сапфир оптического класса |
| Диафрагма | >90% | Допуск размера | +0,0/-0,2 мм |
| Допуск по толщине | +/- 0,2 мм | Качество поверхности | 40/20 С/Д |
| Плоскостность | 1Лямбда@633нм |
Физические и оптические свойства:
| Диапазон передачи | от 0,17 до 5,5 мкм | Показатель преломления | № 1.75449; Ne 1,74663 @ 1,06 мкм |
| Потеря отражения | 14% при 1,06 мкм | Коэффициент поглощения | 0,3 x 10-3 см-1 @ 2,4 мкм |
| Пик Рестстрален | 13,5 мкм | дн/дТ | 13,1 x 10-6 @ 0,546 мкм |
| dn/dμ = 0 | 1,5 мкм | Плотность | 3,97 г/см3 |
| Температура плавления | 2040°C | Теплопроводность | 27,21 Вт·м-1·К-1 при 300 К |
| Тепловое расширение | 5,6 (пара) и 5,0 (перп) x 10-6 /К * | Твердость | Кнооп 2000 с индентором 2000 г. |
| Удельная теплоемкость | 763 Дж кг-1 К-1 @ 293К | Диэлектрическая постоянная | 11,5 (пункт) 9,4 (пункт) @ 1 МГц |
| Модуль Юнга (E) | 335 ГПа | Модуль сдвига (G) | 148,1 ГПа |
| Объемный модуль (К) | 240 ГПа | Эластичные коэффициенты | C11=496 C12=164 C13=115 C33=498 C44=148 |
| Видимый предел упругости | 300 МПа (45 000 фунтов на квадратный дюйм) | Коэффициент Пуассона | 0.25 |
| Растворимость | 98 х 10-6 г/100 г воды | Молекулярная масса | 101.96 |
| Класс/Структура | Треугольный (шестигранник), R3c |

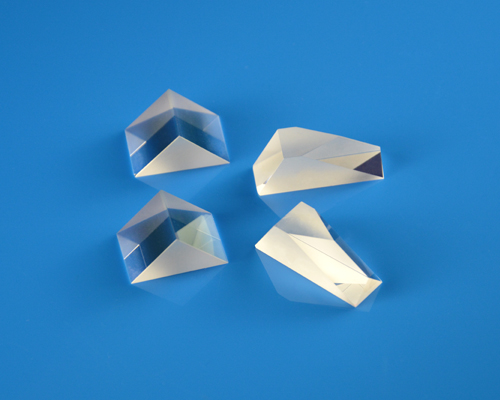

Оптические призмы — это прозрачные оптические элементы с плоскими полированными поверхностями, которые преломляют или отражают свет. Оптические призмы можно использовать для отклонения луча и регулировки ориентации изображения.
Благодаря высокой поверхностной твердости (9 баллов по шкале Мооса), высокой теплопроводности и устойчивости к обычным химическим кислотам и щелочам призмы из монокристаллического сапфира (Al2O3) являются лучшими в требовательных приложениях в различных отраслях промышленности (например, в лазерах). ) и более суровый климат (например, вакуум, высокая температура, агрессивная атмосфера). Благодаря превосходной структурной прочности сапфира сапфировые призмы могут быть изготовлены гораздо компактнее, чем призмы из других популярных материалов. Сапфир имеет хороший коэффициент пропускания на расстоянии от 0,15 до 5,5 мкм, что охватывает диапазон длин волн от УФ до СВИК.
Hangzhou Shalom EO предлагает индивидуальные призмы по запросу клиентов. Формы призм включают прямоугольные призмы, равносторонние рассеивающие призмы с углом 60° и другие нестандартные формы (например, голубиные призмы, пента-призмы, крышеобразные призмы, ромбовидные призмы).
