| Материал | Кристалл MgF2 | Длина волны | 110~8500нм |
| Размер | 0,1 мм-100 мм | Качество поверхности | 20/10 С/Д |
| Ориентация оптической оси | <6 угловых минут | Параллелизм | <1 угловая секунда |
| Плоскостность | λ/10 @ 633 нм | Прозрачная диафрагма | >95% полной апертуры |
Основные свойства:
| Диапазон прозрачности | 0,11~7,5 мкм | Молекулярная масса | 62.32 |
| Класс/Структура | Четырехугольный, может расщепляться по оси C | Плотность | 3.177г/см3 |
| Температура плавления | 1255℃ | Твердость | Кнуп 415 кг/мм2 |
| Удельная теплоемкость, кал/(г·К) | 0.24 @ 298K 0.362@1700K |
Теплопроводность | 0,3 Вт/(м·К) при 27 °C |
| Тепловое расширение | 13,7 и 8,48 х 10-6е/°С | Показатель преломления | N0=1,3836 Ne=1,3957 при 0,405 мкм |
| Потеря отражения | 11,2% при 0,12 мкм (2 поверхности) | Диэлектрическая постоянная | 4,87 параллельно и 5,45 перпендикулярно |
| Пик Рестрален | 20 мкм | дН/дТ | +2,3 и +1,7 x 10-6e/°C при 0,4 мкм |
| Эластичные коэффициенты | C11=140.2 C12=89.5 C44=56.8 C33=204.7 C13=62.9 C66=95.7 |
Модуль Юнга (Е) | 138,5 ГПа |
| Модуль сдвига (G) | 54.66 ГПа | Объемный модуль (К) | 101.32 ГПа |
| Видимый предел упругости | 49.64 МПа | Коэффициент Пуассона | 0.276 |
| Растворимость | <0,0002 г/100 г воды при 0 °C | ||
Монокристалл фторида магния (MgF2) принадлежит к тетрагональной системе, представляет собой положительный одноосный кристалл с широким спектром пропускания от глубокого УФ (DUV) до длинноволнового инфракрасного диапазона (LWIR), который составляет от 110 нм до 7500 нм, и, в частности, выдающимся оптическим пропусканием в Вакуумный УФ (ВУФ), коэффициент пропускания которого составляет >80% при длине волны 170 нм. Кристаллы MgF2 обладают высокой устойчивостью к тепловым и механическим ударам и оптическому излучению, обладают превосходной химической стабильностью, устойчивостью к коррозии и расплыванию. Благодаря превосходному пропусканию DUV кристаллы MgF2 стали наиболее подходящими материалами для эксимерных лазеров ArF с длиной волны 193 нм и KrF с длиной волны 248 нм. Кроме того, MgF2 обладает большим двулучепреломлением, что делает его пригодным для изготовления волновых пластин. Кристаллы MgF2 можно использовать в тепловизионных приложениях MWIR и LWIR, а также в оптоволоконной связи, а также для выращивания тонких пленок.

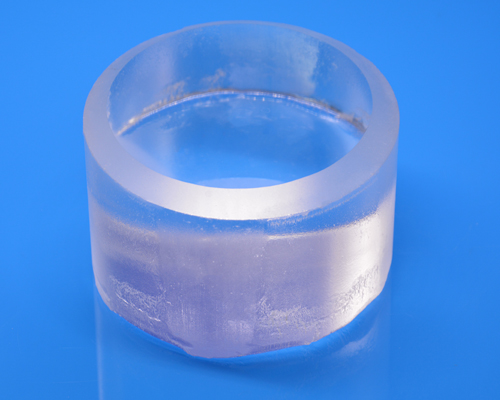

Hangzhou Shalom EO предлагает кристаллические слитки MgF2, заготовки и полированную/покрытую оптику, изготовленную с использованием MgF2. Также доступны оптические окна, поляризаторы, призмы, линзы, клиновидные окна и волновые пластины, изготовленные из монокристаллов MgF2 с высокой лазерной точностью. Оптические компоненты MgF2 отлично подходят для интеграции в эксимерные лазеры ArF с длиной волны 193 нм и другие ультрафиолетовые (УФ) лазеры. .
