Технические характеристики:
| Материал | ZnGeP2 | Допуск по толщине | +/- 0,05 мм |
| Допуск ориентации | <0.5° | Плоскостность | менее λ/8 при 633 нм |
| Передача искажений волнового фронта | менее λ/4 при 633 нм | Фаска | ≤0,2 ммx45° |
| Чип | ≤0,1 мм | Качество поверхности | лучше, чем 10/5 S/D (MIL-PRF-13830B) |
| Параллелизм | ≤30 угловых секунд | Перпендикулярность | ≤15 угловых минут |
| Диафрагма | >90% | ||
Химические и физические свойства:
| Химическая формула | ZnGeP2 | Кристальная структура | Четырехугольный, 42м |
| Параметр решетки | a=b=5.467Å, c=12.736Å | Плотность вещества | 4.16г/см3 |
| Мох Твердость | 5.5 | Температура плавления | Около 1040°С |
| Теплопроводность | 180 Вт/м/К | Коэффициент теплового расширения | β,5x10-6 /K; β⊥,7.8x10-6 /K |
| Двулучепреломление | Положительный одноосный | ||
Линейные оптические свойства
| Диапазон прозрачности | 0,74–12 мкм |
| Коэффициент поглощения | α<0,05 см-1 при 2050–2100 нм |
| Показатели преломления @ 2.05 км @ 2.79 км @ 5.30 км @ 10.6 км |
нет = 3,1478, пе = 3,1891 нет = 3,1333, пе = 3,1744 нет = 3,1136, пе = 3,1547 нет = 3,0729, пе = 3,1143 |
| Уравнения Селлмейера (λ в мкм) | no2(λ) = 4,64467+5,10087/(λ2-0,13656)+4,27777λ2/(λ2-1653,89) ne2(λ) = 4,71539+5,26358/(λ2-0,14386)+2,37310λ2/(λ2-1000,82) |
Нелинейные оптические свойства
| Совместимость по фазе ГВГ | 3177 ~ 10357 нм (Тип I) |
| Коэффициенты НЛО | d36=75 ± 8 пм/В Тип Ⅰ deeo=d36 sin2ϴcos2φ Введите Ⅱ doeo=deoo=d36 sinϴsin2φ |
| Порог урона | |
| при 2,79 мкм | 30 ГВт/см2 (150 пс) |
| при 10,6 мкм | 1 ГВт/см2 (2 нс) |
Модули или типы:
| Модули | Кристальное измерение | Приложение | Ориентация Тета/Фи град | Покрытия |
| ШЗГП-7515-54 | 7x5x15мм | ОПО @ 2,1->3,5-5 мкм | 54/0 | AR@2,1 мкм+BBAR@3,5-5 мкм |
| ШЗГП-7520-54 | 7x5x20мм | ОПО @ 2,1->3,5-5 мкм | 54/0 | AR@2,1 мкм+BBAR@3,5-5 мкм |
| ШЗГП-7525-54 | 7x5x25мм | ОПО @ 2,1->3,5-5 мкм | 54/0 | AR@2,1 мкм+BBAR@3,5-5 мкм |

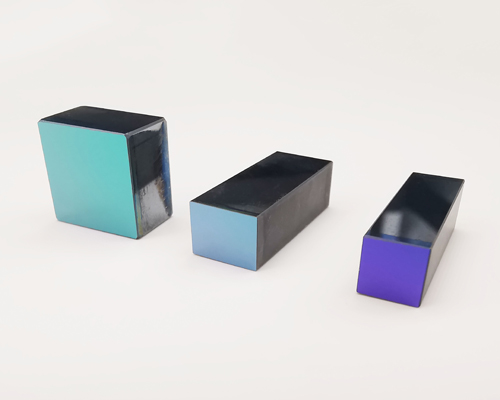

Фосфид цинка и германия (ZnGeP2) — многообещающий нелинейный кристалл среднего ИК-диапазона, демонстрирующий выдающиеся свойства NLO. Кристаллы ZnGeP2 (ZGP) обладают большой нелинейной восприимчивостью (d36~75 пм/В), которая примерно в 160 раз выше, чем у KDP. Кристаллы ZGP также оптически прозрачны в диапазоне длин волн 0,74–12 мкм, имеют относительно высокий порог лазерного повреждения и поэтому рекомендуются для создания перестраиваемой мощности лазера в ближнем инфракрасном спектре. Кристаллы ZGP могут использоваться в различных приложениях, включая SHG, SFG, OPO и OPG/OPA.
Применение кристаллов ZGP:
1. Генерация второй, третьей и четвертой гармоник CO2-лазера.
2. Оптическая параметрическая генерация (ОПО) с накачкой на длинах волн 2,05-2,94 мкм и, возможно, эффективная генерация светового потока 3-10 мкм.
3. Получение когерентного излучения в субмиллиметровом диапазоне от 70,0 мкм до 1000 мкм - терагерцовом диапазоне.
4. Генерация комбинированных частот излучения СО2 и СО лазеров и других лазеров, работающих в кристаллическом диапазоне пропускания.
Кривые:
%20Crystals75.jpg)
%20Crystals76.jpg)
