Технические характеристики:
| Концентрация Yb-допанта | 0,2%---30% ат% (допуск 10% концентрации) | Диаметр | 20 мм (+0,0/-0,025 мм) |
| Длина | 1~70 мм, (+/-0,05 мм) | Спецификация покрытия |
AR @ 940nm or HR @940nm AR @ 940 нм или HR @ 940 нм AR @ 1053 нм или AR @ 1030 нм или HR @ 1053 нм |
| Параллелизм | < 10 угловых секунд | Перпендикулярность | < 5 угловых минут |
| Фаска | 0.15x45° | Отделка ствола | шлифованный или полированный |
| Искажение волнового фронта | <λ/10 на дюйм при 632,8 нм для <7 мм | Плоскостность поверхности | <λ/10 при 632,8 нм |
| Качество поверхности | лучше, чем 20/10 | Чистая диафрагма | Центральный 95% |
Физические и оптические свойства:
| Химическая формула | Юб: Y3Al5O12 | Кристальная структура | Кубический |
| Решеточные константы | 12.01 Å | Температура плавления | 1970℃ |
| Плотность | 4,56 г/см3 | Твердость по шкале Мооса | 8.5 |
| Коэффициент теплового расширения | 7.8x10-6/K, [111], 0-250℃ | Теплопроводность | 14 Вт/м/К(при 20°C) |
| Коэффициент потерь | 0.003 см-1 | Показатель преломления | 1.82 |
| Длина волны лазера | 1030нм | Длина волны насоса | 940нм |
| Полоса поглощения около длины волны накачки | 10нм | ||

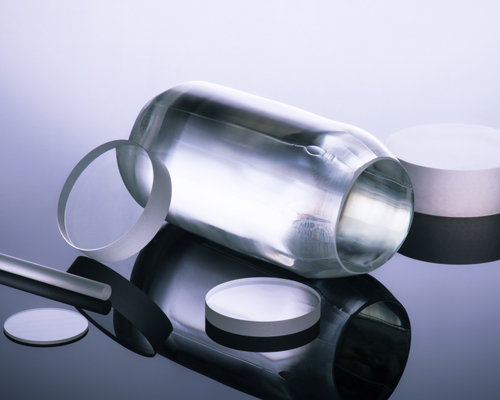

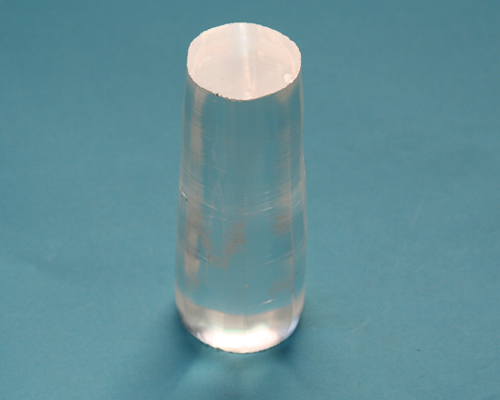

Иттрий-алюминиевый гранат, легированный иттербием, или Yb:YAG, представляет собой лазерную среду, используемую в лазере DPSS, с превосходными общими характеристиками. Он больше подходит для диодной накачки, чем традиционные материалы, легированные неодимом. Его можно накачивать при 0,94 мкм. По сравнению с обычным кристаллом Nd:YAG, кристалл Yb:YAG имеет гораздо большую полосу поглощения, что позволяет снизить требования к терморегулированию для диодных лазеров, более длительный срок службы в верхнем состоянии и в три-четыре раза меньшую тепловую нагрузку на единицу мощности накачки. Ожидается, что кристалл Yb:YAG заменит кристалл Nd:YAG в мощных лазерах с диодной накачкой и в других потенциальных приложениях.
