Технические характеристики:
| Измерение | Максимальный размер 15x15x30 мм | Размерный допуск | (Ш+/-0,1 мм)x(В+/-0,1 мм)x(Д+0,2/-0,1 мм) |
| Искажение волнового фронта | <Лямбда/8@633нм | Фаска | <0,15 мм х 45° |
| Перпендикулярность | < 5 угловых минут | Параллелизм | <15 угловых секунд |
| Плоскостность | <Лямбда/10 при 633 нм | Качество поверхности | 10/5 С/Д |
| AR-покрытие | От видимого до 3,3 мкм | ||
Основные свойства:
| Кристальная структура | Орторомбический, точечная группа мм2 | Параметр решетки | a=13.125Å, b=6.5716Å, c=10.786Å |
| Температура плавления | 1130℃ | Твердость по Моосу | Около 5 |
| Плотность | 3.454г/см3 | Теплопроводность | К1: 1,8 Вт/м/К; К2: 1,9 Вт/м/К; К3: 2,1 Вт/м/К |
Оптические и нелинейные свойства:
| Диапазон прозрачности | 350-5300 нм | ||||||
| Коэффициенты поглощения | @ 1064 нм <0,05 %/см @ 1533 нм <0,05 %/см @ 3475 нм <5%/см |
||||||
| Восприимчивость к NLO (pm/V) | d31 = 2.76, d32 = 4.74, d33 = 18.5 , d15 = 2.3, d15 = 3.2 | ||||||
| Индекс | A | Б | C | Д | |||
| Уравнение Селлмейера Ni2=Ai+Biλ2/(λ2-Ci2)-Diλ2(λ в мкм) |
Нкс | 1.90713 | 1.23522 | 0.19692 | 0.01025 | ||
| Нью-Йорк | 2.15912 | 1.00099 | 0.21844 | 0.01096 | |||
| Новая Зеландия | 2.14768 | 1.29559 | 0.22719 | 0.01436 | |||
| Электрооптические константы (пм/В) (Низкая частота) |
γ33=37.5;γ23=15.4;γ13=11.5 | ||||||
| Диапазон согласования фаз ГВГ | 1083-3789 нм | ||||||

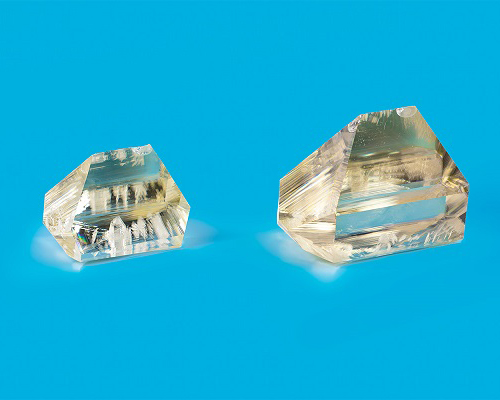

Арсенат титанила калия (KTiOAsO4), или кристалл KTA, представляет собой полезный нелинейный оптический кристалл для применения в оптических параметрических колебаниях (OPO). Он имеет впечатляющие нелинейные оптические и электрооптические коэффициенты, минимальное поглощение в диапазоне 2,0–5,0 мкм, широкий угловой и температурный диапазон, а также низкие диэлектрические проницаемости. Стоит также отметить, что по сравнению с КТР порог разрушения кристаллов КТА выше из-за их низкой ионной проводимости, а поглощение в диапазоне длин волн 3-4 мкм ниже, чем у первых.

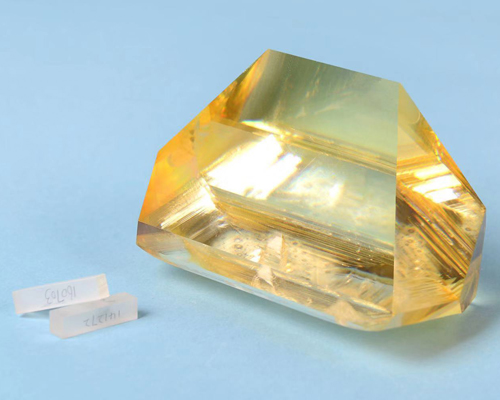

Hangzhou Shalom EO способен выращивать кристаллы KTA длиной от 0,1 до 30 мм и размерами до 15x15x30 мм, с превосходным качеством поверхности 10/5 Scratch/Dig и AR-покрытиями, видимыми до 3300 нм.
Общие применения кристаллов КТА:
1. Отлично подходит для оптической параметрической генерации (ОПО) для выходного сигнала MWIR до 4 микрон.
2. Генерация второй гармоники – ГВГ при 1,083–3,789 мкм.
3. Генерация суммарной и разностной частоты (SFG и DFG).
4. Электрооптический переключатель добротности и модуляция.
