Технические характеристики:
| Материалы | Кристаллы CVD ZnS, класс FLIR или Cleartran | Диапазон диаметров | ~ 250 мм |
| Диафрагма | >90% | Допуск размера | +0,0/-0,2 мм |
| Допуск по толщине | +/- 0,1 мм | Качество поверхности | 60/40 С/Д |
| Параллелизм | 1 угловая минута | Фаска | 0,3-0,5 мм x 45 градусов |
| Покрытие | AR/AR покрытие @ 7-14 мкм |
Физические и оптические свойства:
| Диапазон передачи | от 0,37 до 13,5 мкм | Показатель преломления | 2.20084 при 10 мкм |
| Потеря отражения | 24,7% при 10 мкм (2 поверхности) | Коэффициент поглощения | 0,0006 см-1 при 3,8 мкм |
| Пик Рестстрален | 30,5 мкм | дн/дТ | +38,7 x 10-6 /°C при 3,39 мкм |
| dn/dμ = 0 | н/д | Плотность | 4,09 г/см3 |
| Температура плавления | 1827°C (см. примечания ниже) | Теплопроводность | 27,2 Вт·м-1 К-1 при 298К |
| Тепловое расширение | 6,5 x 10-6 /°C при 273К | Твердость | Knoop 160 с индентором 50 г |
| Удельная теплоемкость | 515 Дж кг-1 К-1 | Диэлектрическая постоянная | 88 |
| Модуль Юнга (E) | 74,5 ГПа | Модуль сдвига (G) | н/д |
| Объемный модуль (К) | н/д | Эластичные коэффициенты | Недоступно |
| Видимый предел упругости | 68,9 МПа (10 000 фунтов на квадратный дюйм) | Коэффициент Пуассона | 0.28 |
| Растворимость | 65 х 10-6 г/100 г воды | Молекулярная масса | 97.43 |
| Класс/Структура | ГИП поликристаллический кубический, ZnS, F42m |
Сульфид цинка оптического качества представляет собой синтетический компонент, полученный методом химического осаждения из паровой фазы (CVD). Однако обычный CVD ZnS непрозрачен в видимом спектре. Этот материал часто используется в тепловизионной области LWIR (от 7 до 14 микрон) и продается под названием ZnS класса Forward Looking Infrared (FLIR). Существует также Multispectral ZnS (или Cleartran), который подвергается дополнительному процессу горячего изостатического прессования после осаждения после изготовления CVD, увеличивая скорость передачи до высоты монокристалла во всем диапазоне от видимого до ИК (0,4–14,0 мкм). ). Процесс горячего прессования исключает водный состав ZnS, поэтому этот материал также известен как водопрозрачный ZnS.

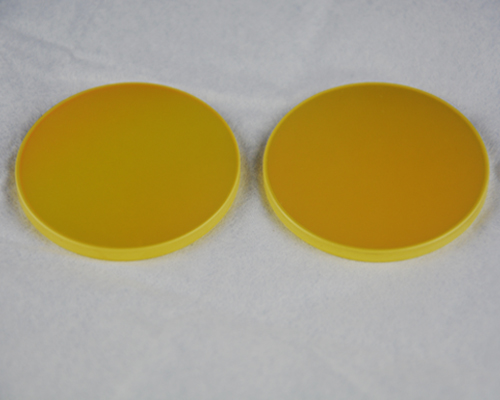

Hangzhou Shalom EO предлагает окна, изготовленные из ZnS марки FLIR и мультиспектрального (Cleartran) сульфида цинка. Доступны различные нестандартные формы и антибликовые покрытия на двух поверхностях. Мультиспектральные окна ZnS отлично подходят для применений в УФ-, видимом и ИК-диапазонах (например, камеры видимого диапазона, средне- и длинноволновые детекторы и лазерные дальномеры). Для сравнения, ZnS марки FLIR более твёрдый, хотя и марка FLIR, и мультиспектральный (Cleartran) сульфид цинка имеют более высокую механическую прочность, чем ZnSe, и могут адаптироваться к применению в экстремальных условиях (например, наружные ИК-окна на корпусах самолетов).
Кривые:
1. Пропускание окон ZnS Cleartran толщиной 3 мм при длине волны 550–850 нм.
2. Пропускание окон ZnS Cleartran толщиной 3 мм при длине волны 1000–1100 нм.
3. Пропускание окон ZnS толщиной 3 мм на 8-12 микрон.
