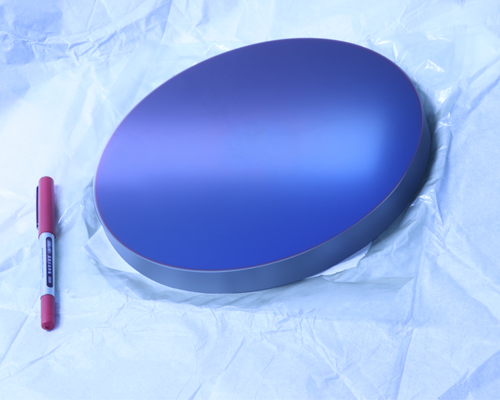

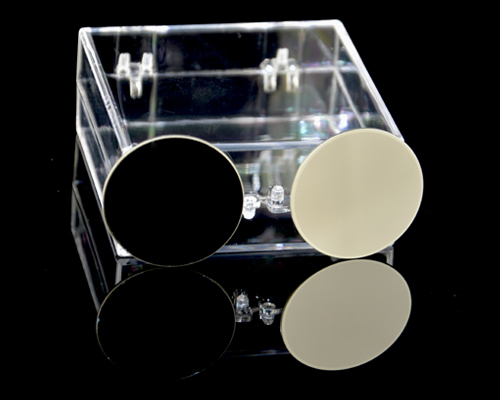

Кремниевые (Si) окна

Максимальный диаметр 300 мм
Окна для Чохральского или Float Zone Silicon
Диапазон передачи 1,2-15 мкм
Кремний CZ для MWIR (3–5 мкм) и кремний FZ для LWIR (8–12 мкм)
Варианты покрытия: DLC-покрытие, AR-покрытие.
Низкая плотность для облегчения конструкции и низкой стоимости

Curves All Inquire Us

Технические характеристики:

Материалы	Сапфировые кристаллы	Диапазон диаметров	Макс. 300 мм
Диафрагма	>90%	Допуск размера	+0,0/-0,2 мм
Допуск по толщине	+/- 0,1 мм	Качество поверхности	Опционально: 60/40, 40/20 или 20/10 S/D
Параллелизм	30 угловых секунд	Фаска	0,3-0,5 ммx45°
Покрытие	Без покрытия или однослойный MgF2 и другие варианты индивидуального покрытия.

Свойства материала:

Диапазон передачи	от 1,2 до 15 мкм	Показатель преломления	3,4223 @ 5 мкм (1) (2)
Потеря отражения	46,2% при 5 мкм (2 поверхности)	Коэффициент поглощения	0,01 см-1 при 3 мкм
Пик Рестстрален	н/д	дн/дТ	160 x 10^-6 /°C (3)
dn/dμ = 0	10,4 мкм	Плотность	2,33 г/см3
Температура плавления	1420 °C	Теплопроводность	163,3 Вт·м-1·К-1 при 273 К
Тепловое расширение	2,6 х 10^-6/ при 20°С	Твердость	Кноп 1150
Удельная теплоемкость	703 Дж кг-1 К-1	Диэлектрическая постоянная	13 на частоте 10 ГГц
Модуль Юнга (E)	131 ГПа (4)	Модуль сдвига (G)	79,9 ГПа (4)
Объемный модуль (К)	102 ГПа	Эластичные коэффициенты	C11=167; C12=65; C44=80 (4)
Видимый предел упругости	124,1 МПа (18000 фунтов на квадратный дюйм)	Коэффициент Пуассона	0.266 (4)
Растворимость	Нерастворим в воде	Молекулярная масса	28.09
Класс/Структура	Кубический алмаз, Fd3m

Hangzhou Shalom EO предлагает кремниевые (Si) окна, изготовленные из кремния оптического качества (кремний Чохральского или кремний с плавающей зоной) для ИК-приложений. Широкая передача кремния простирается от NIR до LWIR. Благодаря низкой теплопроводности окна из кремния отлично подходят для лазерных систем. Кроме того, благодаря своей низкой плотности (2,329 г/см3, что вдвое меньше, чем у Ge или ZnSe), кремний идеально подходит для чувствительных к весу материалов. Твердость кремния по Кнупу составляет 1150, это один из самых твердых оптических материалов, прозрачный для света в 1000 г/см3. -6000 нм регион.

Кристалл кремния, выращенный методом Чохральского, особенно хорош для применения в спектре MWIR (3–5 мкм). После создания просветляющего покрытия, оптимизированного для диапазона длин волн, отражение кремниевых окон CZ может быть чрезвычайно низким. Однако кремний CZ имеет сильную полосу поглощения при длине волны 9 мкм. В ходе производственного процесса кремний с плавающей зоной намеренно легируется азотом и очищается для уменьшения состава углерода и кислорода, уменьшая поглощение на длине волны 9 мкм, поэтому кремниевые окна FZ можно использовать в диапазоне LWIR (8–12 мкм).

В Шаломе силиконовые окна EO доступны в различных размерах, с максимальным диаметром 300 мм. Варианты покрытия включают покрытие DLC/AR и покрытие AR/AR.

Кривые:

1. Кривая пропускания кремниевых окон (без покрытия)

2. Кривая пропускания кремниевых окон с противоотражающим/просветляющим покрытием на расстоянии 3–5 мкм.

3. Пропускание силиконовых окон FZ толщиной 0,5 мм без противоотражающего покрытия.

4. Пропускание силиконовых окон FZ толщиной 0,5 мм с противоотражающим покрытием, оптимизированное для 8–12 микрон.
