Объективы MWIR с двойным углом обзора для тепловизионной камеры

Двойное фокусное расстояние: 40 мм и 240 мм.
Оптимизированные качества MTF
Высокая передача MWIR и низкое искажение изображения
Совместим с охлаждаемыми детекторами InSb FPA.

Inquire Us

Оптические параметры:

Фокусное расстояние (EFL)	40 мм (WFOV)/240 мм (NFOV)	номер f (f#)	4.0
Диапазон длин волн	3,5-5 мкм 4,7 мкм~7,8 мкм	Детектор	640x512-15 мкм, охлаждаемый 320x256-30 мкм, охлаждаемый
поле зрения	13.69°x10.97°/ 2.29°x1.83°	Покрытие	AR + DLC
Средний коэффициент пропускания	>76%	Диапазон рабочих температур	-40℃~60℃

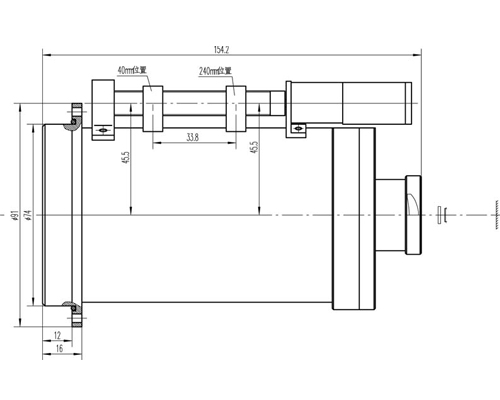

Максимальный диаметр	63 мм	Общая оптическая длина	180 мм
БФЛ	31,63 мм (включая охлаждаемый детектор)	Искажение	<2.5% <1%

Поле зрения (FOV) измеряется как максимальный угол, при котором оптическое устройство формирования изображения реагирует на электромагнитное излучение. Фокусное расстояние линз и размер датчика/детектора определяют поле зрения модуля линзы. Поскольку размер детектора неизменен, фокусное расстояние линз является единственным фактором, определяющим поле зрения. Набор линз с двойным полем зрения, который имеет специальный встроенный механизм, который переключается между двумя разными фокусными расстояниями, создавая двойное поле зрения (FOV).

В диапазоне длин волн длинноволнового инфракрасного диапазона 8–12 микрон двойные линзы FOV являются довольно распространенной конфигурацией тепловизионных камер. Эти объективы с двойным полем зрения обеспечивают два трансформируемых режима поля зрения: режим с более широким углом и более коротким фокусным расстоянием для наблюдения за более широким диапазоном и более узкий режим с более высоким увеличением и большим фокусным расстоянием для съемки близких объектов и просмотра деталей.

Этот модуль линз с двойным полем зрения (FOV) 40 мм/240 мм f/4,0 от Shalom EO предназначен для охлаждаемых детекторов (InSb FPA) с конфигурацией 640x512–15 мкм с длиной волны MWIR, охватывающей 3,5 ~ 5,0 мкм, и детекторов с конфигурацией 320x256. -30 мкм длины волны MWIR, охватывающей 4,7–7,8 мкм. Оптическая рецептура линз оптимизирована за счет высокого пропускания в ориентированном диапазоне, выдающихся качеств MTF (функция передачи модуляции) и низкого искажения изображения. Технические характеристики могут быть настроены и изменены по запросу.

Поле зрения (FOV): Поле зрения – это максимальный угол, в пределах которого оптический прибор чувствителен к электромагнитному излучению. Он описывает визуальный диапазон камеры и определяется фокусным расстоянием и размером сенсора детектора. В формах спецификации указанное поле зрения измеряется в виде угловых значений.Нажмите здесь, чтобы узнать больше о поле зрения.

Число f: число f, иногда называемое диафрагменным числом фокусного расстояния, представляет собой отношение фокусного расстояния к диаметру входного зрачка (апертуры). Число f указывает на соотношение излучений, попадающих в объектив: чем больше число f, тем меньше апертура и, следовательно, тем меньше передается излучений. Кроме того, объективы с меньшим числом f кажутся более четкими, поскольку пятно размытия станет менее заметным на плоскости изображения по мере сокращения диафрагмы. Термин «скорость объектива» также относится к числу f объективов.

Передача материалов. Важно, чтобы модули линз были изготовлены из материалов, которые обладают высокой передачей интересующей вас длины волны. Например, в случае тепловых линз MWIR германий является распространенным материалом из-за его широкого диапазона оптического пропускания от 2 до 12 микрон. Термические свойства — еще один вопрос, который следует учитывать, поскольку показатель преломления оптических материалов меняется при изменении температуры, что приводит к расфокусировке линз. Поэтому для условий работы с колебаниями температур более подходящими являются атермальные линзовые модули. Вес материала также следует оценивать для применений, чувствительных к весу.

Искажение изображения. Искажение изображения определяется как отклонение от прямолинейной перспективы, в результате чего прямые линии на изображении изгибаются в изогнутые. Чем больше поле зрения, тем сложнее скорректировать сферические изображения в прямолинейную перспективу. Объективы типа «рыбий глаз» имеют тенденцию давать довольно значительные искажения изображения.

Функция передачи модуляции (MTF): Функция передачи модуляции — это комплексное измерение для оценки способности оптической линзы сохранять контраст между парами линий реального объекта на разных пространственных частотах, при этом распределение света от объекта рассматривается как синусоидальная функция. с определенными частотами. Чем больше значение MTF, тем лучше камера сохраняет детали реальной сцены на изображении.

Сферическая аберрация и кома. Сферические аберрации возникают в результате изменений оптических путей световых лучей при прохождении через сферическую поверхность оптической линзы. Монохроматические световые лучи, которые падают на оптические линзы, но не параллельны оптической оси, имеют тенденцию фокусироваться в передней части математического фокуса оптики, тогда как параксиальные световые лучи, расположенные ближе к оптической оси, имеют тенденцию фокусироваться в задней части оптики. математический фокус оптики. Сферические аберрации могут возникать у линз, имеющих одну или несколько сферических сторон, включая плоско-выпуклые линзы и сферические линзы.Когда конус света от точечного источника света образует расфокусированное эллиптическое пятно в форме кометы в фокальной плоскости, считается, что присутствует кома, также известная как коматическая аберрация. Это явление имеет место, когда вершина светового конуса — точечный источник света — не находится на оптической оси.Нажмите здесь, чтобы узнать больше о сферической аберрации и коме.

Хроматическая аберрация: Хроматическая аберрация – это неспособность объектива сфокусировать все цвета в одной точке. Это результат дисперсии: показатель преломления элементов линзы меняется в зависимости от длины волны света. Осевая хроматическая аберрация связана с фокусным расстоянием изображения, вызывая разделение цветов или блики; хотя хроматическая аберрация увеличения связана с величиной плоскости изображения, вызывая неравномерность цвета вокруг экрана, образуя диффузные цветные полосы, это известно как явление окантовки. Хроматическая аберрация влияет на цветопередачу изображений на цветной пленке, а также снижает разрешение изображений, сделанных на черно-белой пленке. Обычный подход к исправлению осевых хроматических аберраций заключается в использовании ахроматической двойной линзы, а для коррекции хроматической аберрации увеличения используются линзы, изготовленные из оптического стекла с аномальной/сверхнизкой дисперсией.

Кривизна поля. Кривизна поля, также известная как «Кривизна поля» или «Кривизна поля Петцваля», является распространенной оптической проблемой. Это явление, заключающееся в том, что плоскость объекта, перпендикулярная главной оптической оси, не может образовывать плоское поле изображения, а вместо этого поле изображения, предположительно плоское, изогнуто внутрь и принимает изогнутую чашеобразную форму. Следствием кривизны поля является то, что плоский объект кажется резким в определенной части кадра, а не по всему кадру пленки. Все оптические линзы имеют связанную с ней основную кривизну поля, которая является функцией показателя преломления элементов линзы и кривизны их поверхности. Самое четкое изображение может быть сформировано только на изогнутой фокальной поверхности, а не на плоской фокальной плоскости.

Астигматизм: считается, что астигматизм присутствует, когда точка объекта не находится на оптической оси оптической системы, а излучаемый ею луч имеет угол наклона с оптической осью. Астигматизм отличается от комы. Это внеосевая аберрация, которая описывает дефект изображения бесконечно узких лучей и связана только с полем зрения. Величина проекции расстояния между точкой схождения меридионального узкого луча и точкой схождения сагиттального узкого луча на оптическую ось является величиной астигматизма. Из-за наличия астигматизма качество изображения внеосевого поля зрения значительно снижается. Даже если апертура открыта очень мало, очень четкие изображения невозможно получить одновременно в меридиональном и сагиттальном направлениях. Размер астигматизма связан только с угловым полем зрения, а не с размером апертуры. Поэтому астигматизм более заметен у широкоугольного объектива, и объект при съемке следует располагать как можно ближе к центру снимка.

Примечание. Возможно, вы захотите узнать больше о выборе линз. Нажмите здесь, чтобы просмотреть Руководство по выбору линз, чтобы узнать о различных типах линз и их пригодности, и нажмите здесь, чтобы просмотреть Руководство по выбору материала оптической подложки, чтобы узнать о свойствах материала.

Результаты тестирования и кривые:

1. Функция передачи модуляции/MTF (WFOV@171p/мм)
