Технические характеристики:
| Материалы | Кристаллы CaF2 | Диапазон диаметров | ~200 мм |
| Допуск на диаметр | +0,0/-0,2 мм | Допуск по толщине | +/- 0,1 мм |
| Качество поверхности | 60/40 С/Д | Фрингс (Н) | 3 |
| Неравномерность (дельта N) | 1 | Центрирование | 3' |
| Фаска | 0,1-0,3 ммx45 градусов | Покрытия | АР/АР@3-5микро |
Физические и оптические свойства:
| Диапазон передачи | от 0,13 до 10 мкм | Показатель преломления | 1,39908 при 5 мкм (1) (2) |
| Потеря отражения | 5,4% при 5 мкм | Коэффициент поглощения | 7,8 x 10-4 см-1 при 2,7 мкм |
| Пик Рестстрален | 35 мкм | дн/дТ | -10.6 x 10-6/°C (3) |
| dn/dμ = 0 | 1,7 мкм | Плотность | 3,18 г/см3 |
| Температура плавления | 1360°C | Теплопроводность | 18.85 x 10-6/°C (5)(6) |
| Твердость | Кнуп 158,3 (100) с индентором 500 г | Удельная теплоемкость | 854 Дж кг-1 К-1 |
| Диэлектрическая постоянная | 6,76 при 1 МГц (7) | Модуль Юнга (E) | 75,8 ГПа (7) |
| Модуль сдвига (G) | 33,77 ГПа (7) | Объемный модуль (К) | 82,71 ГПа (7) |
| Эластичные коэффициенты | C11 = 164 C12 = 53 C44 = 33.7 (7) | Видимый предел упругости | 36,54 МПа |
| Коэффициент Пуассона | 0.26 | Растворимость | 0,0017 г/100 г воды при 20°C |
| Молекулярная масса | 78.08 | Класс/Структура | Кубическое (111) расщепление |

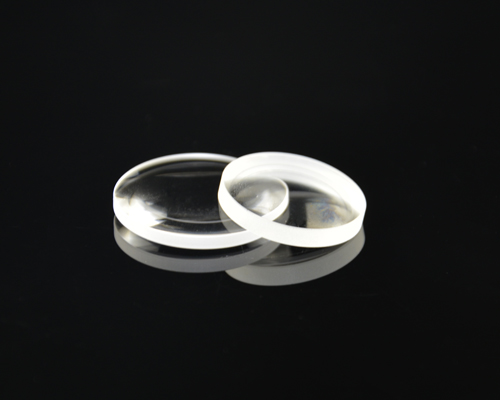

Благодаря высокому среднему пропусканию и низкой хроматической аберрации по сравнению с другими ИК-материалами фторид кальция (или CaF2) является отличным выбором для окон и линз для спектроскопических применений в диапазоне длин волн от глубокого УФ до ближнего ИК-диапазона (180 нм-8 мкм). Благодаря своим хорошим пропускающим свойствам в диапазоне MWIR, CaF2 часто выбирается в качестве линзы для тепловизионных приложений MWIR (3–5 микрон).
Кривые:
Кривая пропускания подложек CaF2 различной толщины
