Общие характеристики:
| Оптическое окно | Оптические окна из боросиликатного стекла | Диапазон рабочих температур | -30°C~50°C |
| Фотокатод | Биалкальный фотокатод | Диапазон температур хранения | -50°C~50°C |
| Конструктивная структура | Box-and-grid / Box-focus / Linear-focused |
| Код | Длина волны | Диаметр | Длина | Активная область фотокатода | Световая чувствительность катода | Синяя чувствительность катода | Усиление |
|---|---|---|---|---|---|---|---|
| SPMT-T013-A | 290-650нм, QE пик 380нм | 28.5±0.5мм (диаметр трубки) | Макс. 97±1мм | Круглая, мин. диаметр 25мм | Тип. 80μA/лм | Тип. 11μA/лмф, мин. 9μA/лмф | Тип. 7x10^6 |
| SPMT-T013-B | 290-650нм, QE пик 380нм | 28.5±0.5мм (диаметр трубки) | Макс. 97±1мм | Круглая, мин. диаметр 25мм | Тип. 80μA/лм | Тип. 11μA/лмф, мин. 9μA/лмф | Тип. 7x10^6 |
| SPMT-T013-C | 290-650нм, QE пик 380нм | 28.5±0.5мм (диаметр трубки) | Макс. 97±1мм | Круглая, мин. диаметр 25мм | Тип. 80μA/лм | Тип. 11μA/лмф, мин. 9μA/лмф | Тип. 7x10^6 |
| SPMT-F021-A | 290-650нм, QE пик 380нм | 51±0.5мм (диаметр трубки) | Макс. 147мм | Круглая, мин. диаметр 46мм | Мин. 60μA/лм | Мин. 10.5μA/лмф | Тип. 2.5x10^7 |
| SPMT-F021-B | 290-650нм, QE пик 380нм | 51±0.5мм (диаметр трубки) | Макс. 147мм | Круглая, мин. диаметр 46мм | Мин. 60μA/лм | Мин. 9μA/лмф | Тип. 1.6x10^7 |
| SPMT-F021-C | 290-650нм, QE пик 380нм | 51±0.5мм (диаметр трубки) | Макс. 147мм | Круглая, мин. диаметр 46мм | Мин. 60μA/лм | Мин. 7μA/лмф | Тип. 1x10^7 |
Фотонный умножитель (ФУ), или PMT-трубка, является детектором света с высокой чувствительностью. Фотонный умножитель преобразует свет в электроны, ускоряет электроны и умножает их количество на динодах, создавая усиленный фототок на выходном аноде. Этот ток часто преобразуется в читаемый импульс напряжения с использованием нагрузочного резистора. Фотонные умножители являются ключевыми элементами для преобразования световых сигналов в электрические, которые затем могут быть обработаны в цифровую форму для анализа и мониторинга. PMT выделяются своей высокой чувствительностью и способностью обнаруживать очень слабые световые сигналы благодаря лавинному процессу умножения. Их большая активная площадь позволяет захватывать больше света, что является значительным преимуществом по сравнению с детекторами с меньшей площадью, такими как лавинные фотодетекторы (APD).
Основной принцип работы фотонного умножителя основан на фотоэлектрическом эффекте. ФУ состоит из оптического окна, фотокатода, цепочки динодов, вакуумной оболочки и выходного анода. Оптическое окно может располагаться на торце вакуумной трубки — в этом случае ФУ называют head-on PMT. Если окно расположено сбоку трубки, устройство называется side-on PMT. Типичные материалы для окон: боросиликатное стекло, кварц UV fused silica или фторид магния. Диапазон пропускания окна определяет коротковолновой предел спектрального отклика ФУ.
Фотокатод — это тонкая фоточувствительная пленка, поглощающая свет и выпускающая фотоэлектроны. Его толщина и материал определяют длинноволновой предел спектрального отклика. Для разных спектральных характеристик света используют разные материалы: биалкали для синего и видимого диапазона, мультиалкали — для расширенного диапазона в ближнем ИК. Для ФУ, предназначенных для сцинтилляторов, учитывается чувствительность к синему свету и световая чувствительность (µA/lm) для оценки восприятия света человеком, а также световая фильтрованная чувствительность к синему (µA/lmF).
Квантовая эффективность (QE) измеряет эффективность преобразования фотонов в электроны и зависит от материала фотокатода, длины волны света, толщины окна и эффективности сбора электронов. Для зелёных сцинтилляторов используется интегральная квантовая эффективность (IQE), которая учитывает спектральную чувствительность фотокатода и спектр излучения. Фотокатод также влияет на тёмный ток, возникающий без светового воздействия.
Фотоэлектроны ускоряются и направляются к цепочке динодов, где каждый последующий динод имеет более положительный потенциал. Столкновение электрона с динодом вызывает выбивание дополнительных электронов, формируя лавину (вторичную электронную эмиссию). Диноды обеспечивают усиление сигнала. Усиление зависит от числа динодов, их формы, материала и приложенного напряжения.
Анод собирает умноженные электроны и формирует ток, пропорциональный числу электронов, который используется как выходной сигнал. Чувствительность анода (A/lm) зависит от чувствительности фотокатода, эффективности сбора и усиления.

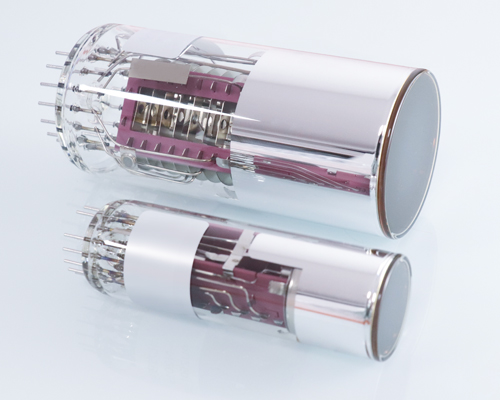

Hangzhou Shalom EO предлагает стандартные и индивидуальные фотонные умножители (PMT), предназначенные для сцинтилляторов. Наши PMT оптимизированы для работы со сцинтилляторами. Стандартные трубки содержат боросиликатное стекло, биалкальный фотокатод, цепочку динодов, выходной анод, штыревой разъём и вакуумную оболочку. Диноды и анод используют конструкцию box-and-grid или box-focus/linear focus для оптимизации сбора и усиления фотоэлектронов.
Биалкальный фотокатод обеспечивает высокую синюю чувствительность и световую чувствительность. Стандартные PMT покрывают диапазон 290–650 нм с пиковой QE на 380 нм, что хорошо совпадает с излучением синего и видимого света сцинтилляторов.
Серия SPMT-F021 обладает высоким усилением и эффективностью сбора. Активная область катода — диаметр минимум 46 мм, штыревой разъём на 15 контактов, структура динодов — box-and-grid, что обеспечивает направленное движение электронов и минимальные потери. Усиление может достигать десятков миллионов. Применяется в счётчиках сцинтилляторов и физике высоких энергий.
Серия SPMT-T013 характеризуется быстрым откликом и низким уровнем шума (время нарастания 1,9 нс, тёмный ток 2 нА). 14-контактный разъём, структура динодов — box-focused или linear-focused. Box-focused подходит для высокоточных измерений, linear-focused — для общих задач. Применяется в счётчиках сцинтилляторов и измерении радиации.
Рисунок 1. Типичная кривая усиления SPMT-F021
 Tubes/SPMT-F021-Typical Gain Curve-updated.jpg)
Рисунок 2. Типичная спектральная характеристика SPMT-F021
 Tubes/SPMT-F021-Typical Spectral Reponse.jpg)
Рисунок 3. Типичная кривая усиления SPMT-T013
 Tubes/SPMT-T013-Typical Gain Curve.jpg)
Рисунок 4. Типичная спектральная характеристика SPMT-T013
 Tubes/SPMT-T013-Typical Spectral Reponse.jpg)
Рисунок 5. Габаритные размеры SPMT-F021
 Tubes/SPMT-F021-Dimensional Outline.jpg)
Рисунок 6. Диаграмма распределения напряжений SPMT-F021
 Tubes/SPMT-F021-Voltage Distribution Diagram.jpg)
Рисунок 7. Габаритные размеры SPMT-T013
 Tubes/SPMT-T013-Dimensional Outline.jpg)
Рисунок 8. Диаграмма распределения напряжений SPMT-T013
 Tubes/SPMT-T013-Voltage Distribution Diagram.jpg)
