Specifications:
- Wide light spectrum ranges from 350~1100nm with a peak response at ~950nm.
- Element size: 1.4(W) x 2.5(H) mm / one element
- Element pitch: 1.575mm (x 16 pixels)
- Mounted on two sizes of board: 25.4 x 20.0 mm (wide board for low energy), and 25.4 x 10.2 mm (narrow board for high energy)
- Supports dual-energy imaging (When used in an upper and lower two-layer combination)
- Coupled with a GOS screen for low energy, and a CsI array for high energy
- Detectable energy range: 30 keV to 200 keV.
- Arranging with two or more modules in a row for long-size line detector
Silicon Photodiode Arrays:
| Element Pitch |
1.575mm |
| Element Effective Width |
1.4mm |
| Element Effective Length |
2.5mm |
| Number of elements |
16 |
| Spectrum Response Range |
350-1100nm |
| Peak Sensitivity Wavelength |
950nm |
| Photosensitivity@550nm |
Typ. 0.4, Min. 0.36A/W |
| Dark Current@-10mV |
Typ. 5, Max. 20pA |
| Terminal Capacitance@0V, f=10kHz |
Typ. 41, Max. 50pF |
GOS Scintillator:
| GOS Thickness |
0.35mm |
| GOS Length |
25.4mm |
| GOS Width |
3.5mm |
CsI Scintillator:
| CsI Thickness |
5.0mm |
| CsI Length |
25.4mm |
| CsI Width |
3.5mm |
| CsI Element Pitch |
1.575mm |
| CsI Element Width |
1.4mm |
| CsI Element Height |
3.1mm |
| CsI Element Thickness |
4.0mm |
Performance of Scintillators:
| Material |
GOS ceramic (Gd2O2S:Pr) |
CsI (Tl)(Cesium Iodide) |
| Peak Emission Wavelength |
512nm |
550nm |
| Decay Time |
3000ns |
1000ns |
| Refractive Index |
2.2 |
1.79 |
| Afterglow |
0.01% @20ms |
<1% @20ms |
| Density |
7.34 g/cm^3 |
4.51 g/cm^3 |
| Non-uniformity of Sensitivity |
+/- 15% |
+/- 15% |

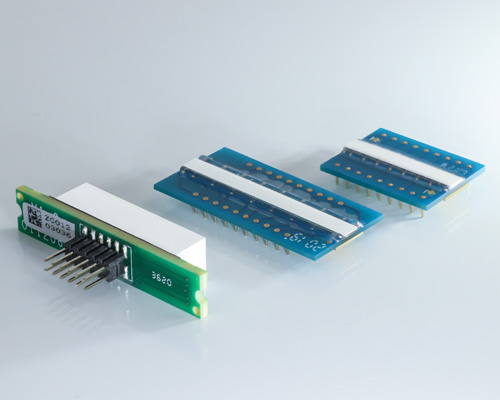

1.575mm pitch x 16 element Si Pohitodiode, Code: SA-PD16A-16-1.575.
Hangzhou Shalom EO offers a series of silicon photodiodes. our standard photodiodes feature 16 elements and could be coupled with GOS, and CsI. 3 standard modules are optional, including 2 modules of 1.575 element pitch and 1 module of 2.5 element pitch. The standard modules each consist of two Si photodiodes, one is coupled with CsI(Tl), which generates sufficient light output for high-energy detection, and one is coupled with a GOS ceramic scintillation detector, which is assigned for low-energy detection. Two Si PDs in combination complete the detection of energy levels from low to high. Besides the standard versions, we also provide silicon photodiodes coupled with various scintillation materials such as CdWO4, etc.
Shalom EO’s scintillation detection arrays feature ultra-low dark current, high response speed, and low terminal capacitance, and the photosensitivity spectrum stretches from 350-1100nm, peaking at approx. 950nm. Additionally, this module is compact and lightweight, allowing easy integration, and requires a low maximum reverse voltage.
Drawings:
1.575мм
1x16
Сцинтилляционные матрицы CdWO4
- Низкое послесвечение и высокая плотность, сцинтиллятор с высоким Z
- Относительно высокий световой выход и высокая устойчивость к энергетическому радиационному повреждению
- Подходит для приложений с низкой активностью.
- Доступны линейные массивы из 8, 16, 32, 64… элементов и двумерные массивы из 6 × 10, 12 × 18, 24 × 36… элементов.
- Минимальный размер пикселя или кристаллического элемента: 0,3 x 0,3 мм.
- Примечания по применению: проверка безопасности, рентгеновская КТ, физика высоких энергий, ядерная медицина.
...
Сцинтилляционные матрицы CsI(Tl)
- Высокая механическая твердость
- Пиковая длина волны излучения хорошо соответствует показаниям Si-фотодиода.
- Линейные матрицы размером 1x8, 1x16, 1x32, 1x64, 1x128…пикселей.
- Двумерные массивы 6×10, 12×18, 24×36... пикселей
- Минимальный размер пикселя или кристаллического элемента: 0,3x0,3 мм.
- Пользовательское послесвечение
- Сцинтилляционные кристаллы CsI(Tl) также доступны в Shalom EO
...
Сцинтилляционные матрицы GOS (Gd2O2S:Pr)
- Высокая светоотдача и высокая плотность, легко обрабатывается.
- Низкое послесвечение менее 0,1% за 3 мс, отличная влагостойкость, хорошая химическая стабильность.
- Хорошо сочетается с спектральная чувствительность кремниевых фотодиодов (Si PD).
- Спектральный диапазон пика излучения при 470–900 нм.
- Минимальный размер пикселя или кристаллического элемента: 0,3 x 0,3 мм.
- Применение: сканеры компьютерной томографии (КТ), устройства безопасности и системы неразрушающего контроля.
...

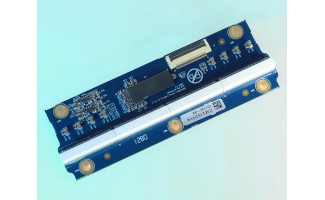

Платы детекторов рентгеновского излучения
